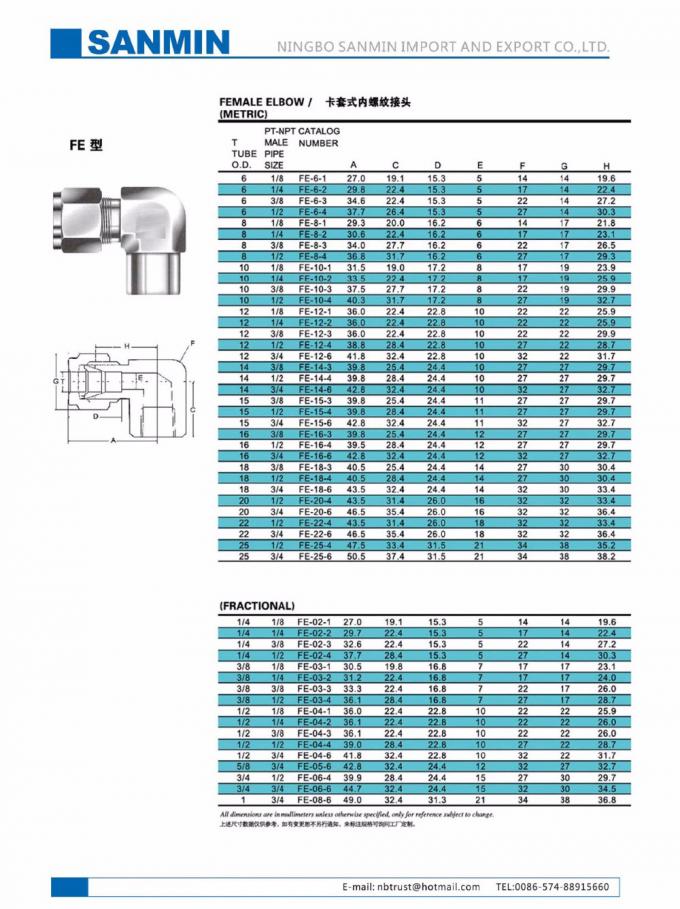

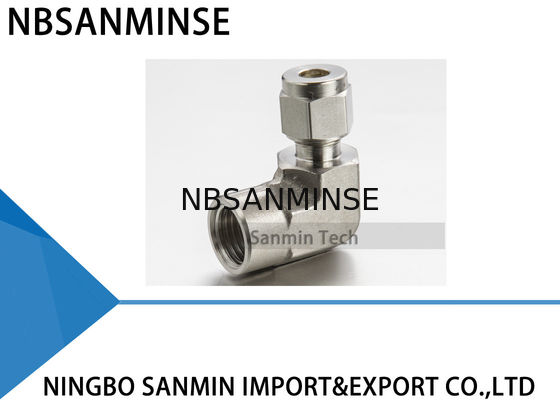

FE Femminile gomito Acciaio inossidabile 316L Tubo Fitting Sanità Fitting di alta qualità Sanmin
Istruzioni di installazione
Gli accessori sono forniti assemblati e stretti per le dita.
1. Inserire il tubo nel dispositivo
Controlla che il tubo si appoggi saldamente sulla spalla e che il dado sia stretto.A questo punto si raccomanda di disegnare un segno di scriba sull'esessore dell'estensione sul corpo di montaggio.Questo segno servirà da indicatore per il punto di partenza e il corretto tiraggio verso l' alto.
2 Stringere la noce
1-1/4 giri del dado sono richiesti per 1/4 ′′ (6 mm) e più (vedi figura A).
3/4 di rotazione del dado è necessaria per 3/16 ′′ (4 mm) e inferiore (cfr. figura B)
Istruzioni per il riassemblaggio
Le connessioni possono essere scollegate e rifatte ripetutamente, senza perdere il sigillo impermeabile.
1. Prima di scollegare, segna la posizione del dado in relazione al corpo.
2Per rimontare, usa una chiave inglese per stringere la nocciolina alla posizione originale.
3Stringete leggermente con la chiave inglese finché non si sente un leggero aumento della coppia.
Tagliatore di tubi
Per ottenere una connessione senza perdite, il tubo deve essere tagliato in modo quadrato. Si raccomanda un tagliatore di tubi di buona qualità con la lama appropriata per il materiale del tubo.
Non cercare di ridurre il tempo di taglio facendo tagli profondi ad ogni giro del tagliatore.
L' estremità del tubo deve essere abbruttata per evitare danni all' impianto e per assicurare che il rubino raggiunga il fondo dell' impianto.
Avvertenza
Non tenere il tubo in una presa nel punto in cui verrà inserito nel dispositivo (la presa lascerà un segno sul tubo che può causare perdite e può causare l' ovulazione).
Alcune precauzioni da prendere
1- I tubi non devono essere trascinati sul pavimento.
2. I tubi non devono essere trascinati fuori da un porta-tubi, specialmente in caso di tubi OD di grandi dimensioni.
Tubi di rame
Se si utilizza un tubo di rame da un rotolo, tenere fermo l' estremità del tubo e ruotare il rotolo verso l' esterno permettendo al tubo di poggiare su una superficie piana.
Sicurezza elevata
In applicazioni in cui esistono condizioni estreme e alta pressione, si raccomanda la seguente procedura di installazione:
1. Controlla che il dado sia stretto
2. Inserire il tubo (fino alla spalla)
3. Ruota il dado con una chiave inglese finché il tubo non ruota liberamente.
4. Segna la posizione del dado.
5. Gira la noce a 1-1 / 4 giri.
Questo metodo garantisce che anche se il tubo O.D. è alla tolleranza minima, le ferrule saranno a contatto con il tubo per la rotazione completa 1-1/4.
Al fine di garantire la massima affidabilità e prestazioni di montaggio, si deve prestare molta attenzione nella selezione dei tubi per ogni applicazione.
Selezione del tubo
Quattro variabili devono essere prese in considerazione quando si ordina un tubo da utilizzare con accessori:
1. Materiale
2. Spessore della parete del tubo
3. Finitura della superficie del tubo
4. Durezza del tubo
I tubi devono essere conformi agli standard ASTM A213 o ASTM A269, essere senza cuciture e completamente ricottati.
Il tubo deve essere rosso, senza graffi, e adatto per la piegatura e la laminazione.
Perché scegliere noi?
1: Ordine campione e ordine in piccole quantità è accettabile.
2Personalizzate secondo le vostre richieste speciali.
3Fornire informazioni gratuite sui prodotti.
4: Affidabile garanzia di qualità e servizio post-vendita attivo
5: Garanzia di qualità di un anno
D: Potete offrire i campioni gratuiti?
A: Si', ma dipende dai prodotti, Pls contattaci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual e'il suo campo di attività?
R: Il nostro ambito di attività è:Servizio di parti di automazione per esportatori con contenitore pieno e venditacilindro d' aria, trattamento delle sorgenti d' aria, valvola solenoide,valvola d'aria,Valvola motorizzatrice,Valvola in ottone, valvola idraulica, cilindro idraulico, aria e olioadesione, manometroE così via.
D:WChe tipo di prodotti puoi produrre?
R: Possiamo produrre molti tipi di acciaio inossidabile, ottone, alluminiolavorazione dei materiali.Come se fosse alto.pressione Valvola / valvola solenoide / valvola elettricavalvola dell'acqua/valvola pneumatica/cilindro ad aria/valvola idraulica/accumulatore idraulicoprodotti e così via.
D: Il prodotto può essere realizzato con il nostro logo e il nostro marchio?
R: Sì, certo, possiamo fare. Siamo fornitori OEM da anni e professionisti per fare. Ma devi darci l' autorizzazione se possibile.
D: Potete fornire prodotti di marca pneumatici e idraulici originali?
R: Sì, possiamo fornire come Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser ecc.
D: C'è una garanzia disponibile?
R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.
D: Il connettore è in sistema britannico o metrico?
A: Il filo G è cilindrico e non si sigilla da solo, richiedendo guarnizioni aggiuntive per evitare perdite.e i fili interni ed esterni diventano sempre più stretti quando strettiLa tenuta si ottiene attraverso la deformazione dei fili e per migliorare l'effetto di tenuta si usa solitamente un sigillante o un nastro.
Il filo G è un tubo cilindrico retto utilizzato per collegamenti non sigillati; il filo PT è un tubo conico che si basa sulla deformazione e la sigillatura del filo stesso;NPT è anche un tubo conico con un profilo dentale angolo di 60 gradi, utilizzato principalmente in Nord America
D: Come si convertono le unità di pressione: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
D: Cosa causa di solito il burnout delle bobine di valvola solenoide?
A: tensione e hz errate, frequenti commutazioni, testa pilota che entra nel liquido, problemi con il nucleo della valvola e la molla,ambiente caldo, vibrazioni pesanti, ecc.
D: Cosa si deve notare per i componenti pneumatici in ambienti ad alta temperatura o a freddo estremo?
| Punto focale |
Contro misure per l'ambiente ad alta temperatura |
Contro misure per l'ambiente a freddo estremo |
| Scele |
Fluoro gomma, PTFE |
Nitrile a bassa temperatura, gomma di silicone, poliuretano |
| Lubrificazione |
Grassi sintetici ad alta temperatura (bassa volatilità) |
Grassi a bassa temperatura (basso punto di versamento, bassa viscosità) |
| Trattamento dell'approvvigionamento di aria |
Rafforzare il raffreddamento, eliminare l'acqua in modo efficiente |
Asciugatura a punto di rugiada ultra basso (tipo di refrigerazione + assorbimento), tracciamento termico |
| Componenti metallici |
Acquisizione di riserve |
Selezionare materiali con resistenza a basse temperature, prevenire perdite a causa di contrazione a freddo |
| Componenti di controllo |
Coili di grado resistente al calore, dissipazione del calore, basso consumo energetico |
Installare scatole di isolamento, riscaldamento locale, prevenire la condensazione fredda |
| Installazione |
Tenere lontano da fonti di calore, aggiungere piastre isolanti |
Evitare l'esposizione al vento e alla neve, avvolgere con materiali isolanti termici |
