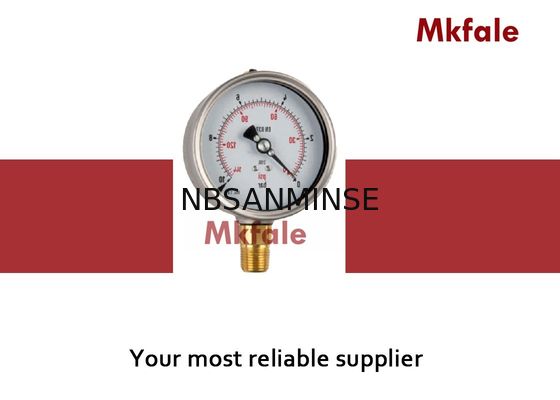

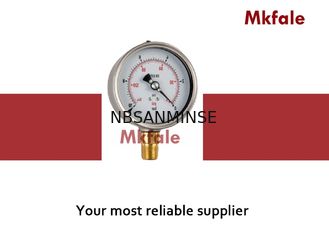

Manometro digitale a liquido / Manometro pressione olio a liquido con attacco posteriore e inferiore
CASSA IN ACCIAIO INOSSIDABILE CON CONNESSIONE MONOBLOCCO
SM1SB Connessione monoblocco con cassa a baionetta
Applicazione
Un design speciale con cassa in acciaio inossidabile e parti bagnate in lega di rame e opzione di riempimento per
applicazioni con vibrazioni estreme e condizioni ambientali non corrosive, con chiusura a baionetta
design della cassa. Applicabile per sistemi pneumatici e idraulici, compressori, motori, pompe,
sistemi di irrigazione, sistemi di automazione degli edifici e unità di processo dove le vibrazioni sono
una preoccupazione.
Caratteristiche
Classe di precisione 1.6, classe 1.0, Ampia gamma di applicazioni per vibrazioni
Cassa in acciaio inossidabile, sistema knock-down con flangia posteriore e anteriore
Cassa con blocco a crimpatura, sovrapressione fino al 30% del fondo scala
Vite di limitazione standard, eccellente resistenza alle vibrazioni con riempimento liquido
Intervalli di scala fino a 600 bar
Specifiche Tecniche
Dimensioni nominali:
63, 100, 150 mm
Classe di precisione:
Classe 1.6, Classe 1.0 (Φ > 100 mm)
Grado di protezione IP:
IP65 (ermetico)
Dimensioni connessione:
G1/4, G1/2 o NPT
Intervallo di scala:
Pressione 0..1000 bar, Vuoto -1 bar..0, Pressione combinata –1..24 bar
Forma elemento tubolare:
P ≤ 100 bar in tubo a C, P ≃ 100 bar in elicoidale
Riempimento:
A secco o riempito di liquido
Temperatura operativa:
Temperatura ambiente –10° .. +70° C, Temperatura del fluido 90° C Max.
Errore di temperatura:
Errore aggiuntivo quando la temperatura dell'elemento di pressione devia dalla temperatura di riferimento +20° C (+68° F), pari a ±0.4% / 10° C (50° F) in aumento o diminuzione
Limite di sovrapressione:
130% del fondo scala ≤ 100 bar, 115% del fondo scala ≃ 100 bar
Graduazione quadrante:
Graduazione nera su bianco per scala singola, graduazione nera e rossa su bianco per scale doppie
Materiali di progettazione
Cassa e ghiera:
Cassa e ghiera, SS304
Elemento sensibile:
Lega di rame
Connessione:
Ottone
Vetro:
Vetro temperato (Serie SM1SB)
Guarnizione vetro:
Guarnizione in gomma industriale
Lancetta:
Alluminio verniciato nero
Quadrante:
Lega di alluminio
Codice di montaggio
L: Attacco inferiore, W: Attacco inferiore con flangia posteriore, B: Attacco posteriore (centrale-posteriore, posteriore-copertura)
F: Posteriore con flangia anteriore, Z: Posteriore con staffa
Perché sceglierci
1: Vari stili per ogni prodotto e serie completa di strumenti industriali.
2: Ampio stock per spedizione rapida.
3: Ordine di campioni e ordini di piccole quantità sono accettabili.
4: Personalizzazione in base alla tua richiesta speciale.
5: Fornire informazioni gratuite sui prodotti.
D: Potreste offrire campioni gratuiti?
R: Sì, ma dipende dai prodotti, si prega di contattarci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual è il vostro ambito di attività?
R: Il nostro ambito di attività èservizio di esportazione di parti di automazione con container completo, e vendita dicilindri pneumatici, trattamento sorgente aria, valvole a solenoide,valvole pneumatiche,valvole motorizzate, valvole in ottone, valvole idrauliche, cilindri idraulici,raccordi pneumatici e idraulici, manometri, ecc. D: Che tipi di prodotti potete realizzare?R: Possiamo realizzare molti tipi di lavorazioni di materiali in acciaio inossidabile, ottone, alluminio.come valvole ad alta pressione, valvole a solenoide, valvole elettriche, valvole per acqua, valvole pneumatiche, cilindri pneumatici, valvole idrauliche, accumulatori idraulici e così via.D: Il prodotto può essere realizzato con il nostro logo e marchio?
R: Sì, certo, possiamo farlo. Siamo fornitori OEM da anni e siamo professionisti nel farlo. Ma è necessario fornirci l'autorizzazione, se possibile.D: Potete fornire prodotti originali di marchi pneumatici e idraulici famosi?R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ecc.
D: C'è una garanzia disponibile?R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno. D: La connessione è in sistema britannico o metrico? Qual è la differenza tra filettature PT, NPT e G?R:La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche e le filettature interne ed esterne diventano sempre più strette quando serrate. La tenuta è ottenuta attraverso la deformazione delle filettature, e sigillanti o nastro vengono solitamente utilizzati in combinazione per migliorare l'effetto di tenuta.La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sigillatura della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America. D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²?R: 1MPa=10bar≈145psi≈10kgD: Cosa causa solitamente il bruciamento delle bobine delle valvole a solenoide?R: Tensione e frequenza errate, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo della valvola e alla molla, ambiente caldo, vibrazioni pesanti, ecc.D: Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi?Punto focaleContromisure per ambienti ad alta temperatura
Contromisure per ambienti estremamente freddi
Guarnizioni
Gomma fluorurata, PTFE
Nitrile a bassa temperatura, gomma siliconica, poliuretano
Tenere lontano da fonti di calore, aggiungere piastre isolanti Grasso sintetico per alte temperature (bassa volatilità)
Grasso per basse temperature (basso punto di scorrimento, bassa viscosità)
Trattamento alimentazione aria
Rafforzare il raffreddamento, rimozione efficiente dell'acqua Asciugatura a punto di rugiada ultra-basso (tipo refrigerazione + adsorbimento), riscaldamento a traccia
Componenti metallici
Prevedere gioco di espansione
Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al ritiro a freddo
Componenti di controllo
Bobine di grado ad alta resistenza al calore, dissipazione del calore, basso consumo energeticoInstallare scatole isolanti, riscaldamento locale, prevenire la condensazione a freddo Installazione
Tenere lontano da fonti di calore, aggiungere piastre isolanti Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti termici
