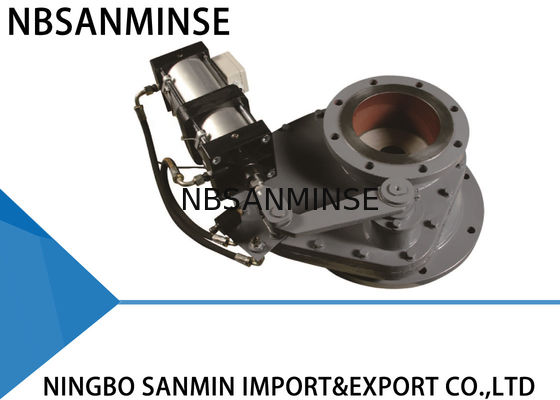

Valvola a doppio disco ad alte prestazioni Temperatura ≤ 200°C SMDF-DNA-J
Informazioni sulla produzione
La valvola a disco rotante impiega una struttura a coppia di attrito in ceramica o metallo duro, che la rende più resistente all'abrasione e con una migliore tenuta. Richiede solo un piccolo carico di avviamento grazie alla struttura unica. Inoltre, le ceneri si accumulano difficilmente nel corpo valvola per lo stesso motivo. Tutte queste caratteristiche rendono la valvola a disco rotante durevole.
Principio di funzionamento
L'attuatore muove lo stelo e il braccio di leva di un quarto di giro che aziona il disco. L'intera superficie di tenuta del disco è costantemente a contatto con la sede o il pad attraverso la forza esercitata da molle elicoidali. Queste molle consentono al disco di muoversi verticalmente. Ciò compensa l'espansione e la contrazione termica dei componenti della valvola, superando anche l'effetto di qualsiasi contropressione per cui è stata progettata e tra le superfici di tenuta. Le differenze nelle forze di attrito tangenziale disco-sede fanno ruotare il disco sulla sua sede mentre la valvola cicla, tagliando e pulendo così qualsiasi materiale di processo che possa accumularsi. Tutte queste caratteristiche rendono la valvola a disco rotante durevole. Fornirà un supporto affidabile per il tuo sistema.
Applicazioni
La valvola a disco rotante può essere utilizzata nel sistema di trasporto delle ceneri nelle centrali termoelettriche. Può anche essere applicata in miniere, cementifici, calcinare, impianti metallurgici, fabbriche chimiche e altri settori che necessitano di trasportare ceneri caustiche o abrasive.
Parametri tecnici
Pressione operativa massima: 1,0 MPA
Pressione di prova massima: 1,5 MPA
Temperatura operativa: ≤ 200°C
Pressione di prova di tenuta: 1,1 MPA
Installazione
1. Prima dell'installazione, leggere attentamente questo manuale e controllare le condizioni dell'attuatore pneumatico.
2. Assicurarsi che la dimensione della flangia, la pressione operativa massima e il diametro nominale interno soddisfino i requisiti.
3. Non regolare i bulloni e i dadi. Assicurarsi che il centro delle due tubazioni e il centro della valvola siano coassiali. La superficie della flangia deve essere liscia e mantenuta orizzontale senza pendenze eccessive, per garantire che la valvola possa essere fissata e funzionare correttamente. Inoltre, i bulloni devono essere serrati simmetricamente.
4. Dopo l'installazione, pompare aria nelle due prese d'aria dell'attuatore pneumatico e assicurarsi che la piastra della valvola funzioni correttamente.
5. Se è installato l'interruttore di controllo, assicurarsi che i suoi parametri possano soddisfare la sorgente di alimentazione esterna e che possa funzionare correttamente in posizione completamente aperta o completamente chiusa.
Metodo di risoluzione dei problemi
| Problemi |
Causa |
Metodo di risoluzione dei problemi |
| Perdite |
Corpo estraneo |
Rimuovere il corpo estraneo |
| Rondella di tenuta non valida |
Sostituire la rondella di tenuta |
| Abrasione del nucleo della valvola |
Sostituire il nucleo della valvola |
| La valvola non si apre o non si chiude |
Le parti rotanti diventano flessibili o non valide |
Regolare o sostituire le parti relative |
| Pressione insufficiente o perdite |
Controllare e riparare la linea dell'aria di alimentazione |
| I componenti pneumatici diventano invecchiati o non validi |
Sostituire i componenti pneumatici relativi |
Dimensioni e outline di installazione
| DN |
H |
D |
K |
d |
n-C |
| 150*150 |
310 |
285 |
240 |
210 |
8-Φ22 |
| 200*200 |
310 |
340 |
295 |
265 |
8-Φ22 |
| 225*225 |
310 |
370 |
325 |
295 |
8-Φ22 |
| 250*250 |
330 |
395 |
350 |
320 |
12-Φ22 |
| 300*300 |
330 |
445 |
400 |
368 |
12-Φ22 |
| 200*350 |
310 |
520 |
470 |
265 |
8-Φ22 |
Componenti principali e materiali
| N. |
Articolo |
Materiale |
N. |
Articolo |
Materiale |
| 1 |
Corpo valvola superiore |
Ghisa sferoidale |
5 |
Corpo valvola inferiore |
Ghisa sferoidale |
| 2 |
Anello di tenuta |
Ceramica o lega |
6 |
Albero rotante |
Acciaio 45# |
| 3 |
Disco valvola |
Ceramica o lega |
7 |
Braccio rotante |
Ghisa sferoidale |
| 4 |
Braccio oscillante |
Ghisa sferoidale |
8 |
Attuatore pneumatico |
Alluminio |
D: Potreste offrire campioni gratuiti?
R: Sì, ma dipende dai prodotti, contattateci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual è il vostro ambito di attività?
R: Il nostro ambito di attività èservizio di esportazione di parti di automazione con container completo, e vendita dicilindri pneumatici, trattamento sorgente aria, valvole a solenoide,valvole pneumatiche,valvole motorizzate, valvole in ottone, valvole idrauliche, cilindri idraulici, raccordi aria e olio , manometri ecc.
D:Che tipi di prodotti potete realizzare?R: Possiamo realizzare molti tipi di lavorazioni di materiali in acciaio inossidabile,
ottone, alluminio.come valvole ad alta pressione, valvole a solenoide/valvole elettriche /valvole per acqua/valvole pneumatiche/ cilindri pneumatici/valvole idrauliche/accumulatori idrauliciprodotti e così via.D: Il prodotto può essere realizzato con il nostro logo e marchio?R: Sì, certo, possiamo realizzarlo. Siamo fornitori OEM da anni e siamo professionali nel farlo. Ma è necessario fornirci l'autorizzazione, se possibile.D: Potete fornire beni originali di marchi pneumatici e idraulici famosi?R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ecc.
D:
È disponibile una garanzia?
R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.
D: Il connettore è in sistema britannico o metrico? Qual è la differenza tra filettature PT, NPT e G?
Contromisure per ambienti estremamente freddi La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche e le filettature interne ed esterne diventano sempre più strette quando serrate. La tenuta viene ottenuta attraverso la deformazione delle filettature, e sigillanti o nastro vengono solitamente utilizzati in combinazione per migliorare l'effetto di tenuta.
La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e tenuta della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America.
D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg D: Cosa causa solitamente il bruciamento delle bobine delle valvole a solenoide?
R: Tensione e Hz errati, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo e alla molla della valvola,
ambiente
caldo, forte vibrazione ecc.
D:
Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi?Punto focale Contromisure per ambienti ad alta temperatura
Contromisure per ambienti estremamente freddi Guarnizioni
| Gomma fluorurata, PTFE |
Nitrile a bassa temperatura, gomma siliconica, poliuretano |
Lubrificazione |
| Grasso sintetico per alte temperature (bassa volatilità) |
Grasso per basse temperature (basso punto di scorrimento, bassa viscosità) |
Trattamento dell'aria di alimentazione |
| Rafforzare il raffreddamento, rimozione efficiente dell'acqua |
Asciugatura a punto di rugiada ultra-basso (refrigerazione + adsorbimento), tracciatura termica |
Componenti metallici |
| Spazio di espansione riservato |
Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al restringimento a freddo |
Componenti di controllo |
| Bobine di grado ad alta resistenza al calore, dissipazione del calore, basso consumo energetico |
Installare scatole isolanti, riscaldamento locale, prevenire la condensazione a freddo |
Installazione |
| Tenere lontano da fonti di calore, aggiungere piastre isolanti |
Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti termici |
|
|
|
|
