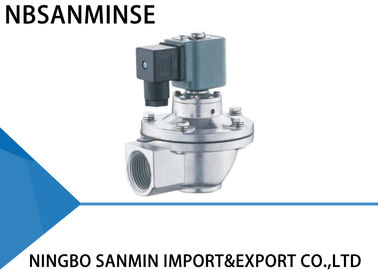

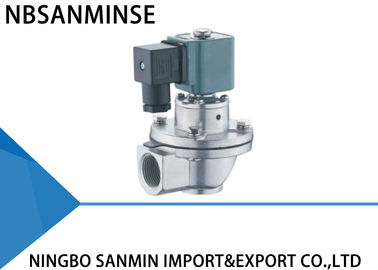

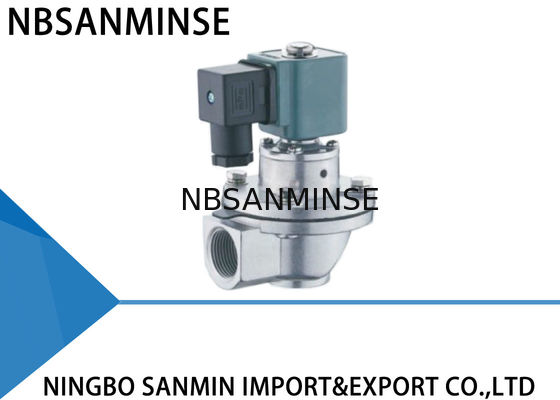

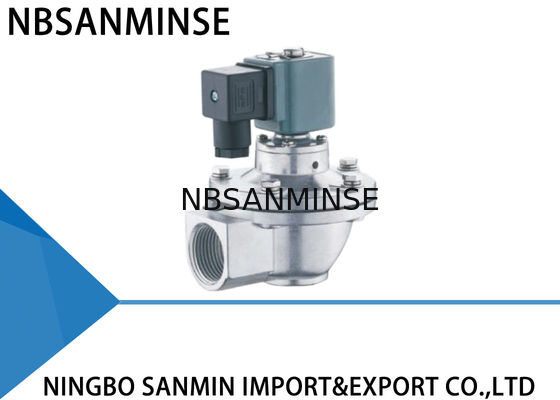

Tipo pneumatico ad angolo retto di Serie QD-Z-20/25 SBFEC della valvola di impulso elettromagnetico della valvola di impulso

Dettagli:
Luogo di origine: La Cina
Marca: NBSANMINSE
Certificazione: ISO9001
Numero di modello: QD - Z - 20/25
Termini di pagamento e spedizione:
Quantità di ordine minimo: 20
Prezzo: Negotiation
Imballaggi particolari: Sacchetti di plastica, scatole, cartone, pallet o come consiglio del cliente
Tempi di consegna: negoziazione
Capacità di alimentazione: 11000 PCS/ANNO

Informazioni dettagliate

Pressione: 0 . 3 ~ 0. MPa 6 temperatura: - 25 ~ ℃ 60
Umidità relativa: ≤ 85% Medium: Aria pulita
Tensione: AC220V/DC24V/AC110V/AC24V Diametro: 3 / 4", 1"
Corpo: Diaframma Diaframma: Singolo diaframma
Evidenziare:

valvola per aria di impulso

,

elettrovalvola a solenoide del getto di impulso

Descrizione di prodotto

Valvola pneumatica ad angolo retto di impulso, tipo di Serie QD-Z-20/25 SBFEC della valvola di impulso elettromagnetico






La valvola di impulso è composta di testa del pilota, di diaframma e di corpo dell'alluminio della valvola. L'area posteriore della cavità del diaframma è più grande di quella anteriore. Il diaframma è tenuto alla posizione chiusa dovuto l'effetto di grande pressione.



Il segnale di impulso scompare e la molla dell'armatura funziona immediatamente per riprendere la barra commovente in modo da chiudere il foro d'equilibratura. Il gas di pressione nella cavità posteriore del diaframma e del lavoro della molla insieme per chiudere il passaggio che la valvola smette di pulire.
Il foro attenuante nel diaframma funziona per attenuare il flusso d'aria quando la barra commovente dell'armatura sostiene per l'equilibratura e transitare l'aria alla cavità posteriore non appena il foro d'equilibratura è chiuso per chiudere il passaggio e per smettere di pulire.




Guasto e risoluzione dei problemi comuni



Durante installazione e l'incarico



Fenomeni di guasto



1 . Le valvole non possono tutti essere aperte, ma la parte principale agisce.

2 . Alcune valvole non funzionano, ma le altre sono normali.

3 . Le valvole non possono tutti essere chiuse. C'è perdita. Non c'è modo stabilire una cupola del gas.

4 . Alcune valvole non possono essere chiuse. C'è perdita.

5 . Un closing della valvola è lentamente.



Ragione possibile



1 . Controlli la pressione della cupola del gas vedere se è troppo bassa.

2 . Controlli il collegamento della bobina della valvola ed arrotoli

3 (1). Y-valvola. Alcune valvole per la stessa cupola del gas stanno colando, così causando la perdita per tutte le valvole.

3 (2). Z-valvola. L'entrata della valvola e la museruola di salto sono installate indietro.

4 . C'è una certa sporcizia o i detriti sulla membrana, ii stanno bloccando il nucleo di ferro commovente.

5 . L'orifizio della membrana è bloccato.



Analisi guasti



1 . Controlli la perdita

2 . Sostituisca gli accessori

3 (1). Controlli la perdita

3 (2). Reinstalli

4 . Pulisca la membrana e controlli che la membrana è completa. Controlli il nucleo di ferro e la cortina d'aria commoventi.

5 . Draghi l'orifizio della membrana





Durante il periodo di uso



Fenomeni di guasto



1 . Alcune valvole stanno colando. La membrana non può chiudersi strettamente e la valvola è sempre a aperta

poco.

2 . Arrotoli è caldo e bruciano.

3 . La tensione esiste ma la valvola non funziona.

4 . La temperatura ambiente è sotto -20℃. La valvola sta colando e non può aprirsi.



Ragione possibile



1 . C'è una certa sporcizia o i detriti sulla membrana, la parte principale sono danneggiati. Il nucleo di ferro commovente è bloccato.

2 . È stato acceso per troppo tempo.

3 . La membrana è danneggiata e l'orifizio è bloccato.

4 . La temperatura ambiente è troppo bassa e qui è gelo nella valvola.



Analisi guasti



1 . Pulisca la membrana e controlli che il pezzo della membrana è completo. Controlli il nucleo di ferro commovente e la cortina d'aria. Sostituisca gli accessori se necessario.

2 . Controlli la condizione di lavoro del sistema di controllo.

3 . Sostituisca gli accessori a tempo.

4 . Presti attenzione alle temperature adeguate del mantenimento e dell'isolamento.




Costruzione materiale



Corpo ADC12 muoiono colata
Armatura acciaio inossidabile 430FR
Diaframma Nitrile o viton
Primavera Acciaio inossidabile 321
Fermi Acciaio inossidabile 302




Le membrane di buona qualità saranno selezionate e le FO usate tutte le valvole, con ogni parte controllata ogni processo di fabbricazione e messa nella molva dell'assemblea adeguatamente a tutte le procedure. Ogni valvola finita sarà presa la prova di salto electriferous.






Parametro tecnico



  Angolo retto Incastonato In linea Spina
Progettazione-pressione 0.3~0.8MPa 0.2~0.8MPa 0.3~0.8MPa 0.2~1.0MPa
Lavorare-pressione 0.3~0.6MPa 0.2~0.6MPa 0.3~0.6MPa 0.2~0.6MPa
Temperatura ambiente -25~60℃ su misura per la temperatura più bassa o più alta
Umidità relativa ≤85%
Medium di funzionamento Aria pulita
Tensione AC220V/DC24V/AC110V/AC24V su misura
Classe di protezione IP65
Vita del diaframma Oltre un milione di cicli
Cv/Kv Chiamici per il dettaglio




Tipo pneumatico ad angolo retto di Serie QD-Z-20/25 SBFEC della valvola di impulso elettromagnetico della valvola di impulso 0Tipo pneumatico ad angolo retto di Serie QD-Z-20/25 SBFEC della valvola di impulso elettromagnetico della valvola di impulso 1Tipo pneumatico ad angolo retto di Serie QD-Z-20/25 SBFEC della valvola di impulso elettromagnetico della valvola di impulso 2Tipo pneumatico ad angolo retto di Serie QD-Z-20/25 SBFEC della valvola di impulso elettromagnetico della valvola di impulso 3
