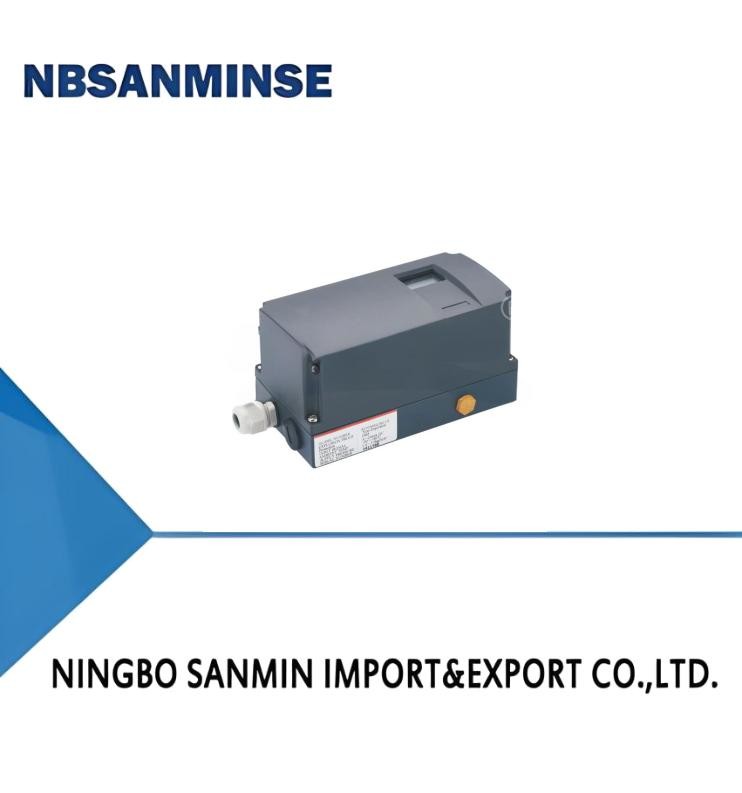

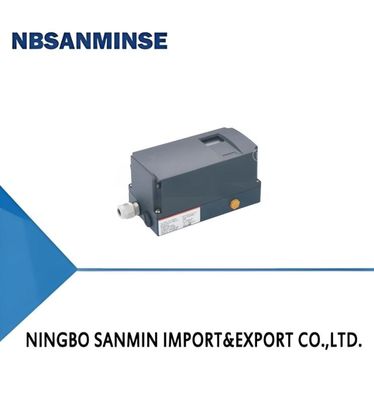

CN5000 localizzatore intelligente di valvole elettriche

1, Questo localizzatore interno pieno controllo digitale, alta affidabilità, buona stabilità, piccolo volume, peso leggero ecc.

2. Conveniente debugging. Senza strumenti, basta premere l'interfaccia localizzatore su un paio di pulsanti, può completare il debugging.

3. le funzioni sono semplici da impostare e regolare per il modo di reazione è/quando, il tipo di valvola aperta/chiusa, la caratteristica di uscita, l'angolo di movimento o di corsa, nonché le impostazioni dirette.

Primo, panoramica del prodotto

CN5000 posizionatore elettrico intelligente delle valvole, utilizzazione e funzionamento completamente digitali, adatto per il movimento dritto o l'angolo degli attuatori pneumatici.Modalità di azione singola e doppia con utilizzoIl localizzatore è una strumentazione a due fili, che fornisce la funzione di regolazione di PlD, ma come regolatore e posizionatore del dispositivo di controllo intelligente.Indicatore 4 ~ 20 mA per i segnali di ingresso da controllare, controllo PlD da + 24 VDC circuito di serie di uscita di alimentazione con il trasmettitore, Allo stesso tempo,In aggiunta al controllo completo, il segnale di corrente di uscita viene convertito nelle funzioni principali del regolatore di azionamento., ha in funzione del lavoro l'attrito del gambo della valvola,compensato dalla variazione della pressione media causata dalla forza squilibrata in modo che l'apertura della valvola corrispondente ai segnali di controllo di uscita del regolatore per ottenere il posizionamento correttoSupporta il protocollo di comunicazione HART.

* I parametri di cui sopra con temperatura atmosferica di 20 °C pari a 760 mmHg, umidità relativa 65% RH per il parametro di riferimento.

Terzo, istruzioni di installazione

1L'albero principale è collegato al localizzatore con attuatori pneumatici.

2. Premere la combinazione dei tasti "+" e "_" per azionare la valvola nella metà di apertura, osservare il valore visualizzato se nel 50% se no, girare il cambio, farlo entro questo intervallo;Premere il "+" con la combinazione di tasti "_", la valvola d'osservazione dello schermo dell'azionamento, i valori della posizione della valvola rientrano nell'ambito della seguente variazione; A,Trip diretto (20%-80%). B, L'angolo di corsa (5%-95%).

3. Allo stesso tempo tenere premuti i tasti funzione e "+" tasti è più di più di 5 secondi, avviare l'inizializzazione automatica.

4. Dopo il successo dell'inizializzazione secondo FlNSH, premere il modello di funzione è superiore a 5 secondi per uscire.

5. Tenere premuto il tasto di funzione è superiore a 5 secondi per inserire il menu cliccare "+3key modifiche valore, e quindi cliccare "-"tasto valore di recupero. Premere il tasto di modalità è superiore a 5 secondi per salvare e può.

0Standard

funzione

N Tipo ordinario

0Quartierturen installazione

(dimensioni personalizzate per l'acquirente)
