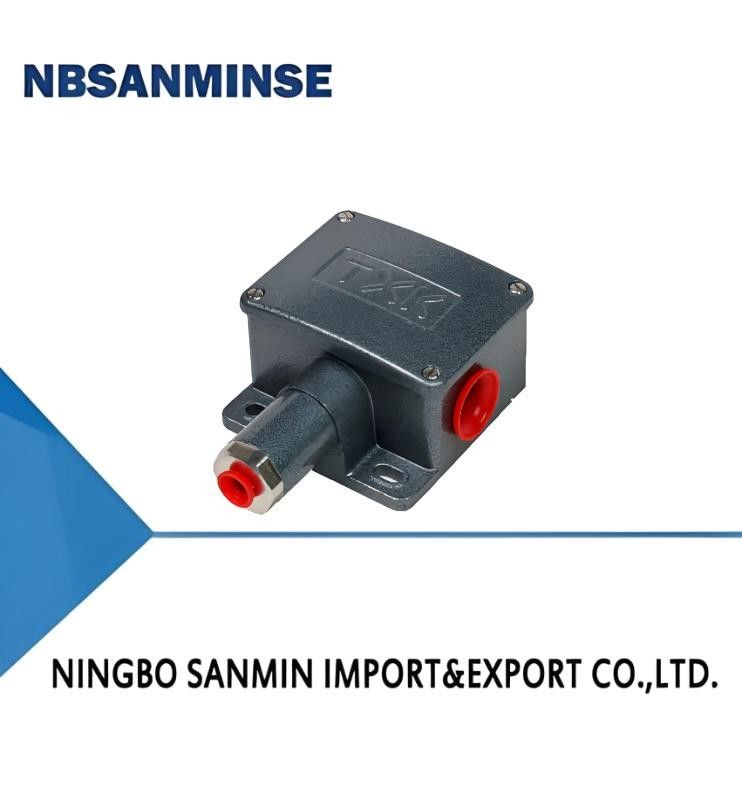

Controllatore di pressione TXK

Luogo di origine:	Cina	Marca:	NBSANMINSE
Certificazione:	CE	Numero di modello:	TXK

Informazioni dettagliate
Elemento di commutazione:	Microinterruttore	Temperatura ambiente.:	-20°C-60°C
impiegati medi.:	0°C-80°C	Errore di ripetibilità:	1% o 0,5%

Descrizione di prodotto

Controllatore di pressione TXK 0

1, panoramica
L'interruttore di pressione TXK è uno strumento di installazione affidabile in loco.con una resistenza eccellente al sisma e alla sovrapressione, nonché una piccola reazione negativa e un ampio campo di misurazione. ampiamente utilizzato in industrie come petrolio, chimica, energia termica, termoelettrica, metallurgia, farmaceutica, ecc.Il suo campo di copertura è -0.1MPa~27.5MPa.
2, prestazioni tecniche

Viscosità di lavoro	1x10-3m²/s
Elemento di commutazione	microinterruttore
Classificazioni degli involucri	Protezione IP65
Temperatura ambiente	-20°C-60°C
Temperatura media	0°C-80°C
Performance anti-vibrazione	40 m/s²
Errore di ripetibilità	1% o00,5%
Capacità di contatto	Max 220V AC, ≤ 5A

3, Specifiche

Intervallo di regolazione del valore di regolazione della pressione	Differenza di commutazione non superiore a	**Pressione ammissibile (Mpa)	Dimensioni esterne	Frequenza di cambio/minuto	Materiale di membrana	Filtro interno dell'interfaccia
-100 ~ 0KPa	3KPa	1.3	03	30	Acciaio inossidabile o poliamide	NPT1/4
-100~100KPa	3KPa	1.3	02	30	Acciaio inossidabile o poliamide	NPT1/4
0-100 KPa	3KPa	1.3	03	30	Acciaio inossidabile o poliamide	NPT1/4
5~170KPa	2KPa	1.3	02	30	Acciaio inossidabile o poliamide	NPT1/4
5~210KPa	5KPa	1.3	01	30	Acciaio inossidabile o poliamide	NPT1/4
10 ~ 350 KPa	4KPa	1.3	02	30	Acciaio inossidabile o poliamide	NPT1/4
20 ~ 700 KPa	15 KPa	1.5	01	30	Acciaio inossidabile o poliamide	NPT1/4
0.15 - 1.2 MPa	00,02 MPa	3	01	30	Acciaio inossidabile o poliamide	NPT1/4
00,25-2,5 MPa	00,04 MPa	5	01	30	Acciaio inossidabile o poliamide	NPT1/4
0.37~3.7MPa	00,08 MPa	6	01	30	Acciaio inossidabile o poliamide	NPT1/4
0.7~7MPa	0.12MPa	10	01	30	Acciaio inossidabile o poliamide	NPT1/4
1.2~12MPa	0.15MPa	17.5	01	30	Acciaio inossidabile o poliamide	NPT1/4
3.5 ~ 27.5MPa	1MPa	34	01	30	Acciaio inossidabile o poliamide	NPT1/4

4, Tavola di selezione

TXK -□ □-□-□-□ 1 2 3 4 5
1. Forma del prodotto
01	convenzione	02	a doppio contatto	03	Eex d
04	Pressione differenziale inferiore	05	Pressione differenziale superiore e inferiore	06	Alta pressione idrostatica
07	forno
2- Conchiglia.
Non riconosciuti	Stile regolare	RN	Modello a doppio contatto	LC	Modello a prova di esplosione ordinario
B	Modello a prova di esplosione con piccola finestra visiva	AL	Conchiglia di forno
3Tipo di diaframma
01	poliesteri	02	acciaio inossidabile	03	gomma
4. filo di connessione (personalizzabile se necessario)
01	NPT1/4 interno
5- Distanza.			Riferimento alla tabella di confronto del range
Esempio di selezione: TXK-01NN-02-01-001 Controller di pressione TXK, forma del prodotto: regolare, guscio: regolare, forma del diaframma: acciaio inossidabile, filo di connessione: NPT1/4 interno, gamma: 3,5-27,5MPa.

Tabella di confronto di intervalli

Codice	Distanza	Altre note	Codice	Distanza	Altre note
001	3.5-27.5MPa	Pressione convenzionale	002	1.2-12MPa	Pressione convenzionale
003	0.7-7MPa	Pressione convenzionale	004	0.37-3.7MPa	Pressione convenzionale
005	0.25-2,5 MPa	Pressione convenzionale	006	0.15-1.2MPa	Pressione convenzionale
007	20-700KPa	Pressione convenzionale	008	10-350 KPa	Pressione convenzionale
009	5-210KPa	Pressione convenzionale	010	5-170KPa	Pressione convenzionale
011	0-100KPa	Pressione convenzionale	012	-100-0KPa	Pressione convenzionale
013	-100-100KPa	Pressione convenzionale	014	25 KPa	Alta pressione idrostatica
015	0-60KPa	Pressione differenziale inferiore	016	20-200KPa	Pressione differenziale inferiore
017	50-500KPa	Pressione differenziale inferiore	018	-0,5-0,5KPa	Pressione differenziale del forno
019	-3-3 KPa	Pressione differenziale del forno	020	-6-6KPa	Pressione differenziale del forno
021	-12-12KPa	Pressione differenziale del forno

5, Metodo di debug e diagramma di cablaggio degli interruttori
Riportare il dado di regolazione a uno stato di debolezza di base, collegare i fili C, NO, NC dell'interruttore alla luce di segnale.collegare la luce di segnalazione a una luce verde (C è il terminale comune, e quando C è collegato a NC in fabbrica, si accende la luce verde), e regola il dado di regolazione su e giù in base all'indicatore del punto di regolazione per impostarlo sul punto di regolazione desiderato.(La pressione verso il basso aumenta e la pressione verso l'alto diminuisce).

Controllatore di pressione TXK 1

6, Aspetto e dimensioni di installazione

Controllatore di pressione TXK 2

Controllatore di pressione TXK 3

Controllatore di pressione TXK 4
