TXK Controllatore di pressione a prova di esplosione

Luogo di origine:	Cina	Marca:	NBSANMINSE
Certificazione:	CE	Numero di modello:	TXK

Informazioni dettagliate
Elemento di commutazione:	Microinterruttore	Temperatura ambiente.:	-40°C~60°C
impiegati medi.:	0~80℃	Errore di ripetibilità:	00,5% o 1%

Descrizione di prodotto

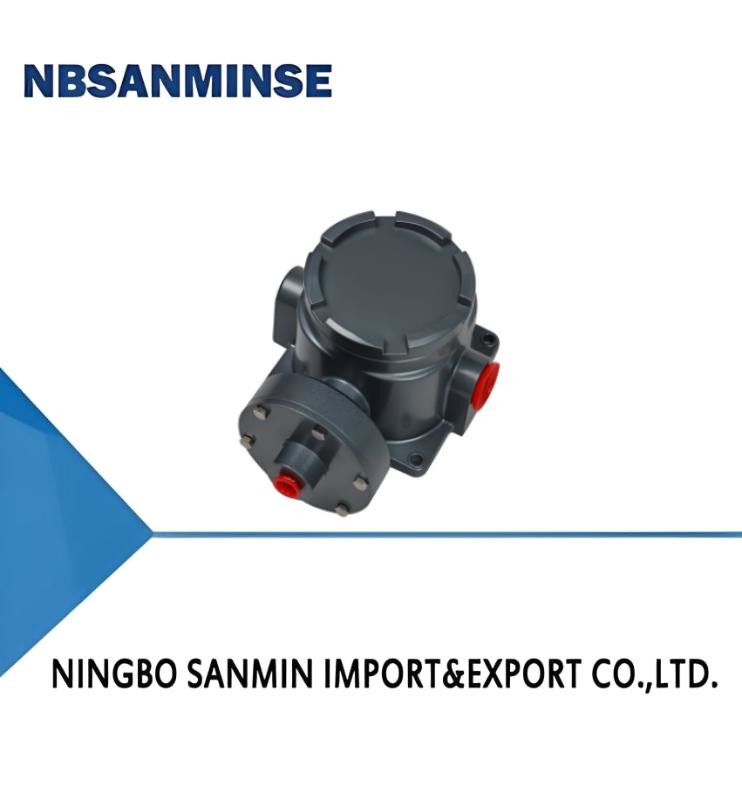

TXK Controllatore di pressione a prova di esplosione 0

1, panoramica
Il principio di funzionamento del regolatore di pressione a prova di esplosione TXK si basa principalmente sulla deformazione elastica dei componenti di prova (come i diaframmi),che azionano componenti funzionali (come i microinterruttori) per produrre azioni di salto rapido degli interruttori attraverso questa deformazioneIn particolare, quando la pressione del mezzo misurato (controllato) viene applicata all'elemento di prova, essa induce l'estremità libera del diaframma a produrre lo spostamento elastico corrispondente.Questo spostamento poi guidare il pulsante (push rod) nel micro interruttore collegato alla fine del tubo per produrre le azioni corrispondentiQuando la pressione raggiunge il valore di regolazione impostato, i contatti degli interruttori si scambiano, causando la disconnessione o la connessione del circuito nel sistema di controllo.conseguendo così lo scopo del controllo automatico e della segnalazione.
Il regolatore di pressione TXK a prova di esplosione è costituito di solito da un sistema di misura, un dispositivo di controllo, un meccanismo di regolazione, un alloggiamento, una presa di presa, ecc.Il diaframma nel sistema di misurazione rileva i cambiamenti di pressione attraverso la sua deformazione elastica, mentre il microinterruttore del dispositivo di comando risponde rapidamente a questo segnale di pressione ed esegue le operazioni di accensione/spena del circuito.Questo progetto consente al regolatore di pressione a prova di esplosione di funzionare in modo stabile in vari ambienti industriali, soprattutto in applicazioni che richiedono un'elevata affidabilità e sicurezza.
2, prestazioni tecniche

Viscosità di lavoro	< 1 × 10- E'un' altra cosa.3 metri²/s	Temperatura media	0️80°C
Elemento di commutazione	microinterruttore	Performance anti-vibrazione	20 m/s²
Livello a prova di esplosione della polvere	Exdb Ⅱ CT4️T6 In gb	Numero del certificato di prova di esplosione	GYB24.2900X
Gradi di protezione forniti dall'alloggiamento	Protezione IP66(Conforme alla norma DIN40050 e equivalente a IP66 di GB4208))	Errore di ripetibilità	00,5% o 1%
Temperatura ambiente	-40°C~60°C	Capacità di contatto	220 V CA 6A ((Resistente)

3, Specifiche

Intervallo di regolazione del valore di regolazione della pressione	Differenza di commutazione non superiore a	**Pressione ammissibile (Mpa)	Dimensioni esterne	Frequenza di cambio/minuto	Materiale di membrana	Filtro interno dell'interfaccia
-100 ~ 0KPa	2KPa	1.3	03	30	Acciaio inossidabile o poliamide	NPT1/4
- 100! 100 KPa	2KPa	1.3	02	30	Acciaio inossidabile o poliamide	NPT1/4
0~ 100 KPa	2KPa	1.3	03	30	Acciaio inossidabile o poliamide	NPT1/4
5 ~ 170 KPa	2KPa	1.3	02	30	Acciaio inossidabile o poliamide	NPT1/4
5~210KPa	4.5KPa	1.3	01	30	Acciaio inossidabile o poliamide	NPT1/4
10 ~ 350 KPa	3KPa	1.3	02	30	Acciaio inossidabile o poliamide	NPT1/4
20 ~ 700 KPa	12 KPa	5	01	30	Acciaio inossidabile o poliamide	NPT1/4
0.15 ~ 1.2MPa	00,02 MPa	5	01	30	Acciaio inossidabile o poliamide	NPT1/4
00,25-2,5 MPa	00,04 MPa	5	01	30	Acciaio inossidabile o poliamide	NPT1/4
0.37~3.7MPa	00,08 MPa	6	01	30	Acciaio inossidabile o poliamide	NPT1/4
0.7~7MPa	0. 12MPa	9	01	30	Acciaio inossidabile o poliamide	NPT1/4
1.2~ 12MPa	0. 15MPa	17.5	01	30	Acciaio inossidabile o poliamide	NPT1/4
3.5 ~ 27.5MPa	1MPa	34	01	30	Acciaio inossidabile o poliamide	NPT1/4

4, Tavola di selezione

TXK -□ □-□-□-□ 1 2 3 4 5
1. Forma del prodotto
01	convenzione	02	a doppio contatto	03	Eex d
04	Pressione differenziale inferiore	05	Pressione differenziale superiore e inferiore	06	Alta pressione idrostatica
07	forno
2- Conchiglia.
Non riconosciuti	Stile regolare	RN	Modello a doppio contatto	LC	Modello a prova di esplosione ordinario
B	Modello a prova di esplosione con piccola finestra visiva	AL	Conchiglia di forno
3Tipo di diaframma
01	poliesteri	02	acciaio inossidabile	03	gomma
4. filo di connessione (personalizzabile se necessario)
01	NPT1/4 interno
5- Distanza.			Riferimento alla tabella di confronto del range
Esempio di selezione: TXK-03LC-02-01-005 Controller TXK a prova di esplosione, forma del prodotto: a prova di esplosione, guscio: tipo a prova di esplosione ordinario, forma del diaframma: acciaio inossidabile, filo di connessione: NPT1/4 interno, gamma: 0,25-2,5MPa.

Tabella di confronto di intervalli

codice	gamma	note	codice	gamma	note
001	3.5-27.5MPa	Pressione convenzionale	002	1.2-12MPa	Pressione convenzionale
003	0.7-7MPa	Pressione convenzionale	004	0.37-3.7MPa	Pressione convenzionale
005	0.25-2,5 MPa	Pressione convenzionale	006	0.15-1.2MPa	Pressione convenzionale
007	20-700KPa	Pressione convenzionale	008	10-350 KPa	Pressione convenzionale
009	5-210KPa	Pressione convenzionale	010	5-170KPa	Pressione convenzionale
011	0-100KPa	Pressione convenzionale	012	- E'un' altra cosa.100-0KPa	Pressione convenzionale
013	- E'un' altra cosa.100-100KPa	Pressione convenzionale	014	25 KPa	Alta pressione idrostatica
015	0-60KPa	Pressione differenziale inferiore	016	20-200KPa	Pressione differenziale inferiore
017	50-500KPa	Pressione differenziale inferiore	018	- E'un' altra cosa.00,5-0,5 KPa	Pressione differenziale del forno
019	- E'un' altra cosa.3-3KPa	Pressione differenziale del forno	020	- E'un' altra cosa.6-6KPa	Pressione differenziale del forno
021	- E'un' altra cosa.12-12KPa	Pressione differenziale del forno

5, Metodo di debug e diagramma di cablaggio degli interruttori
Riportare il dado di regolazione a uno stato di debolezza di base, collegare i fili C, NO, NC dell'interruttore alla luce di segnale.collegare la luce di segnalazione a una luce verde (C è il terminale comune, e quando C e NO sono collegati in fabbrica, la luce verde si accende), e regolare il dado di regolazione su e giù in base all'indicatore del punto di regolazione per impostarlo sul punto di regolazione desiderato.(La pressione verso il basso aumenta, la pressione verso l'alto diminuisce)

TXK Controllatore di pressione a prova di esplosione 1

6, Aspetto e dimensioni di installazione

TXK Controllatore di pressione a prova di esplosione 2

TXK Controllatore di pressione a prova di esplosione 3

TXK Controllatore di pressione a prova di esplosione 4
