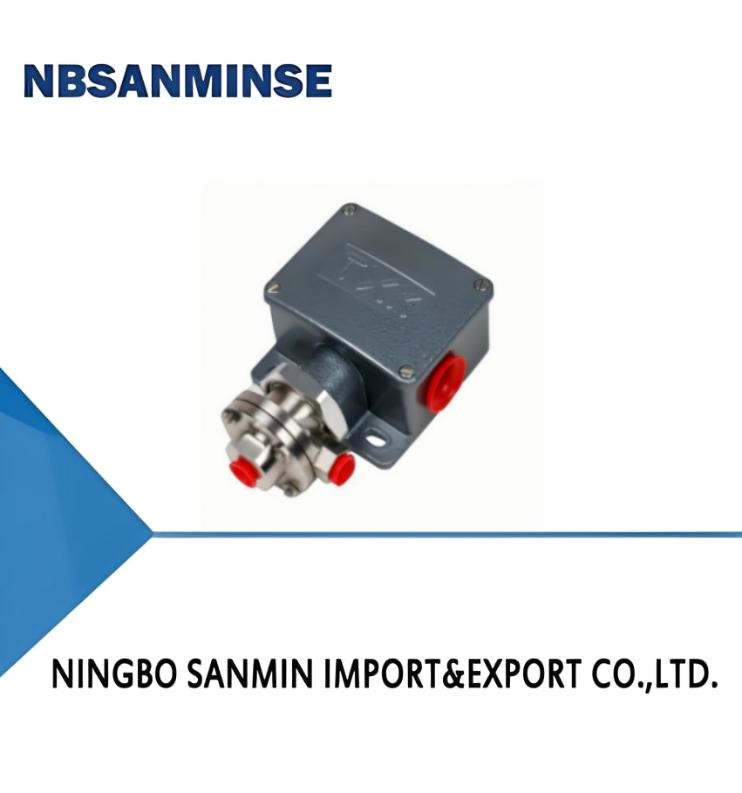

Controller di pressione differenziale TXK

Luogo di origine:	Cina	Marca:	NBSANMINSE
Certificazione:	CE	Numero di modello:	TXK

Informazioni dettagliate
Elemento di commutazione:	Microinterruttore	Temperatura ambiente.:	0℃-60℃
impiegati medi.:	0°C-80°C	Errore di ripetibilità:	≤ 1%

Descrizione di prodotto

1, panoramica
L'interruttore di pressione differenziale TXK adotta l'induzione combinata del pistone del diaframma, adatto a bassa a alta pressione differenziale, diverse pressioni statiche,pressioni di impulso o velocità di ciclo in applicazioni di dinamica dei fluidi o di processo. Può essere utilizzato per aria, gas, olio, acqua e mezzi non corrosivi.
2, prestazioni tecniche

Viscosità di lavoro	1x10-3m²/s
Elemento di commutazione	microinterruttore
Classificazioni degli involucri	IP66
Temperatura ambiente	0°C-60°C
Temperatura media	0°C-80°C
Performance anti-vibrazione	Max 40 m/s²
Errore di ripetibilità	≤1%
Capacità di contatto	Max 220V AC, ≤ 5A

3, Specifiche

Intervallo di regolazione del valore di regolazione della pressione	Differenza di commutazione non superiore a	**Pressione ammissibile (Mpa)	Dimensioni esterne	Frequenza di cambio/minuto	Materiale di membrana	Filtro interno dell'interfaccia
0 ̊60 KPa	3KPa	3.4	01	30	Acciaio inossidabile o poliamide	NPT1/4
20 ‰ 200 KPa	10 KPa	3.4	01	30	Acciaio inossidabile o poliamide	NPT1/4
50 ‰ 500 KPa	20 KPa	3.4	01	30	Acciaio inossidabile o poliamide	NPT1/4
20 ¢ 200KPa(RN)	30 KPa	3.4	02	30	Acciaio inossidabile o poliamide	NPT1/4

4, Tavola di selezione

TXK -□ □-□-□-□ 1 2 3 4 5
1. Forma del prodotto
01	convenzione	02	a doppio contatto	03	Eex d
04	Pressione differenziale inferiore	05	Pressione differenziale superiore e inferiore	06	Alta pressione idrostatica
07	forno
2- Conchiglia.
Non riconosciuti	Stile regolare	RN	Modello a doppio contatto	LC	Modello a prova di esplosione ordinario
B	Modello a prova di esplosione con piccola finestra visiva	AL	Conchiglia di forno
3Tipo di diaframma
01	poliesteri	02	acciaio inossidabile	03	gomma
4. filo di connessione (personalizzabile se necessario)
01	NPT1/4 interno
5- Distanza.			Riferimento alla tabella dettagliata di selezione dell'intervallo
Esempio di selezione: TXK-04NN-02-01-009 TXK controller di pressione differenziale inferiore, forma del prodotto: pressione differenziale inferiore, alloggiamento: tipo ordinario, forma del diaframma: acciaio inossidabile, filo di connessione: NPT1/4 interno, gamma: 5-210KPa.

Tabella di confronto di intervalli

Codice	Distanza	Altre note	Codice	Distanza	Altre note
001	3.5-27.5MPa	Pressione convenzionale	002	1.2-12MPa	Pressione convenzionale
003	0.7-7MPa	Pressione convenzionale	004	0.37-3.7MPa	Pressione convenzionale
005	0.25-2,5 MPa	Pressione convenzionale	006	0.15-1.2MPa	Pressione convenzionale
007	20-700KPa	Pressione convenzionale	008	10-350 KPa	Pressione convenzionale
009	5-210KPa	Pressione convenzionale	010	5-170KPa	Pressione convenzionale
011	0-100KPa	Pressione convenzionale	012	- E'un' altra cosa.100-0KPa	Pressione convenzionale
013	- E'un' altra cosa.100-100KPa	Pressione convenzionale	014	25 KPa	Alta pressione idrostatica
015	0-60KPa	Pressione differenziale inferiore	016	20-200KPa	Pressione differenziale inferiore
017	50-500KPa	Pressione differenziale inferiore	018	- E'un' altra cosa.00,5-0,5 KPa	Pressione differenziale del forno
019	- E'un' altra cosa.3-3KPa	Pressione differenziale del forno	020	- E'un' altra cosa.6-6KPa	Pressione differenziale del forno
021	- E'un' altra cosa.12-12KPa	Pressione differenziale del forno

5, Metodo di debug e diagramma di cablaggio degli interruttori
Riportare il dado di regolazione a uno stato di debolezza di base, collegare i fili C, NO, NC dell'interruttore alla luce di segnale.collegare la luce di segnalazione a una luce verde (C è il terminale comune, e quando C è collegato a NC in fabbrica, si accende la luce verde), e regola il dado di regolazione su e giù in base all'indicatore del punto di regolazione per impostarlo sul punto di regolazione desiderato.(La pressione verso il basso aumenta, la pressione verso l'alto diminuisce)

Controller di pressione differenziale TXK 0

6, Aspetto e dimensioni di installazione

Controller di pressione differenziale TXK 1

Controller di pressione differenziale TXK 2
