TL5228 Controllatore di pressione con interruttore di pressione marina
ContPerson : Ina Chen
Numero di telefono : 0086-15168536055
WhatsApp : +8615168536055
| Luogo di origine: | Cina | Marca: | NBSANMINSE |
|---|---|---|---|
| Certificazione: | CE | Numero di modello: | TL0102 |
|
Informazioni dettagliate |
|||
| Viscosità di lavoro: | < 1×10-3m2/s | Temperatura ambiente.: | -5°C ∼40°C |
|---|---|---|---|
Descrizione di prodotto
Visualizzazione

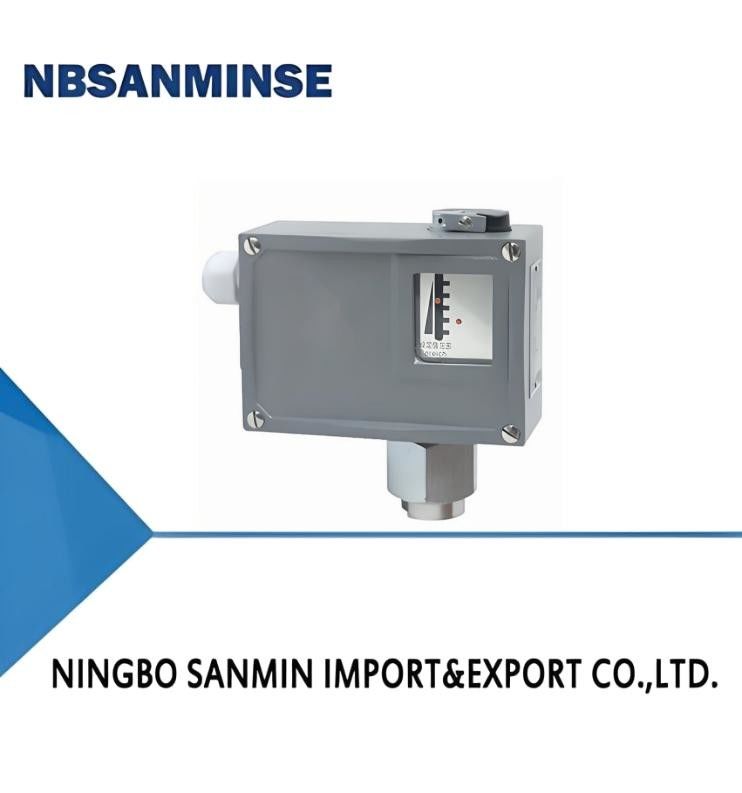

L'interruttore di pressione TL0102 adotta un sensore di tipo diaframma e alcune specifiche del materiale di alloggiamento del sensore sono in acciaio inossidabile, che può essere utilizzato per supporti corrosivi,come anche gas neutri come l'aria, gas, vapore acqueo e mezzi liquidi come il petrolio.
Il valore di impostazione dell'interruttore di pressione TL0102 è regolabile, con un intervallo di 0-1MPa.
Principale prestazione tecnica
| Comuni | Tipo a prova di esplosione | |
|---|---|---|
| Viscosità di lavoro | < 1 × 10-3m2/s | < 1 × 10-3m2/s |
| Elemento di commutazione | microinterruttore | Interruttore sigillato |
| Grado a prova di esplosione | - | Exde II CT4T6 |
| Gradi di protezione forniti dall'alloggiamento | IP65 ((Conforme alla norma DIN40050 e equivalente a IP65 di GB4208) | IP54 ((Conforme alla norma DIN40050 e equivalente a IP54 di GB4208) |
| Temperatura ambiente | -5°C ∼40°C | -5°C ∼40°C |
| Temperatura media | 0 ̊ 120°C | 0°95°C |
| Posizione dell'impianto | - | Interfaccia di pressione verticalmente verso il basso |
| Performance anti-vibrazione | 20 m/s2 | Max:20m/s2 |
| Errore di ripetibilità | ≤10,5% | ≤10,5% |
| Capacità di contatto | AC 220V 6A (resistenza) | DC 250V 0,25A (resistenza) 60Wmax AC 250V 5A ((resistenza) 1250VAmax |
Specificità
TL0102 errore di commutazione non regolabile
| Impostazione del range di regolazione del valore (MPa) |
Differenza di commutazione non superiore a (MPa) | **Pressione ammissibile 1 (MPa) | Frequenza di cambio/minuto | Materiale del sensore di pressione | Filtro interno dell'interfaccia |
Peso (kg) |
Numero del disegno di dimensione del contorno | Numero del catalogo dell'ordine | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Casing | Diaframma | Comuni | Tipo a prova di esplosione | Comuni | Tipo a prova di esplosione | ||||||
| 0 ¢ 0.01 | 0.0012 | 0.1 | 10 | acciaio inossidabile | acciaio inossidabile ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-107117 | TL0102.50-107117 |
| 0 ¢ 0.025 | 0.0018 | 0.1 | 10 | acciaio inossidabile | acciaio inossidabile ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-108117 | TL0102.50-108117 |
| 0 ¢ 0.04 | 0.0025 | 0.1 | 10 | acciaio inossidabile | acciaio inossidabile ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.10-109117 | TL0102.50-109117 |
| 0.05 ¢0.4 | 0.06 | 10② | 10 | acciaio inossidabile1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-163117 | TL0102.50-163117 |
| 0.05 ¢0.6 | 0.07 | 10② | 10 | acciaio inossidabile1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-164117 | TL0102.50-164117 |
| 0.05 ¢1 | 0.1 | 10② | 10 | acciaio inossidabile1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/4 | 0.9 | 02 | 04 | TL0102.10-166117 | TL0102.50-166117 |
TL0102 regolabile con interruttore di differenza
| Impostazione del range di regolazione del valore (MPa) |
Differenza di commutazione non superiore a (MPa) | **Pressione ammissibile 1 (MPa) | Frequenza di cambio/minuto | Materiale del sensore di pressione | Filtro interno dell'interfaccia |
Peso (kg) |
Numero del disegno di dimensione del contorno | Numero del catalogo dell'ordine | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Casing | Diaframma | Comuni | Tipo a prova di esplosione | Comuni | Tipo a prova di esplosione | ||||||
| 0 ¢ 0.01 | 0.004 | 0.1 | 10 | acciaio inossidabile | acciaio inossidabile ((316L) | G1/4 | 0.95 | 01 | 03 | TL0102.00-107117 | TL0102.40-107117 |
| 0 ¢ 0.025 | 0.005 | 0.1 | 10 | acciaio inossidabile | acciaio inossidabile ((316L) | G1/4 | 0.9 | 01 | 03 | TL0102.00-108117 | TL0102.40-108117 |
| 0 ¢ 0.04 | 0.007 | 0.1 | 10 | acciaio inossidabile | acciaio inossidabile ((316L) | G1/4 | 0.95 | 01 | 03 | TL0102.00-109117 | TL0102.40-109117 |
| 0.05 ¢0.4 | 0.18 | 10② | 10 | acciaio inossidabile1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-163117 | TL0102.40-163117 |
| 0.05 ¢0.6 | 0.22 | 10② | 10 | acciaio inossidabile1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-164117 | TL0102.40-164117 |
| 0.05 ¢1 | 0.3 | 10② | 10 | acciaio inossidabile1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/4 | 0.95 | 02 | 04 | TL0102.00-166117 | TL0102.40-166117 |
TL0103 differenza di commutazione non regolabile (piccola differenza di commutazione, non tipo a prova di esplosione)
| Impostazione del range di regolazione del valore (MPa) |
Differenza di commutazione non superiore a (MPa) | **Pressione ammissibile 1 (MPa) | Frequenza di cambio/minuto | Materiale del sensore di pressione | Filtro interno dell'interfaccia |
Peso (kg) |
Numero del disegno di dimensione del contorno | Numero del catalogo dell'ordine | |
|---|---|---|---|---|---|---|---|---|---|
| Casing | Diaframma | ||||||||
| 0 ¢ 0.01 | 0.0006 | 0.1 | 10 | acciaio inossidabile | acciaio inossidabile ((316L) | G1/4 | 0.9 | 01 | TL0103.70-107117 |
| 0 ¢ 0.025 | 0.001 | 0.1 | 10 | acciaio inossidabile | acciaio inossidabile ((316L) | G1/4 | 0.9 | 01 | TL0103.70-108117 |
| 0 ¢ 0.04 | 0.0018 | 0.1 | 10 | acciaio inossidabile | acciaio inossidabile ((316L) | G1/4 | 0.9 | 01 | TL0103.70-109117 |
| 0.05 ¢0.4 | 0.035 | 10② | 10 | acciaio inossidabile1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/4 | 0.9 | 02 | TL0103.70-163117 |
| 0.05 ¢0.6 | 0.04 | 10② | 10 | acciaio inossidabile1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/4 | 0.9 | 02 | TL0103.70-164117 |
| 0.05 ¢1 | 0.05 | 10② | 10 | acciaio inossidabile1Cr18Ni9Ti | acciaio inossidabile ((316L) | G1/4 | 0.9 | 02 | TL0103.70-166117 |
Nota: in pratica, anche una breve pressione di picco non può superare questo valore.
2 Si riferisce al valore della pressione statica.
01
02
03
04
