TL5228 Controllatore di pressione con interruttore di pressione marina
ContPerson : Ina Chen
Numero di telefono : 0086-15168536055
WhatsApp : +8615168536055
| Luogo di origine: | Cina | Marca: | NBSANMINSE |
|---|---|---|---|
| Certificazione: | CE | Numero di modello: | TL5123 |
|
Informazioni dettagliate |
|||
| Working viscosity: | <1×10－3m2/s | Ambient temp.: | －20℃～40℃ |
|---|---|---|---|
Descrizione di prodotto
Visualizzazione

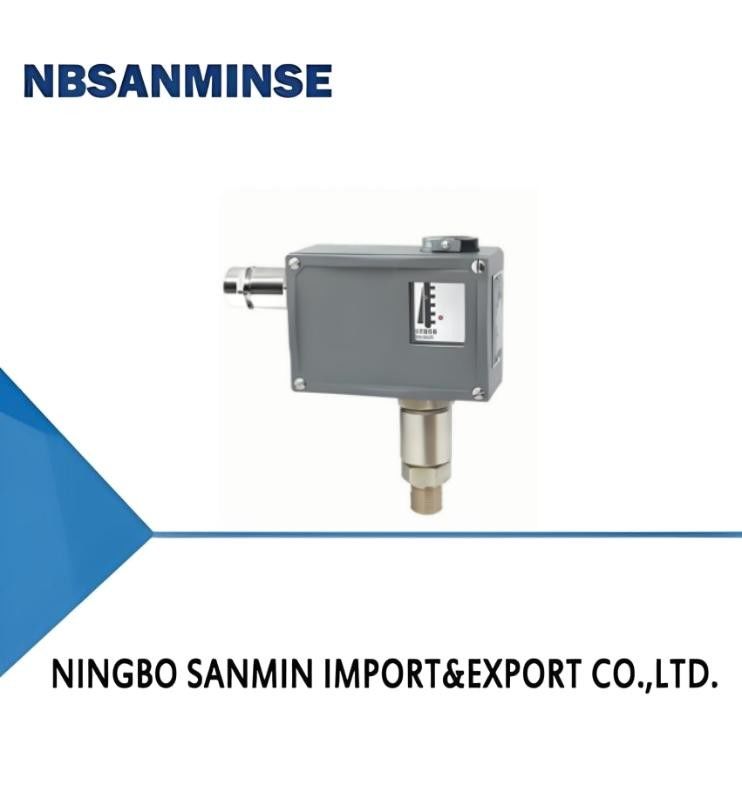

L'interruttore di pressione TL5123 (alta pressione) /regolatore di pressione adotta una combinazione di sensori a pistoni e diaframma,che può essere utilizzato per aria compressa contenente nebbia di olio e altri gas non corrosivi di nebbia di olio e oli idraulici, emulsioni di olio acqueo e mezzi liquidi medi con buone prestazioni di lubrificazione.
Il valore di impostazione dell'interruttore di pressione TL5123 (alta pressione) /controllore di pressione è regolabile, con un intervallo di regolazione di 0,3 ~ 40MPa.
Principale prestazione tecnica
| Comuni | Tipo a prova di esplosione | |
|---|---|---|
| Viscosità di lavoro | < 1 × 10-3m2/s | < 1 × 10-3m2/s |
| Elemento di commutazione | microinterruttore | Interruttore sigillato |
| Grado a prova di esplosione | - | Numero del certificato Exde II CT4T6: GYB24.1453X |
| Gradi di protezione forniti dall'alloggiamento | Anello sigillato con scanalatura IP54, anello O IP65 ((Conforme alla norma DIN40050, equivalente a IP65 di GB4208) | Anello sigillato con scanalatura IP54, anello O IP65 (conforme alla norma DIN40050, equivalente a IP65 di GB4208) |
| Temperatura ambiente | -20°C-40°C | -20°C-40°C |
| Temperatura media | 0°C-100°C | 0°C-120°C |
| Posizione dell'impianto | L'interfaccia di pressione è verticalmente verso il basso (consentendo un'inclinazione di 15 °) | L'interfaccia di pressione è verticalmente verso il basso (consentendo un'inclinazione di 15 °) |
| Performance anti-vibrazione | Max:40 m/s2 | Max:20 m/s2 |
| Errore di ripetibilità | ≤ 2,5% | ≤ 2,5% |
| Capacità di contatto | AC 220V 6AResistenza) | DC 250V 0,25A (Resistenza) 60 Wmax AC 220V 6AResistenza) 1250VAmax |
Specificità
TL5123 errore di commutazione non regolabile
| Impostazione del range di regolazione del valore (MPa) |
Differenza di commutazione non superiore a (MPa) | **Pressione ammissibile 1 (MPa) | Frequenza di cambio/minuto | Materiale del sensore di pressione | Filtro di interfaccia 2 |
Peso (kg) |
Numero del disegno di dimensione del contorno | Numero del catalogo dell'ordine | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Casing | Diaframma | Fabbricazione a partire da: | Comuni | Tipo a prova di esplosione | |||||||
| 0.3·4 | 0.9 | 30 | 20 | di ottone |
VITON | acciaio | M20*1.5 | 0.8 | 01 | TL5123.10-191051 | TL5123.50-191051 |
| 0.5 ¢6.3 | 1.3 | 30 | 20 | di ottone |
VITON | acciaio | M20*1.5 | 0.8 | 01 | TL5123.10-200051 | TL5123.50-200051 |
| 0.5 ¢10 | 1.6 | 30 | 20 | di ottone |
VITON | acciaio | M20*1.5 | 0.8 | 01 | TL5123.10-202051 | TL5123.50-202051 |
| 0.5 ¢16 | 1.9 | 30 | 20 | di ottone |
VITON | acciaio | M20*1.5 | 0.8 | 01 | TL5123.10-203051 | TL5123.50-203051 |
| 1 ¢ 25 | 2.5 | 30 | 30 | di ottone |
VITON | acciaio | M20*1.5 | 0.8 | 02 | TL5123.10-215051 | TL5123.50-215051 |
| 1 ¢40 | 2.8 | 60 | 30 | di ottone |
VITON | acciaio | M20*1.5 | 0.8 | 02 | TL5123.10-216051 | TL5123.50-216051 |
TL5123 regolabile per la differenza di interruttore
| Impostazione del range di regolazione del valore (MPa) |
Differenza di commutazione non superiore a (MPa) | **Pressione ammissibile 1 (MPa) | Frequenza di cambio/minuto | Materiale del sensore di pressione | Filtro di interfaccia 2 |
Peso (kg) |
Numero del disegno di dimensione del contorno | Numero del catalogo dell'ordine | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Casing | Diaframma | Fabbricazione a partire da: | |||||||||
| 0.3·4 | 1.3 | 30 | 20 | di ottone |
VITON | acciaio | M20*1.5 | 0.85 | 01 | TL5123.00-191051 | TL5123.40-191051 |
| 0.5 ¢6.3 | 1.6 | 30 | 20 | di ottone |
VITON | acciaio | M20*1.5 | 0.85 | 01 | TL5123.00-200051 | TL5123.40-200051 |
| 0.5 ¢10 | 1.6 | 30 | 20 | di ottone |
VITON | acciaio | M20*1.5 | 0.85 | 01 | TL5123.00-202051 | TL5123.40-202051 |
| 0.5 ¢16 | 2.2 | 30 | 20 | di ottone |
VITON | acciaio | M20*1.5 | 0.85 | 01 | TL5123.00-203051 | TL5123.40-203051 |
| 1 ¢ 25 | 2.8 | 30 | 30 | di ottone |
VITON | acciaio | M20*1.5 | 0.85 | 02 | TL5123.00-215051 | TL5123.40-215051 |
| 1 ¢40 | 4 | 60 | 30 | di ottone |
VITON | acciaio | M20*1.5 | 0.85 | 02 | TL5123.00-216051 | TL5123.40-216051 |
Nota: nei lavori pratici non è consentito che i picchi di pressione, anche brevi, superino questo valore.
2 Se l'interfaccia presenta requisiti particolari, indicarli nell'ordine.
