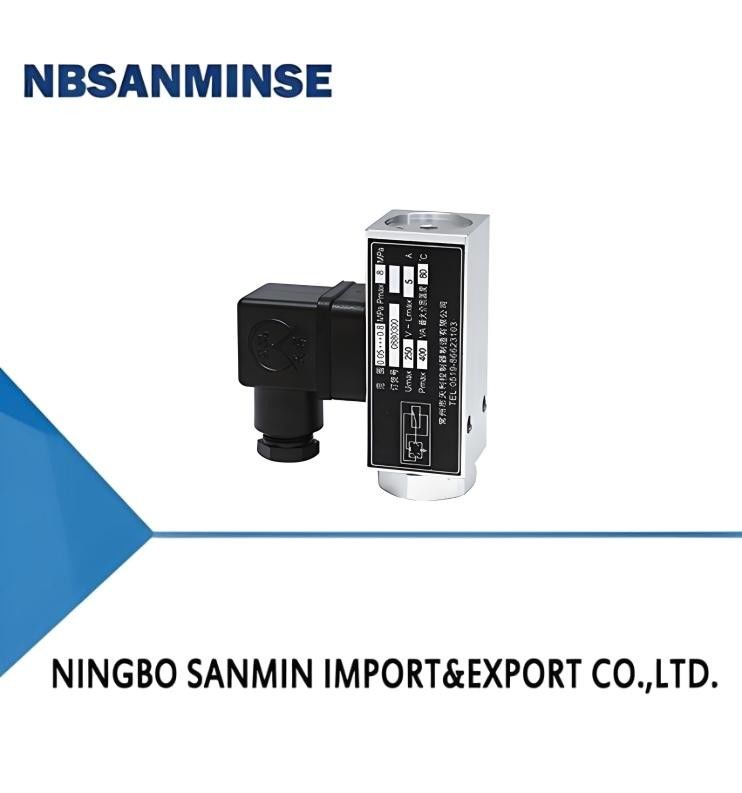

TL0022 regolatore di pressione dell'interruttore di pressione

Luogo di origine:	Cina	Marca:	NBSANMINSE
Certificazione:	CE	Numero di modello:	TL0022

Informazioni dettagliate
Working viscosity:	<1×10－3m2/s	Switching element:	microswitch
Ambient temp.:	－25℃～55℃	Medium temp.:	－25℃～80℃

Descrizione di prodotto

Visualizzazione
L'interruttore/regolatore di pressione TL0022 adotta due forme di sensori: sensori a diaframma e sensori a pistoni privi di perdite.
TL0022 interruttore/regolatore di pressione può essere utilizzato per gas neutri come aria e gas, nonché per supporti liquidi come olio lubrificante e olio combustibile leggero.Il valore impostato del regolatore può essere regolato entro un intervallo di -0da 0,1 a 1,6 MPa.
TL0022 interruttore di pressione/controllore di pressione sensore di pistoni senza perdite può essere utilizzato per media lubrificanti neutri come olio idraulico, olio lubrificante e olio combustibile leggero.Il valore impostato del regolatore può essere regolato entro un intervallo di 0.5-40MPa.
La struttura ridotta consente un'elevata frequenza di commutazione di 100 volte al minuto e una resistenza alle vibrazioni particolarmente buona.

Principale prestazione tecnica

Viscosità di lavoro	< 1 × 10^-3m²/s
Elemento di commutazione	microinterruttore
Gradi di protezione forniti dall'alloggiamento	IP54 ((Conforme alla norma DIN40050 e equivalente a IP54 di GB4208)
Posizione dell'impianto	L'interfaccia di pressione è verticalmente verso il basso (consentendo un'inclinazione di 15 °)
Temperatura ambiente	-25°C ∼55°C
Temperatura media	-25°C 80°C
Performance anti-vibrazione	Massimo 100 m/s²
Errore di ripetibilità	≤ 2,5%
Capacità di contatto	AC 220V 6A (resistenza)

Specificità
TL0022 errore di commutazione non regolabile

Intervallo di regolazione del valore di impostazione (MPa)	Differenza di commutazione non superiore a (MPa)	**Pressione ammissibile 1 (MPa)	Materiale del sensore di pressione		Tipo di interfaccia 2	Filtro interno dell'interfaccia	Peso (kg)	Numero del disegno di dimensione del contorno	Numero del catalogo dell'ordine
Intervallo di regolazione del valore di impostazione (MPa)	Differenza di commutazione non superiore a (MPa)	**Pressione ammissibile 1 (MPa)	Casing	Anello di tenuta	Tipo di interfaccia 2	Filtro interno dell'interfaccia	Peso (kg)	Numero del disegno di dimensione del contorno	Numero del catalogo dell'ordine
-0,1 ¢0	0.02	8	AL	Gomma nitrile	Io...	G1/4	0.2	01	TL0022.10-106265
-0,1 ¢0	0.02	8	AL	Gomma nitrile	P	-	0.2	03	TL0022.10-106268
0.02'0.2	0.04	8	AL	Gomma nitrile	Io...	G1/4	0.2	01	TL0022.10-149265
0.02'0.2	0.04	8	AL	Gomma nitrile	P	-	0.2	03	TL0022.10-149268
0.05 ¢0.8	0.13	8	AL	Gomma nitrile	Io...	G1/4	0.2	01	TL0022.10-165265
0.05 ¢0.8	0.13	8	AL	Gomma nitrile	P	-	0.2	03	TL0022.10-165268
0.1 ¢1.6	0.24	8	AL	Gomma nitrile	Io...	G1/4	0.2	02	TL0022.10-176265
0.1 ¢1.6	0.24	8	AL	Gomma nitrile	P	-	0.2	03	TL0022.10-176268

TL0522 errore di commutazione non regolabile

Intervallo di regolazione del valore di impostazione (MPa)	Differenza di commutazione non superiore a (MPa)	**Pressione ammissibile 1 (MPa)	Materiale del sensore di pressione			Tipo di interfaccia 2	Filtro interno dell'interfaccia	Peso (kg)	Numero del disegno di dimensione del contorno	Numero del catalogo dell'ordine
Intervallo di regolazione del valore di impostazione (MPa)	Differenza di commutazione non superiore a (MPa)	**Pressione ammissibile 1 (MPa)	Casing	Anello di tenuta	Fabbricazione a partire da:	Tipo di interfaccia 2	Filtro interno dell'interfaccia	Peso (kg)	Numero del disegno di dimensione del contorno	Numero del catalogo dell'ordine
0.5 ¢7	2	40	AL	Gomma nitrile	acciaio	Io...	G1/4	0.2	04	TL0522.10-201066
0.5 ¢7	2	40	AL	Gomma nitrile	acciaio	P	-	0.2	03	TL0522.10-201078
1 ¢16	3.5	40	AL	Gomma nitrile	acciaio	Io...	G1/4	0.2	04	TL0522.10-212066
1 ¢16	3.5	40	AL	Gomma nitrile	acciaio	P	-	0.2	03	TL0522.10-212078
2.5 ¢ 25	4	40	AL	Gomma nitrile	acciaio	Io...	G1/4	0.2	05	TL0522.10-224066
2.5 ¢ 25	4	40	AL	Gomma nitrile	acciaio	P	-	0.2	03	TL0522.10-224278
4 ¢ 40	4.5	40	AL	Gomma nitrile	acciaio	Io...	G1/4	0.2	05	TL0522.10-228066
4 ¢ 40	4.5	40	AL	Gomma nitrile	acciaio	P	-	0.2	03	TL0522.10-228078

Nota: in pratica, anche una breve pressione di picco non può superare questo valore.
2 L'interfaccia I è il filo interno L'interfaccia P è la flange

TL0022 regolatore di pressione dell'interruttore di pressione 0

TL0022 regolatore di pressione dell'interruttore di pressione 1
