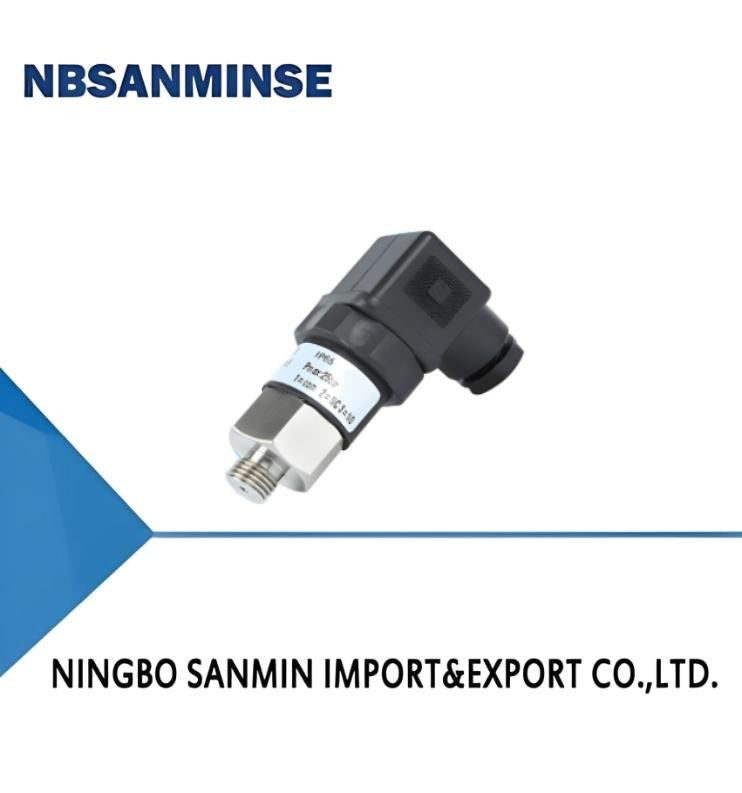

TL5228 Controllatore di pressione con interruttore di pressione marina
ContPerson : Ina Chen
Numero di telefono : 0086-15168536055
WhatsApp : +8615168536055
| Luogo di origine: | Cina | Marca: | NBSANMINSE |
|---|---|---|---|
| Certificazione: | CE | Numero di modello: | MS-T50 |
|
Informazioni dettagliate |
|||
| Error: | 3% set value | Medium temp.: | -20-85℃ |
|---|---|---|---|
Descrizione di prodotto
1, Principio e struttura
L'interruttore/controllore di pressione MS-T50 (eccellente) ha un pistone incorporato collegato a una molla.Quando la pressione raggiunge il valore impostato, innescherà la struttura meccanica prestabilita e invierà un segnale di interruttore.
2, Caratteristiche
L'interruttore/controllore di pressione MS-T50 (eccellente) ha una struttura compatta, utilizza prese standard DN, è facile da cablare e ha un ampio campo di misurazione.specifici contatti normalmente aperti o normalmente chiusiPuò essere utilizzato per misurare la pressione dell'acqua e del petrolio.
3, Parametri tecnici
| Intervallo di misura | Per ulteriori dettagli si rimanda alla tabella seguente |
|---|---|
| Ritardo | 10-20% del valore impostato (25% -35%, 1% -5% facoltativo) |
| Errore | Valore impostato del 3% |
| Prodotto | Placcaggio in oro su contatti normalmente aperti e normalmente chiusi ≤ 42 V, 1 A di corrente continua ≤ 115 V DC,0.15A ≤ 42V, 3A ≤ 125 V, 3 A ≤ 250 V CA,0.5A |
| Temperatura media | -20-85°C |
| Protezione e protezione | Protezione IP65 |
| Connessione | Cablaggio dei terminali |
| Materiale | Diaframma: NBR Piston: pistone in acciaio con sigillo NBR Connessione di processo: acciaio galvanizzato/acciaio inossidabile Shell: Ingegneria della plastica |
4, Tavola di selezione
| Materiale di interfaccia | Modello | **Pressione ammissibile (bar) | Intervallo di impostazione (bar) | Errore | Isteresia fissa | Peso (kg) |
|---|---|---|---|---|---|---|
| Filmato | MS-T50-02.5 | 25 | 0.2- Sì, signore.2.5 | 3% | - Il 10 percento. . 20% del valore impostato Il 25 percento. . 35% del valore impostato (facoltativo) L'1%! . 5% valore impostato (facoltativo) |
0.1 |
| Filmato | MS-T50-005 | 25 | 0.8- Sì, signore.5 | 3% | - Il 10 percento. . 20% del valore impostato Il 25 percento. . 35% del valore impostato (facoltativo) L'1%! . 5% valore impostato (facoltativo) |
0.1 |
| Filmato | Per il controllo della sicurezza | 25 | 1- Sì, signore.12 | 3% | - Il 10 percento. . 20% del valore impostato Il 25 percento. . 35% del valore impostato (facoltativo) L'1%! . 5% valore impostato (facoltativo) |
0.1 |
| Filmato | Per il controllo della sicurezza | 200 | 5- Sì, signore.50 | 3% | - Il 10 percento. . 20% del valore impostato Il 25 percento. . 35% del valore impostato (facoltativo) L'1%! . 5% valore impostato (facoltativo) |
0.1 |
| pistoni | MS-T50-100 | 200 | 10- Sì, signore.100 | 3% | - Il 10 percento. . 20% del valore impostato Il 25 percento. . 35% del valore impostato (facoltativo) L'1%! . 5% valore impostato (facoltativo) |
0.1 |
| pistoni | MS-T50-200 | 300 | 20- Sì, signore.200 | 3% | - Il 10 percento. . 20% del valore impostato Il 25 percento. . 35% del valore impostato (facoltativo) L'1%! . 5% valore impostato (facoltativo) |
0.1 |
| MS-T50- | 012 | M | M12 | H | C | Spiega |
| MS-T50- | ||||||
| 02.5 | ||||||
| 005 | ||||||
| 012 | ||||||
| 050 | ||||||
| 100 | ||||||
| 200 | ||||||
| T | di rame | |||||
| L | acciaio | |||||
| X | Acciaio inossidabile 304L | |||||
| G12 | Filtro di interfaccia G1/2 | |||||
| G14 | Filtro di interfaccia G1/4 | |||||
| N14 | Filtro di interfaccia NPT1/4 | |||||
| M14 | Filtro di interfaccia M14 * 1.5 | |||||
| M20 | Filtro di interfaccia M20 * 1.5 | |||||
| H | Thread di interfaccia thread esterno | |||||
| R | Uscita normalmente aperta+normalmente chiusa |
5, Diagramma di cablaggio
6, Disegno dimensionale
7, Località dell'installazione
8, supporti applicabili
9, Metodo di aggiustamento
** Passo: Use a screwdriver to loosen the fixing nut of the protective cover and remove the protective cover and female plug (do not rotate the Husman connector left and right when removing to avoid breaking the internal circuit).
Passaggio 2: regolare il punto di accensione della pressione con un cacciavite come indicato nel diagramma, aumentandolo nel senso orario e diminuendolo nel senso antiorario.
