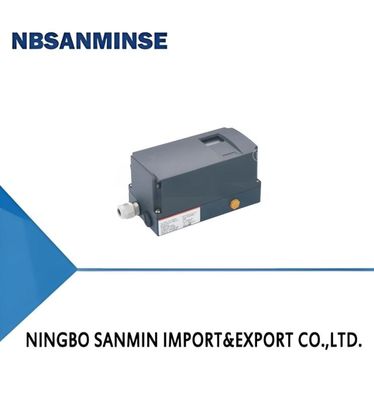

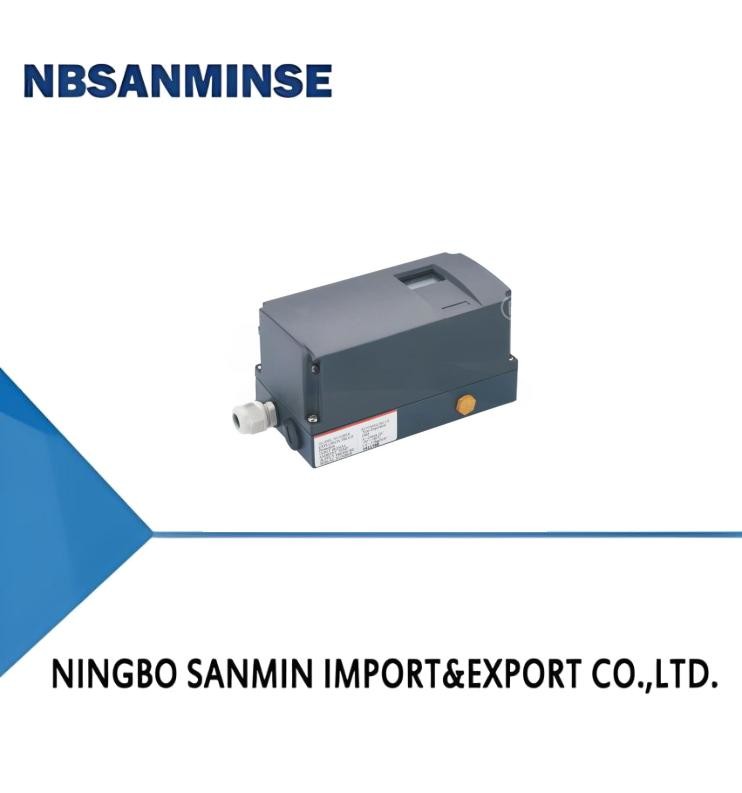

CN5000 localizzatore intelligente di valvole elettriche |
|
|
1, Questo localizzatore interno pieno controllo digitale, alta affidabilità, buona stabilità, piccolo volume, peso leggero ecc.
2. Conveniente debugging. Senza strumenti, basta premere l'interfaccia localizzatore su un paio di pulsanti, può completare il debugging.
3. le funzioni sono semplici da impostare e regolare per il modo di reazione è/quando, il tipo di valvola aperta/chiusa, la caratteristica di uscita, l'angolo di movimento o di corsa, nonché le impostazioni dirette.
|
|
Primo, panoramica del prodotto
CN5000 posizionatore elettrico intelligente delle valvole, utilizzazione e funzionamento completamente digitali, adatto per il movimento dritto o l'angolo degli attuatori pneumatici.Modalità di azione singola e doppia con utilizzoIl localizzatore è una strumentazione a due fili, che fornisce la funzione di regolazione di PlD, ma come regolatore e posizionatore del dispositivo di controllo intelligente.Indicatore 4 ~ 20 mA per i segnali di ingresso da controllare, controllo PlD da + 24 VDC circuito di serie di uscita di alimentazione con il trasmettitore, Allo stesso tempo,In aggiunta al controllo completo, il segnale di corrente di uscita viene convertito nelle funzioni principali del regolatore di azionamento., ha in funzione del lavoro l'attrito del gambo della valvola,compensato dalla variazione della pressione media causata dalla forza squilibrata in modo che l'apertura della valvola corrispondente ai segnali di controllo di uscita del regolatore per ottenere il posizionamento correttoSupporta il protocollo di comunicazione HART.
|
| Model |
CN5000 |
| Forma di ruolo |
Azione singola |
Doppia azione |
| Segnale di ingresso |
4-20mADC |
| Segnale di corrente minima |
30,0 mA (tipo standard), 3,8 mA (HART) |
| Pressione di ingresso dell'aria |
1.4-7Kgf/cm2 ((0,14-0,7MPa) |
| Viaggio |
Da 10 a 150 mm |
0-60° 0-90° |
| Interfaccia di alimentazione |
G1 / 2, NPT 1 / 2 (opzionale) |
Errore di isteresi |
± 0,5% F.S. |
| Interfaccia di alimentazione dell'aria |
NPT 1 / 4 (opzionale) |
Precisione di ripetizione |
± 0,3% F.S. |
| Grado di protezione |
Protezione IP65 |
Ocaratteristica di uscita |
Lineare, uguale percentuale, aperto velocemente |
| Grado a prova di esplosione |
Escl. 6 Gb |
Livello resistente ai terremoti |
6G |
| Stemperatura di toraggio |
-40-80°C |
Comunicazioni (opzionale) |
Comunicazione HART |
| Wtemperatura di funzionamento |
-30-70°C |
Riproduzione |
4-20mA ((DC24V) |
| Umidità ambientale |
5-95 RH (a 40°C) |
Maereo |
Leghe di alluminio |
| Lannuo |
± 1% F.S. |
Wotto |
1.5 kg |
| Impedenza |
Ordinario 3250/20 Madc, HART340/20mADC |
Pnon |
Spray elettrico in poliestere epossidico |
|
* I parametri di cui sopra con temperatura atmosferica di 20 °C pari a 760 mmHg, umidità relativa 65% RH per il parametro di riferimento.
Terzo, istruzioni di installazione
1L'albero principale è collegato al localizzatore con attuatori pneumatici.
2. Premere la combinazione dei tasti "+" e "_" per azionare la valvola nella metà di apertura, osservare il valore visualizzato se nel 50% se no, girare il cambio, farlo entro questo intervallo;Premere il "+" con la combinazione di tasti "_", la valvola d'osservazione dello schermo dell'azionamento, i valori della posizione della valvola rientrano nell'ambito della seguente variazione; A,Trip diretto (20%-80%). B, L'angolo di corsa (5%-95%).
3. Allo stesso tempo tenere premuti i tasti funzione e "+" tasti è più di più di 5 secondi, avviare l'inizializzazione automatica.
4. Dopo il successo dell'inizializzazione secondo FlNSH, premere il modello di funzione è superiore a 5 secondi per uscire.
5. Tenere premuto il tasto di funzione è superiore a 5 secondi per inserire il menu cliccare "+3key modifiche valore, e quindi cliccare "-"tasto valore di recupero. Premere il tasto di modalità è superiore a 5 secondi per salvare e può.
|
| Model |
Forma funzionale |
Piano di produzione |
Modalità di ACation |
Tipo di protezione |
Interfaccia elettrica |
GasInterfaccia del circuito |
Tipo di impianto |
| CN 5000 |
0Standard
funzione
|
Viaggi in treno |
S Azione singola |
N Tipo ordinario
|
1G1/2 (opzione) |
1Rc1/4 (opzioni) |
0Accessori di installazione standard |
| 1Funzione di feedback della posizione della valvola |
R Viaggio per angolo |
D doppia azione |
ATipo di sicurezza intrinseca |
2NPT1/2 (opzione) |
2NPT 1 / 4 (opzioni) |
0Accessori di installazione (foto) |
| 2HART |
_____. |
_____. |
BTipo a prova di fiamma |
_____. |
_____. |
0Quartierturen installazione
(dimensioni personalizzate per l'acquirente)
|
| Feedback sulla posizione della valvola 3 + HART |
_____. |
_____. |
_____. |
_____. |
_____. |
_____. |
D: Potete offrire i campioni gratuiti?
A: Si', ma dipende dai prodotti, Pls contattaci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual e'il suo campo di attività?
R: Il nostro ambito di attività è:Servizio di parti di automazione per esportatori con contenitore pieno e venditacilindro d' aria, trattamento delle sorgenti d' aria, valvola solenoide,valvola d'aria,Valvola motorizzatrice,Valvola in ottone, valvola idraulica, cilindro idraulico, aria e olioadesione, manometroE così via.
D:WChe tipo di prodotti puoi produrre?
R: Possiamo produrre molti tipi di acciaio inossidabile, ottone, alluminiolavorazione dei materiali.Come se fosse alto.pressione Valvola / valvola solenoide / valvola elettricavalvola dell'acqua/valvola pneumatica/cilindro ad aria/valvola idraulica/accumulatore idraulicoprodotti e così via.
D: Il prodotto può essere realizzato con il nostro logo e il nostro marchio?
R: Sì, certo, possiamo fare. Siamo fornitori OEM da anni e professionisti per fare. Ma devi darci l' autorizzazione se possibile.
D: Potete fornire prodotti di marca pneumatici e idraulici originali?
R: Sì, possiamo fornire come Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser ecc.
D: C'è una garanzia disponibile?
R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.
D: Il connettore è in sistema britannico o metrico?
A: Il filo G è cilindrico e non si sigilla da solo, richiedendo guarnizioni aggiuntive per evitare perdite.e i fili interni ed esterni diventano sempre più stretti quando strettiLa tenuta si ottiene attraverso la deformazione dei fili e per migliorare l'effetto di tenuta si usa solitamente un sigillante o un nastro.
Il filo G è un tubo cilindrico retto utilizzato per collegamenti non sigillati; il filo PT è un tubo conico che si basa sulla deformazione e la sigillatura del filo stesso;NPT è anche un tubo conico con un profilo dentale angolo di 60 gradi, utilizzato principalmente in Nord America
D: Come si convertono le unità di pressione: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
D: Cosa causa di solito il burnout delle bobine di valvola solenoide?
A: tensione e hz errate, frequenti commutazioni, testa pilota che entra nel liquido, problemi con il nucleo della valvola e la molla,ambiente caldo, vibrazioni pesanti, ecc.
D: Cosa si deve notare per i componenti pneumatici in ambienti ad alta temperatura o a freddo estremo?
| Punto focale |
Contro misure per l'ambiente ad alta temperatura |
Contro misure per l'ambiente a freddo estremo |
| Scele |
Fluoro gomma, PTFE |
Nitrile a bassa temperatura, gomma di silicone, poliuretano |
| Lubrificazione |
Grassi sintetici ad alta temperatura (bassa volatilità) |
Grassi a bassa temperatura (basso punto di versamento, bassa viscosità) |
| Trattamento dell'approvvigionamento di aria |
Rafforzare il raffreddamento, eliminare l'acqua in modo efficiente |
Asciugatura a punto di rugiada ultra basso (tipo di refrigerazione + assorbimento), tracciamento termico |
| Componenti metallici |
Acquisizione di riserve |
Selezionare materiali con resistenza a basse temperature, prevenire perdite a causa di contrazione a freddo |
| Componenti di controllo |
Coili di grado resistente al calore, dissipazione del calore, basso consumo energetico |
Installare scatole di isolamento, riscaldamento locale, prevenire la condensazione fredda |
| Installazione |
Tenere lontano da fonti di calore, aggiungere piastre isolanti |
Evitare l'esposizione al vento e alla neve, avvolgere con materiali isolanti termici |
