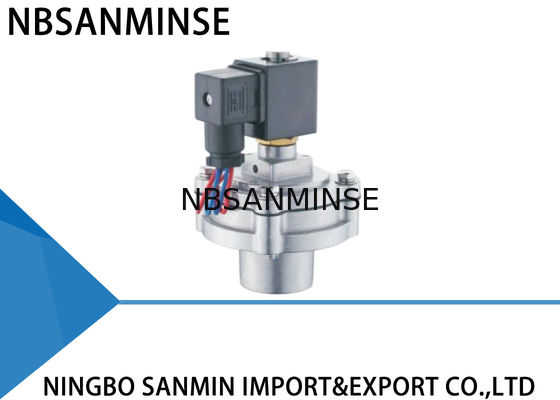

Valvola a impulsi pneumatica serie QG-Y-25, tipo simile GOYEN, diaframma singolo incassato da 1" G
Tipo simile GOYEN
Tipo incassato
Parametri Tecnici
|
Angolo retto |
Incassato |
In linea |
Plug |
| Pressione di progettazione |
0.3~0.8MPa |
0.2~0.8MPa |
0.3~0.8MPa |
0.2~1.0MPa |
| Pressione di esercizio |
0.3~0.6MPa |
0.2~0.6MPa |
0.3~0.6MPa |
0.2~0.6MPa |
| Temperatura ambiente |
-25~60°C Personalizzabile per temperature più basse o più alte |
| Umidità relativa |
≤85% |
| Fluido di lavoro |
Aria pulita |
| Tensione |
AC220V/DC24V/AC110V/AC24V Personalizzabile |
| Classe di protezione |
IP65 |
| Vita del diaframma |
Oltre un milione di cicli |
| Cv/Kv |
Chiamaci per dettagli |
Costruzione Materiali
| Corpo |
Pressofuso ADC12 |
| Armatura |
Acciaio inossidabile 430FR |
| Diaframma |
Nitrile o Viton |
| Molla |
Acciaio inossidabile 321 |
| Elementi di fissaggio |
Acciaio inossidabile 302 |
Guasti comuni e risoluzione dei problemi
| Periodo di utilizzo |
Fenomeni di guasto |
Possibile motivo |
Risoluzione dei problemi |
| Durante l'installazione e la messa in servizio |
Le valvole non si aprono completamente, ma la parte principale agisce. |
Controllare la pressione della camera del gas per vedere se è troppo bassa. |
Controllare la perdita |
| Alcune valvole non funzionano, ma le altre sono normali. |
Controllare il collegamento della bobina della valvola e la bobina |
Sostituire gli accessori |
| Le valvole non si chiudono completamente. C'è una perdita. Non c'è modo di stabilire una camera del gas. |
Valvola a Y. Alcune valvole per la stessa camera del gas perdono, causando perdite per tutte le valvole. |
Controllare la perdita |
| Valvola a Z. L'ingresso della valvola e il bocchettone di soffiaggio sono installati al contrario. |
Reinstallare |
| Alcune valvole non si chiudono. C'è una perdita. |
C'è dello sporco o detriti sul diaframma, che blocca il nucleo mobile. |
Pulire il diaframma e verificare che il diaframma sia completo. Controllare il nucleo mobile e il blocco dell'aria. |
| La chiusura di una valvola è lenta. |
L'orifizio del diaframma è bloccato. |
Sbloccare l'orifizio del diaframma |
| Durante il periodo di utilizzo |
Alcune valvole perdono. Il diaframma non si chiude ermeticamente e la valvola rimane sempre aperta un po'.
C'è dello sporco o detriti sul diaframma, la parte principale è danneggiata. Il nucleo mobile è bloccato.
|
Pulire il diaframma e verificare che il pezzo del diaframma sia completo. Controllare il nucleo mobile e il blocco dell'aria. Sostituire gli accessori se necessario. |
Bobina calda e bruciata. |
| È rimasta accesa troppo a lungo. |
Controllare la condizione di funzionamento del sistema di controllo. |
La tensione è presente ma la valvola non funziona. |
| Diaframma danneggiato e orifizio bloccato. |
Sostituire gli accessori in tempo. |
La temperatura ambiente è inferiore a -20°C. La valvola perde e non si apre. |
| La temperatura ambiente è troppo bassa e c'è brina nella valvola. |
Prestare attenzione all'isolamento e al mantenimento delle temperature corrette. |
D: Potreste offrire campioni gratuiti?
|
R: Sì,
ma dipende dai prodotti, si prega di contattarci ina@pneuhydr.com o whatsapp 0086 15168536055 D: Qual è il vostro ambito di attività?
R: Il nostro ambito di attività è il servizio di esportazione di parti di automazione con container completo, e la vendita di cilindri pneumatici, trattamento della fonte d'aria, valvole a solenoide, valvole pneumatiche, valvole motorizzate, valvole in ottone, valvole idrauliche, cilindri idraulici, raccordi aria e olio, manometri, ecc.
D: Che tipi di prodotti potete realizzare?R: Possiamo realizzare molti tipi di lavorazioni di materiali in acciaio inossidabile, ottone, alluminio. Come valvole ad alta pressione / valvole a solenoide / valvole elettriche / valvole dell'acqua / valvole pneumatiche / cilindri pneumatici / valvole idrauliche / accumulatori idraulici e così via.D: Il prodotto può essere realizzato con il nostro logo e marchio?R: Sì, certo, possiamo farlo. Siamo fornitori OEM da anni e siamo professionali nel farlo. Ma è necessario darci l'autorizzazione se è possibile.D: Potete fornire prodotti originali di marchi pneumatici e idraulici famosi?R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ecc. D: C'è una garanzia disponibile?R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.D: Il connettore è in sistema britannico o metrico? Qual è la differenza tra le filettature PT, NPT e G?R: La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche, e le filettature interne ed esterne diventano sempre più strette quando vengono serrate. La tenuta viene ottenuta attraverso la deformazione delle filettature, e sigillanti o nastro vengono solitamente utilizzati in combinazione per migliorare l'effetto di tenuta.
La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sulla tenuta della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America.D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²?R: 1MPa=10bar≈145psi≈10kg
D: Cosa causa solitamente la bruciatura delle bobine delle valvole a solenoide?R: Tensione e frequenza errate, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo della valvola e alla molla, ambiente caldo, vibrazioni pesanti, ecc. D: Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi?Punto focaleContromisure per ambienti ad alta temperaturaContromisure per ambienti estremamente freddi GuarnizioniFluororubber, PTFENitrile a bassa temperatura, gomma siliconica, poliuretanoLubrificazioneGrasso sintetico ad alta temperatura (bassa volatilità)Grasso a bassa temperatura (basso punto di scorrimento, bassa viscosità)Trattamento dell'alimentazione dell'aria
Rafforzare il raffreddamento, rimozione efficiente dell'acqua
Asciugatura a punto di rugiada ultra-basso (refrigerazione + tipo adsorbente), tracciatura termica
Componenti metallici
Riserva gioco di espansione
Componenti di controllo
Bobine di grado ad alta resistenza al calore, dissipazione del calore, basso consumo energetico
Installare scatole isolanti, riscaldamento locale, prevenire la condensazione a freddo
Installazione Tenere lontano da fonti di calore, aggiungere piastre isolanti
Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti termici
