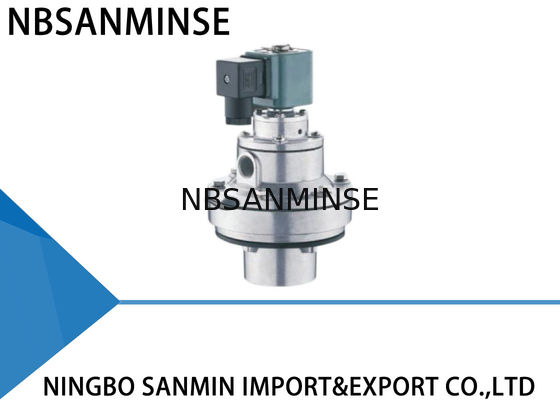

QD - Y - 40S / 50S / 62S / 76S / 102S SBFEC Tipo Simile con Membrana Doppia Integrata
Parametri Tecnici
|
Angolo retto |
Integrato |
In linea |
Spina |
| Pressione di progetto |
0.3~0.8MPa |
0.2~0.8MPa |
0.3~0.8MPa |
0.2~1.0MPa |
| Pressione di esercizio |
0.3~0.6MPa |
0.2~0.6MPa |
0.3~0.6MPa |
0.2~0.6MPa |
| Temperatura ambiente |
-25~60°C Personalizzabile per temperature più basse o più alte |
| Umidità relativa |
≤85% |
| Fluido di lavoro |
Aria pulita |
| Tensione |
AC220V/DC24V/AC110V/AC24V Personalizzabile |
| Classe di protezione |
IP65 |
| Vita della membrana |
Oltre un milione di cicli |
| Cv/Kv |
Chiamaci per i dettagli |
Costruzione Materiali
Corpo: pressofuso ADC12
Indotto: acciaio inossidabile 430 FR
Membrana: Nitrile o Viton
Molla: acciaio inossidabile 321
Elementi di fissaggio: acciaio inossidabile 302
Per tutte le valvole verranno selezionate e utilizzate membrane di buona qualità, con ogni parte controllata in ogni procedura di produzione, e immesse nella linea di assemblaggio in conformità con tutte le procedure. Ogni valvola finita sarà sottoposta al test di soffiaggio elettrificato.
| Periodo di utilizzo |
Fenomeni di guasto |
Possibile causa |
Risoluzione dei problemi |
| Durante l'installazione e la messa in servizio |
Le valvole non si aprono completamente, ma la parte di guida agisce. |
Controllare la pressione della cupola del gas per vedere se è troppo bassa. |
Controllare le perdite |
| Alcune valvole non funzionano, ma le altre sono normali. |
Controllare il collegamento della bobina della valvola e la bobina |
Sostituire gli accessori |
| Le valvole non si chiudono completamente. Ci sono perdite. Non c'è modo di stabilire una cupola di gas. |
Valvola a Y. Alcune valvole per la stessa cupola di gas perdono, causando perdite per tutte le valvole. |
Controllare le perdite |
| Valvola a Z. L'ingresso della valvola e il beccuccio di soffiaggio sono installati al contrario. |
Reinstallare |
| Alcune valvole non si chiudono. Ci sono perdite. |
C'è dello sporco o detriti sulla membrana, che blocca il nucleo mobile di ferro. |
Pulire la membrana e verificare che la membrana sia completa. Controllare il nucleo mobile di ferro e il blocco dell'aria. |
| Una valvola si chiude lentamente. |
L'orifizio della membrana è bloccato. |
Sbloccare l'orifizio della membrana |
| Durante il periodo di utilizzo |
Alcune valvole perdono. La membrana non si chiude ermeticamente e la valvola rimane sempre aperta un
po'.
|
C'è dello sporco o detriti sulla membrana, la parte di guida è danneggiata. Il nucleo mobile di ferro è bloccato. |
Pulire la membrana e verificare che il pezzo di membrana sia completo. Controllare il nucleo mobile di ferro e il blocco dell'aria. Sostituire gli accessori se necessario. |
| Bobina calda e bruciata. |
È rimasta accesa troppo a lungo. |
Controllare le condizioni di funzionamento del sistema di controllo. |
| C'è tensione ma la valvola non funziona. |
Membrana danneggiata e orifizio bloccato. |
Sostituire gli accessori in tempo. |
| La temperatura ambiente è inferiore a -20°C. La valvola perde e non si apre. |
La temperatura ambiente è troppo bassa e c'è brina nella valvola. |
Prestare attenzione all'isolamento e al mantenimento delle temperature corrette. |
Perché sceglierci
1: Vari stili per ogni prodotto e serie completa di prodotti pneumatici.
2: Ampia scorta per spedizione veloce.
3: Alta qualità a prezzo competitivo.
4: Ordine di campioni e ordini di piccole quantità sono accettabili.
5: Personalizzazione in base alle tue richieste speciali.
FAQ
D: Qual è la nostra quantità minima d'ordine?
R: La nostra quantità minima è 1 pezzo.
D: Qual è il prezzo del prodotto?
R: I nostri prezzi si basano sulle dimensioni e sul tipo di materiale, se puoi fornirmi le informazioni,
allora possiamo darti un prezzo stimato solo a scopo di riferimento. Possiamo fare qualsiasi dimensione e qualsiasi design.
D: che tipi di prodotti potete realizzare?
R: Possiamo realizzare molti tipi di materiali in acciaio inossidabile e ottone, alluminio. Valvole/elettrovalvole/valvole elettriche/valvole pneumatiche e prodotti cilindri pneumatici e così via.
D: La vostra azienda dispone di personale tecnico specializzato?
R: Progettazione secondo le vostre esigenze, e abbiamo il controllo qualità per effettuare un'ispezione al 100%
D: Il prodotto può essere realizzato con il nostro logo e marchio?
R: Sì, certo, possiamo farlo. Siamo fornitori OEM da anni e professionisti nel farlo. Ma devi darci l'autorizzazione per lavorare.
D: Potreste offrire campioni gratuiti?
R: Sì, ma dipende dai prodotti, Si prega di contattarci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual è il vostro ambito di attività?
R: Il nostro ambito di attività èservizio di esportazione di parti di automazione con container completo, e vendita dicilindri pneumatici, trattamento sorgente d'aria, elettrovalvole,valvole pneumatiche,valvole motorizzate, valvole in ottone, valvole idrauliche, cilindri idraulici, aria e olio raccordi, manometri ecc.
D:Wche tipi di prodotti potete realizzare?
R: Possiamo realizzare molti tipi di acciaio inossidabile, ottone, alluminiolavorazione materiali.come altapressione Valvole / elettrovalvole / valvole elettriche valvole dell'acqua/valvole pneumatiche/cilindri pneumatici/valvole idrauliche/accumulatori idrauliciprodotti e così via.
D: Il prodotto può essere realizzato con il nostro logo e marchio?
R: Sì, certo, possiamo farlo. Siamo fornitori OEM da anni e professionisti nel farlo. Ma devi darci l'autorizzazione se è possibile.
D: Potete fornire beni di marca pneumatici e idraulici originali famosi?
R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ecc.
D: È disponibile una garanzia?
R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.
D: Il connettore è in sistema britannico o metrico? Qual è la differenza tra filettature PT, NPT e G?
R: La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche, e le filettature interne ed esterne diventano sempre più strette quando serrate. La tenuta è ottenuta attraverso la deformazione delle filettature, e sigillanti o nastro vengono solitamente utilizzati in combinazione per migliorare l'effetto di tenuta.
La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e tenuta della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America.
D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg
D: Cosa causa solitamente la bruciatura delle bobine delle elettrovalvole?
R: Tensione e frequenza errate, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo della valvola e alla molla,ambiente caldo, forte vibrazione ecc.
D: Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi?
| Punto focale |
Contromisure per ambienti ad alta temperatura |
Contromisure per ambienti estremamente freddi |
| Guarnizioni |
Gomma fluorurata, PTFE |
Nitrile a bassa temperatura, gomma siliconica, poliuretano |
| Lubrificazione |
Grasso sintetico ad alta temperatura (bassa volatilità) |
Grasso a bassa temperatura (basso punto di scorrimento, bassa viscosità) |
| Trattamento dell'aria di alimentazione |
Rafforzare il raffreddamento, rimozione efficiente dell'acqua |
Asciugatura a punto di rugiada ultra-basso (tipo refrigerazione + adsorbimento), tracciatura termica |
| Componenti metallici |
Riserva spazio di espansione |
Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al ritiro a freddo |
| Componenti di controllo |
Bobine di grado ad alta resistenza al calore, dissipazione del calore, basso consumo energetico |
Installare scatole isolanti, riscaldamento locale, prevenire la condensazione a freddo |
| Installazione |
Tenere lontano da fonti di calore, aggiungere piastre isolanti |
Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti termici |
