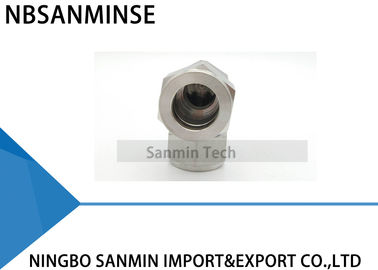

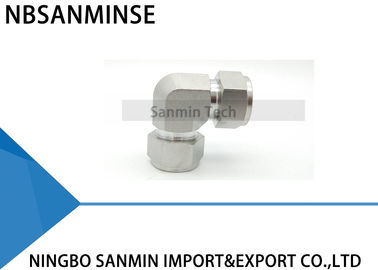

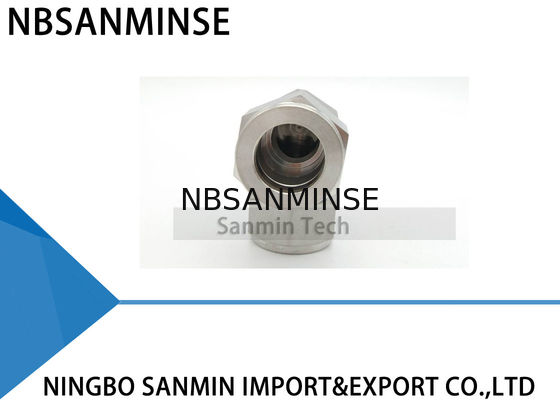

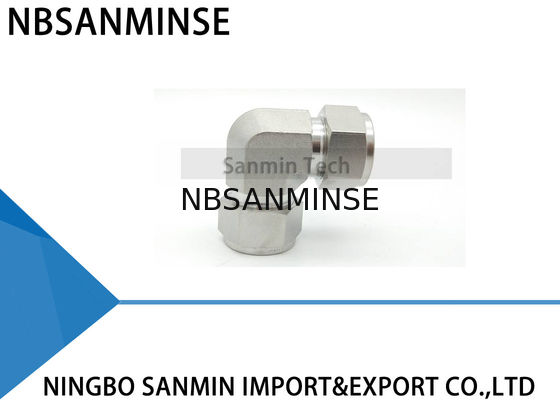

Gomito a Unione UE Acciaio Inossidabile SS316L Raccordo Idraulico Raccordo Pneumatico Aria Alta Qualità Sanmin
Istruzioni per l'installazione
I raccordi vengono forniti assemblati e serrati a mano. Lo smontaggio prima dell'uso può consentire l'ingresso di sporco o altre particelle
1. Inserire il tubo nel raccordo
Verificare che il tubo poggi saldamente sulla spalla del raccordo e che il dado sia serrato a mano. A questo punto si consiglia di tracciare un segno sull'esagono che si estende sul corpo del raccordo. Questo segno servirà come indicatore del punto di partenza e del corretto serraggio.
2. Serrare il dado
Sono necessarie 1-1/4 di giro del dado per 1/4" (6 mm) e superiori (Vedi Fig. A)
Sono necessari 3/4 di giro del dado per 3/16" (4 mm) e inferiori (Vedi Fig. B)
Istruzioni di rimontaggio
Le connessioni possono essere scollegate e ricollegate ripetutamente, senza perdita di tenuta.
1. Prima di scollegare, segnare la posizione del dado rispetto al corpo del raccordo.
2. Per rimontare, utilizzare una chiave per serrare il dado alla posizione originale.
3. Serrare leggermente con una chiave fino a sentire un leggero aumento della coppia.
Taglio del tubo
Si possono utilizzare due metodi diversi per tagliare i tubi:
1. Tagliatubi
2. Sega
Avvertenze
Non tenere il tubo in una morsa nel punto in cui verrà inserito nel raccordo (la morsa lascerà un segno sul tubo che potrebbe causare perdite e potrebbe causare ovalizzazione).
Manipolazione del tubo
Graffi sul tubo potrebbero causare perdite. È quindi importante maneggiare il tubo con cura per ridurre il rischio di perdite.
Ispezione del tubo
Utilizzo: Questo è un calibro "No-Go" e deve essere utilizzato come segue:
Effettuare il montaggio del raccordo secondo le seguenti istruzioni: 1/4 di pollice (6 mm), 3/8 di pollice, 1/2 pollice (12 mm) - effettuare 1-1/4 di giro da serrato a mano. Controllare lo spazio tra il dado e il corpo, utilizzando il calibro della misura appropriata. Se il calibro entra facilmente nello spazio, serrare ulteriormente il dado fino a quando il calibro non può entrare nello spazio.
Alta sicurezza
Nelle applicazioni in cui esistono condizioni severe e alta pressione, raccomandiamo le seguenti procedure di installazione:
1. Verificare che il dado sia serrato a mano
2. Inserire il tubo (fino alla spalla)
3. Ruotare il dado con una chiave fino a quando il tubo non ruota liberamente.
4. Segnare la posizione del dado.
5. Ruotare il dado di 1-1/4 di giro.
Questo metodo garantisce che anche se il diametro esterno del tubo è al minimo della tolleranza, le ghiere saranno a contatto con il tubo per l'intero 1-1/4 di giro.
Per garantire la massima affidabilità e prestazioni del raccordo, è necessario prestare la massima attenzione nella scelta del tubo per ogni applicazione.
Selezione del tubo
Quattro variabili devono essere considerate quando si ordina il tubo da utilizzare con i raccordi:
1. Materiale
2. Spessore della parete del tubo
3. Finitura superficiale del tubo
4. Durezza del tubo
Il tubo deve essere conforme allo standard ASTM A213 o ASTM A269, essere senza saldatura e completamente ricotto.
Il tubo deve essere privo di graffi e adatto alla piegatura e alla svasatura.
Perché sceglierci
1: Ordine di campioni e ordini di piccole quantità sono accettabili.
2: Qualità affidabile garantita e servizio post-vendita attivo
3: Garanzia di qualità di un anno
4: Ampio stock per spedizioni rapide.
5: Personalizzazione in base alla tua richiesta speciale.
D: Potreste offrire campioni gratuiti?
R: Sì, ma dipende dai prodotti, Contattaci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual è il tuo ambito di attività?
R: Il nostro ambito di attività èservizio di esportazione di parti di automazione con container completo, e vendita dicilindri pneumatici, trattamento sorgente aria, valvole a solenoide,valvole pneumatiche, valvole motorizzate, valvole in ottone, valvole idrauliche, cilindri idraulici,raccordi aria e olio, manometri, ecc.D: Che tipi di prodotti potete realizzare? R: Possiamo realizzare molti tipi di lavorazioni di materiali in acciaio inossidabile, ottone, alluminio.come valvole ad alta pressione / valvole a solenoide / valvole elettriche / valvole dell'acqua / valvole pneumatiche / cilindri pneumatici / valvole idrauliche / accumulatori idraulici e così via.D: Il prodotto può essere realizzato con il nostro logo e marchio?R: Sì, certo, possiamo farlo. Siamo fornitori OEM da anni e professionali nel farlo. Ma devi darci l'autorizzazione se è possibile.
D: Potete fornire beni originali di marchi pneumatici e idraulici famosi?R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ecc.D: C'è una garanzia disponibile?
R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.D: Il connettore è in sistema britannico o metrico? Qual è la differenza tra filettature PT, NPT e G? R:La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche e le filettature interne ed esterne diventano sempre più strette quando serrate. La tenuta è ottenuta attraverso la deformazione delle filettature, e sigillante o nastro vengono solitamente utilizzati in combinazione per migliorare l'effetto di tenuta.La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sigillatura del filo stesso; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America.D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²? R: 1MPa=10bar≈145psi≈10kgD: Cosa causa solitamente il bruciamento delle bobine delle valvole a solenoide?R: Tensione e frequenza errate, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo e alla molla della valvola, ambiente caldo, forte vibrazione, ecc.D: Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi?Punto focaleContromisure per ambienti ad alta temperaturaContromisure per ambienti estremamente freddi
Guarnizioni
Gomma fluorurata, PTFE
Nitrile a bassa temperatura, gomma siliconica, poliuretano
Lubrificazione
Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti termici Grasso per basse temperature (basso punto di scorrimento, bassa viscosità)
Trattamento dell'aria di alimentazione
Rafforzare il raffreddamento, rimozione efficiente dell'acqua
Asciugatura a punto di rugiada ultra-basso (tipo refrigerazione + adsorbimento), tracciatura termica Componenti metallici
Prevedere gioco di espansione
Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al restringimento a freddo
Componenti di controllo
Bobine di grado ad alta resistenza al calore, dissipazione del calore, basso consumo energetico
Installare scatole isolanti, riscaldamento locale, prevenire la condensazione a freddoInstallazione Tenere lontano da fonti di calore, aggiungere piastre isolanti
Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti termici Raccordi tubo, raccordo maschio femmina in ottone, raccordo maschio femmina, raccordo tubo, raccordo tubo in plastica, raccordo in plastica, raccordo pneumatico, raccordo a innesto, raccordo rapido, connessione rapida, raccordi rapidi, SS304, raccordi in acciaio inossidabile, raccordi tubo in acciaio inossidabile, raccordi a T, raccordi filettati in acciaio inossidabile, connettore tubo, raccordo tubo, connessione tubo, giunto tubo, innesto rapido in plastica, accoppiatori, parti pneumatiche, unione filettata, raccordo pneumatico, raccordo a innesto, controllo di velocità, raccordi di arresto, raccordo tubo a connessione rapida, controllo di velocità, valvole di ritegno, valvole manuali, valvole a sfera, raccordo scorrevole manuale, valvola di controllo aria, mini raccordo, raccordo a innesto, raccordo di transizione, raccordo a innesto, raccordo a compressione, raccordo in acciaio inossidabile 316L
