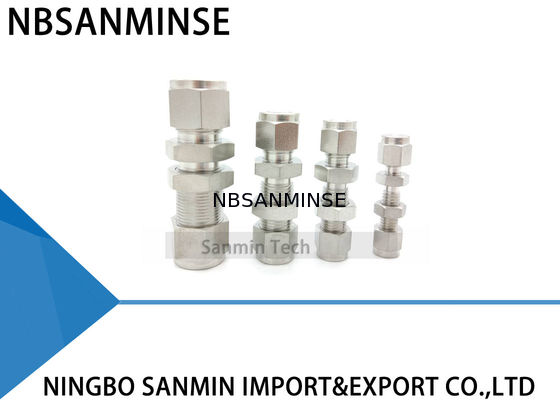

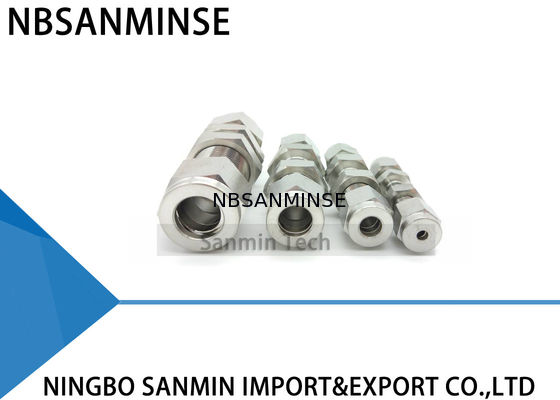

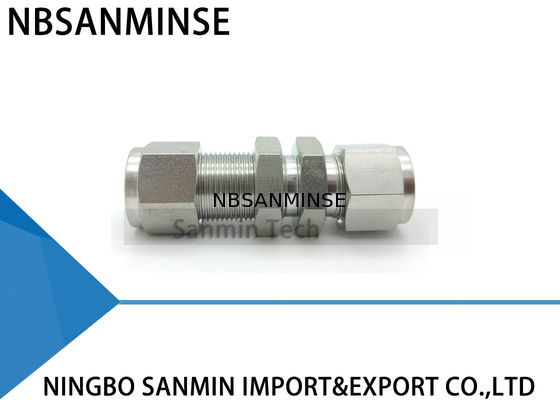

Unione a Passaparete in Acciaio Inox SS316L Raccordo Pneumatico Raccordo Idraulico Alta Qualità Sanmin
Descrizione Raccordi Tubi
Il raccordo per tubi è un meccanismo utilizzato sia per sigillare che per bloccare il tubo. Il vantaggio meccanico e la geometria di questo tipo di raccordo producono un assemblaggio a tenuta stagna.
Per assemblare, inserire semplicemente il tubo nell'assemblaggio completo fino a quando il tubo non raggiunge il fondo contro la spalla del corpo del raccordo. Le due ghiere vengono spinte in avanti tra il dado e il corpo del raccordo utilizzando la forza meccanica creata ruotando il dado in senso orario. La ghiera posteriore viene spinta contro la parte posteriore rastremata della ghiera anteriore, che viene spinta dalla forza nella bocca rastremata del corpo.
La ghiera posteriore viene crimpata radialmente verso l'interno sul tubo mentre solleva la ghiera anteriore per formare una tenuta a faccia intera sulla superficie rastremata del corpo.
Il giro di 1-1/4 del dado dalla posizione serrata a mano assicura una guida costante dei membri di tenuta. Ciò garantisce una tenuta efficace contro alte pressioni e condizioni di ultra vuoto spinto.
Istruzioni di Installazione
I raccordi vengono forniti assemblati e serrati a mano. Lo smontaggio prima dell'uso può consentire l'ingresso di sporco o altre particelle
1. Inserire il tubo nel raccordo
Verificare che il tubo poggi saldamente sulla spalla del raccordo e che il dado sia serrato a mano. A questo punto si consiglia di tracciare un segno sull'esagono che si estende sul corpo del raccordo. Questo segno servirà da indicatore per il punto di partenza e il corretto serraggio.
2. Serrare il dado
Sono necessari 1-1/4 giri del dado per 1/4” (6 mm) e superiori (vedere Fig. A)
Sono necessari 3/4 di giro del dado per 3/16” (4 mm) e inferiori (vedere Fig. B)
Istruzioni di Rimontaggio
Le connessioni possono essere scollegate e ricollegate ripetutamente, senza perdita di tenuta.
1. Prima di scollegare, segnare la posizione del dado rispetto al corpo del raccordo.
2. Per rimontare, utilizzare una chiave per serrare il dado alla posizione originale.
3. Serrare leggermente con una chiave fino a sentire un leggero aumento della coppia.
Tagliatubi
Per ottenere una connessione a tenuta stagna, il tubo deve essere tagliato perpendicolarmente. Si consiglia un tagliatubi di buona qualità con la lama appropriata per il materiale del tubo.
Non cercare di ridurre il tempo di taglio effettuando tagli profondi ad ogni giro del tagliatubi. Questo indurirà il tubo.
L'estremità del tubo deve essere sbavata per evitare danni al raccordo e per garantire che il tubo raggiunga il fondo del raccordo.
Avviso
Non tenere il tubo in una morsa nel punto in cui verrà inserito nel raccordo (la morsa lascerà un segno sul tubo che potrebbe causare perdite e potrebbe causare ovalizzazione).
Maneggio Tubi
I graffi sul tubo potrebbero causare perdite. È quindi importante maneggiare il tubo con cura per ridurre il rischio di perdite.
Ispezione Tubi
Uso: Questo è un calibro "No-Go" e deve essere utilizzato come segue:
Effettuare il raccordo secondo le seguenti istruzioni: 1/4 di pollice (6 mm), 3/8 di pollice, 1/2 pollice (12 mm) - effettuare 1-1/4 giri da serrato a mano. Controllare lo spazio tra il dado e il corpo, utilizzando il calibro della misura appropriata. Se il calibro entra facilmente nello spazio, serrare ulteriormente il dado fino a quando il calibro non può entrare nello spazio
Alta Sicurezza
In applicazioni dove esistono condizioni severe e alta pressione, raccomandiamo le seguenti procedure di installazione:
1. Verificare che il dado sia serrato a mano
2. Inserire il tubo (fino alla spalla)
3. Ruotare il dado con una chiave fino a quando il tubo non ruota liberamente.
4. Segnare la posizione del dado.
5. Ruotare il dado di 1-1/4 giri.
Questo metodo assicura che anche se il diametro esterno del tubo è al minimo della tolleranza, le ghiere saranno a contatto con il tubo per l'intera rotazione di 1-1/4.
Per garantire la massima affidabilità e prestazioni del raccordo, è necessario prestare grande attenzione nella scelta del tubo per ogni applicazione
Perché sceglierci
1: Alta qualità a prezzo competitivo.
2: Ordine campione e ordine di piccole quantità sono accettabili.
3: Personalizzazione secondo la vostra richiesta speciale.
4: Fornire informazioni gratuite sui prodotti.
5: Qualità affidabile garantita e servizio post-vendita attivo
D: Potreste offrire campioni gratuiti?
R: Sì, ma dipende dai prodotti, si prega di contattarci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual è il vostro ambito di attività?
R: Il nostro ambito di attività è il servizio di esportazione di parti di automazione con container completo, e la vendita di cilindri pneumatici, trattamento sorgente aria, valvole a solenoide, valvole pneumatiche, valvole motorizzate, valvole in ottone, valvole idrauliche, cilindri idraulici, raccordi aria e olio, manometri, ecc.D: Che tipi di prodotti potete realizzare?R: Possiamo realizzare molti tipi di lavorazioni di materiali in acciaio inossidabile, ottone, alluminio. Come valvole ad alta pressione / valvole a solenoide / valvole elettriche / valvole dell'acqua / valvole pneumatiche / cilindri pneumatici / valvole idrauliche / accumulatori idraulici e così via.D: Il prodotto può essere realizzato con il nostro logo e marchio?R: Sì, certo, possiamo farlo. Siamo fornitori OEM da anni e professionisti nel farlo. Ma è necessario fornirci l'autorizzazione, se possibile.D: Potete fornire beni di marca pneumatici e idraulici originali famosi? R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, ecc.D: C'è una garanzia disponibile?R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.D: Il connettore è in sistema britannico o metrico? Qual è la differenza tra filettature PT, NPT e G?
R: La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche e le filettature interne ed esterne diventano sempre più strette quando serrate. La tenuta è ottenuta attraverso la deformazione delle filettature, e sigillante o nastro vengono solitamente utilizzati in combinazione per migliorare l'effetto di tenutaLa filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sigillatura della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord AmericaD: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kgD: Cosa causa solitamente il bruciamento delle bobine delle valvole a solenoide? R: Tensione e Hz errati, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo della valvola e alla molla, ambiente caldo, vibrazioni pesanti, ecc.D: Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi?Punto focaleContromisure per ambienti ad alta temperatura Contromisure per ambienti estremamente freddiGuarnizioniGomma fluorurata, PTFENitrile a bassa temperatura, gomma siliconica, poliuretanoLubrificazioneGrasso sintetico per alte temperature (bassa volatilità)Grasso per basse temperature (basso punto di scorrimento, bassa viscosità)
Trattamento dell'aria di alimentazione
Rafforzare il raffreddamento, rimozione efficiente dell'acqua
Asciugatura a punto di rugiada ultra-basso (tipo refrigerazione + adsorbimento), tracciamento termico
Componenti metallici
Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al restringimento a freddo
Componenti di controllo
Bobine di grado ad alta resistenza al calore, dissipazione del calore, basso consumo energetico
Installare scatole isolanti, riscaldamento locale, prevenire la condensazione a freddo Installazione
Tenere lontano da fonti di calore, aggiungere piastre isolanti
Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti termici
