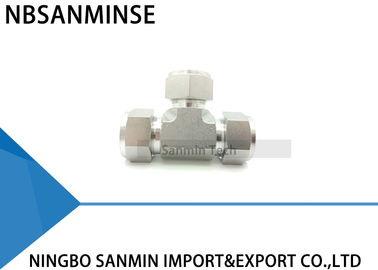

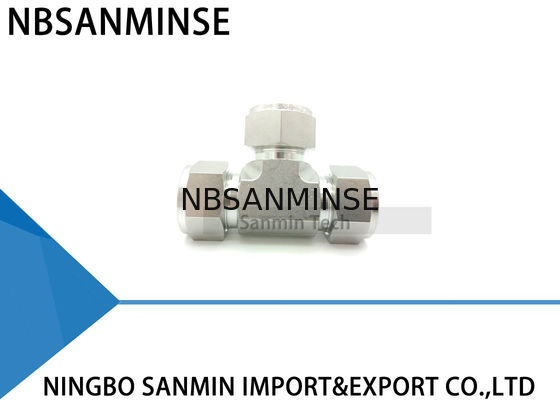

UT Union Tee Acciaio Inossidabile SS316L Raccordi per Tubi Pneumatici Raccordi Idraulici Alta Qualità Sanmin
Descrizione Raccordi per Tubi
Il raccordo per tubi è un meccanismo utilizzato sia per sigillare che per bloccare il tubo. Il vantaggio meccanico e la geometria di questo tipo di raccordo producono un assemblaggio a tenuta stagna.
Per assemblare, inserire semplicemente il tubo nell'assemblaggio completo fino a quando il tubo non raggiunge il fondo contro la spalla del corpo del raccordo. Le due ghiere vengono spinte in avanti tra il dado e il corpo del raccordo utilizzando la forza meccanica creata ruotando il dado in senso orario. La ghiera posteriore viene spinta contro la parte posteriore rastremata della ghiera anteriore, che viene spinta dalla forza nella bocca rastremata del corpo.
La ghiera posteriore viene crimpata radialmente verso l'interno sul tubo mentre solleva la ghiera anteriore per formare una tenuta a tutta faccia sulla superficie rastremata del corpo.
Il giro di 1-1/4 del dado dalla posizione serrata a mano assicura una guida costante dei membri di tenuta. Ciò garantisce una tenuta efficace contro alte pressioni e condizioni di ultra vuoto spinto.
Taglio Tubi
Si possono utilizzare due metodi diversi per tagliare i tubi:
1. Tagliatubi
2. Sega a mano
Taglio con Sega a Mano
Per tagliare il tubo con una sega a mano e ottenere estremità squadrate, il tubo deve essere tagliato con blocchi guida
Questo metodo di taglio richiede la sbavatura delle estremità del tubo.
Avviso
Non tenere il tubo in una morsa nel punto in cui verrà inserito nel raccordo (la morsa lascerà un segno sul tubo che potrebbe causare perdite e potrebbe causare ovalità).
Alcune precauzioni da prendere
1. I tubi non devono essere trascinati sul pavimento.
2. I tubi non devono essere trascinati da un portatubi, specialmente nel caso di tubi con diametro esterno grande
Ispezione Tubi
Utilizzo: Questo è un calibro "No-Go" e deve essere utilizzato come segue:
Assemblare il raccordo secondo le seguenti istruzioni: 1/4 di pollice (6 mm), 3/8 di pollice, 1/2 pollice (12 mm) - effettuare 1-1/4 giri dalla posizione serrata a mano. Controllare lo spazio tra il dado e il corpo, utilizzando il calibro della misura appropriata. Se il calibro entra facilmente nello spazio, serrare ulteriormente il dado fino a quando il calibro non può entrare nello spazio
Alta Sicurezza
In applicazioni dove esistono condizioni severe e alta pressione, raccomandiamo le seguenti procedure di installazione:
1. Verificare che il dado sia serrato a mano
2. Inserire il tubo (fino alla spalla)
3. Ruotare il dado con una chiave inglese fino a quando il tubo non ruota liberamente.
4. Segnare la posizione del dado.
5. Ruotare il dado di 1-1/4 giri.
Questo metodo assicura che anche se il diametro esterno del tubo è al minimo della tolleranza, le ghiere saranno a contatto con il tubo per l'intera rotazione di 1-1/4.
Per garantire la massima affidabilità e prestazioni del raccordo, è necessario prestare grande attenzione nella selezione del tubo per ogni applicazione
Perché sceglierci
1: Vari stili per ogni prodotto e serie completa di prodotti pneumatici.
2: Alta qualità a prezzo competitivo.
3: Ordine campione e ordine di piccole quantità sono accettabili.
4: Qualità affidabile garantita e servizio post-vendita attivo
5: Personalizzazione in base alla tua richiesta speciale.
D: Potreste offrire campioni gratuiti?
A: Sì, ma dipende dai prodotti, si prega di contattarci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual è il vostro ambito di attività?
A: Il nostro ambito di attività èservizio di esportazione di parti di automazione con container completo, e venditacilindri pneumatici, trattamento sorgente aria, valvole a solenoide, valvole pneumatiche, valvole motorizzate, valvole in ottone, valvole idrauliche, cilindri idraulici, aria e olio raccordi, manometri ecc.
D: Quali tipi di prodotti potete realizzare?A: Possiamo realizzare molti tipi di lavorazioni di materiali in acciaio inossidabile, ottone, alluminio.
come valvole ad alta pressione, valvole a solenoide, valvole elettriche, valvole per acqua, valvole pneumatiche, cilindri pneumatici, valvole idrauliche, accumulatori idraulici, ecc.D: Il prodotto può essere realizzato con il nostro logo e marchio? A: Sì, certo, possiamo farlo. Siamo fornitori OEM da anni e professionali nel farlo. Ma è necessario fornirci l'autorizzazione, se possibile.D: Potete fornire beni originali di marchi pneumatici e idraulici famosi, strumenti?A: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ecc.D: È disponibile una garanzia?A: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.D: Il connettore è in sistema britannico o metrico? Qual è la differenza tra filettature PT, NPT e G?A:La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche e le filettature interne ed esterne diventano sempre più strette quando serrate. La tenuta è ottenuta attraverso la deformazione delle filettature, e sigillante o nastro vengono solitamente utilizzati in combinazione per migliorare l'effetto di tenuta.La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sulla tenuta della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America.D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg
D: Cosa causa solitamente il bruciamento delle bobine delle valvole a solenoide?
A: Tensione e frequenza errate, commutazione frequente, testa pilota che entra nel liquido, problemi al nucleo della valvola e alla molla, ambiente caldo, vibrazioni pesanti, ecc.
D:
Componenti metallici Punto focale
Contromisure per ambienti ad alta temperatura
Contromisure per ambienti estremamente freddi
Guarnizioni Gomma fluorurata, PTFE
Nitrile a bassa temperatura, gomma siliconica, poliuretano
Lubrificazione
Grasso sintetico per alte temperature (bassa volatilità)
Grasso a bassa temperatura (basso punto di scorrimento, bassa viscosità)
Trattamento alimentazione ariaRafforzare il raffreddamento, rimozione efficiente dell'acqua Asciugatura a punto di rugiada ultra-basso (tipo refrigerazione + adsorbimento), tracciamento termico
Componenti metallici Spazio di espansione riservato
| Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al restringimento a freddo |
Componenti di controllo |
Bobine di grado ad alta resistenza al calore, dissipazione del calore, basso consumo energetico |
| Installare scatole isolanti, riscaldamento locale, prevenire la condensazione a freddo |
Installazione |
Tenere lontano da fonti di calore, aggiungere piastre isolanti |
| Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti termici |
