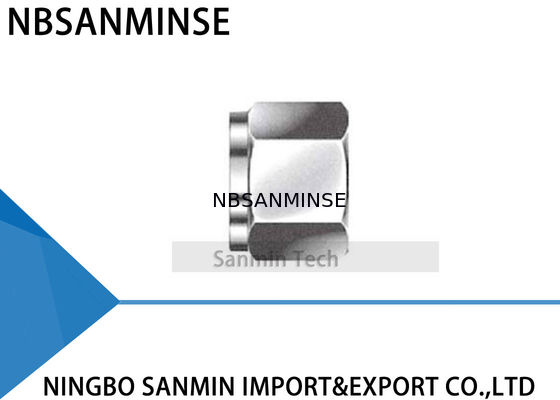

N Dado in acciaio inossidabile 316L per raccordi per tubi, raccordi per idraulica, alta qualità Sanmin
Istruzioni per l'installazione
I raccordi vengono forniti assemblati e serrati a mano. Lo smontaggio prima dell'uso può consentire l'ingresso di sporco o altre particelle
1. Inserire il tubo nel raccordo
Verificare che il tubo poggi saldamente sulla spalla del raccordo e che il dado sia serrato a mano. A questo punto si consiglia di tracciare un segno sul esagono che si estende sul corpo del raccordo. Questo segno servirà come indicatore del punto di partenza e del corretto serraggio.
2. Serrare il dado
Sono necessari 1-1/4 di giro del dado per 1/4" (6 mm) e superiori (vedere Fig. A)
Sono necessari 3/4 di giro del dado per 3/16" (4 mm) e inferiori (vedere Fig. B)
Istruzioni di rimontaggio
Le connessioni possono essere scollegate e ricollegate ripetutamente, senza perdita di tenuta.
1. Prima di scollegare, segnare la posizione del dado rispetto al corpo del raccordo.
2. Per rimontare, utilizzare una chiave per serrare il dado alla posizione originale.
3. Serrare leggermente con una chiave fino a sentire un leggero aumento della coppia.
Tagliatubi
Per ottenere una connessione a tenuta stagna, il tubo deve essere tagliato perpendicolarmente. Si consiglia un tagliatubi di buona qualità con la lama appropriata per il materiale del tubo.
Non cercare di ridurre il tempo di taglio effettuando tagli profondi ad ogni giro del tagliatubi. Questo indurirà il tubo.
L'estremità del tubo deve essere sbavata per evitare danni al raccordo e per garantire che il tubo raggiunga il fondo del raccordo.
Avviso
Non tenere il tubo in una morsa nel punto in cui verrà inserito nel raccordo (la morsa lascerà un segno sul tubo che potrebbe causare perdite e potrebbe causare ovalizzazione).
Maneggiamento del tubo
I graffi sul tubo potrebbero causare perdite. È quindi importante maneggiare il tubo con cura per ridurre il rischio di perdite.
Tubi in rame
Se si utilizza un tubo di rame da un rotolo, tenere l'estremità del tubo e srotolare il rotolo verso l'esterno, lasciando che il tubo poggi su una superficie piana.
Alta sicurezza
Nelle applicazioni in cui esistono condizioni severe e alta pressione, si consiglia di seguire le seguenti procedure di installazione:
1. Verificare che il dado sia serrato a mano
2. Inserire il tubo (fino alla spalla)
3. Ruotare il dado con una chiave fino a quando il tubo non ruota liberamente.
4. Segnare la posizione del dado.
5. Ruotare il dado di 1-1/4 di giro.
Questo metodo garantisce che anche se il diametro esterno del tubo è al limite inferiore della tolleranza, le ghiere saranno a contatto con il tubo per l'intero giro di 1-1/4.
Per garantire la massima affidabilità e prestazioni del raccordo, è necessario prestare molta attenzione nella scelta del tubo per ogni applicazione.
Selezione del tubo
Quattro variabili devono essere considerate quando si ordina il tubo da utilizzare con i raccordi:
1. Materiale
2. Spessore della parete del tubo
3. Finitura superficiale del tubo
4. Durezza del tubo
I tubi devono essere conformi agli standard ASTM A213 o ASTM A269, essere senza saldatura e completamente ricotti.
Il tubo deve essere privo di graffi e adatto alla piegatura e alla svasatura.
Perché sceglierci
1: Ordine di campioni e ordini di piccole quantità sono accettabili.
2: Personalizzazione in base alla tua richiesta speciale.
3: Fornire informazioni gratuite sui prodotti.
4: Qualità affidabile garantita e servizio post-vendita attivo
5: Garanzia di qualità di un anno
D: Potreste offrire campioni gratuiti?
R: Sì, ma dipende dai prodotti, si prega di contattarci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual è il vostro ambito di attività?
R: Il nostro ambito di attività èservizio di esportazione di parti di automazione con container completo, e vendita dicilindri pneumatici, trattamento sorgente d'aria, valvole a solenoide,valvole pneumatiche, valvole motorizzate, valvole in ottone, valvole idrauliche, cilindri idraulici,raccordi pneumatici e idraulici,manometri ecc.D: Che tipi di prodotti potete realizzare?R: Possiamo realizzare molti tipi di lavorazioni di materiali in acciaio inossidabile, ottone, alluminio.come valvole ad alta pressione, valvole a solenoide, valvole elettriche, valvole dell'acqua, valvole pneumatiche, cilindri pneumatici, valvole idrauliche, accumulatori idraulici e così via.
D: Il prodotto può essere realizzato con il nostro logo e marchio?R: Sì, certo, possiamo farlo. Siamo fornitori OEM da anni e professionali nel farlo. Ma è necessario fornirci l'autorizzazione, se possibile.D: Potete fornire beni originali di marchi pneumatici e idraulici famosi?
R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ecc.D: C'è una garanzia disponibile? R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.D: Il connettore è in sistema britannico o metrico? Qual è la differenza tra filettature PT, NPT e G?R:La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche e le filettature interne ed esterne diventano sempre più strette quando serrate. La sigillatura è ottenuta attraverso la deformazione delle filettature, e sigillanti o nastro vengono solitamente utilizzati in combinazione per migliorare l'effetto sigillante. La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sigillatura della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America.D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²?R: 1MPa=10bar≈145psi≈10kgD: Cosa causa solitamente il bruciamento delle bobine delle valvole a solenoide?R: Tensione e frequenza errate, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo e alla molla della valvola, ambiente caldo, vibrazioni pesanti, ecc.D: Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi?Punto focale
Contromisure per ambienti ad alta temperatura
Contromisure per ambienti estremamente freddi
Guarnizioni
Gomma fluorurata, PTFE
Installazione Lubrificazione
Grasso sintetico per alte temperature (bassa volatilità)
Grasso per basse temperature (basso punto di scorrimento, bassa viscosità)
Trattamento dell'aria di alimentazione Rafforzare il raffreddamento, rimozione efficiente dell'acqua
Asciugatura a punto di rugiada ultra-basso (tipo refrigerante + adsorbimento), riscaldamento a traccia
Componenti metallici
Prevedere gioco di espansione
Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al restringimento a freddo
Componenti di controlloBobine di grado ad alta resistenza al calore, dissipazione del calore, basso consumo energetico Installare scatole isolanti, riscaldamento locale, prevenire la condensazione a freddo
Installazione Tenere lontano da fonti di calore, aggiungere piastre isolanti
| Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti termici |
