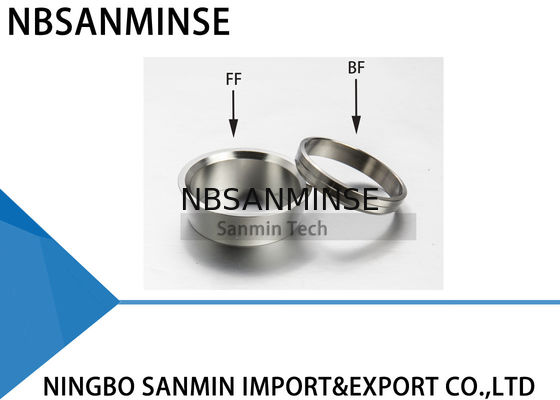

Tipo FF Front Ferrule Acciaio Inossidabile 316L Raccordo Tubo Raccordo Idraulico Alta Qualità Sanmin
Descrizione Raccordi Tubo
Il raccordo per tubi è un meccanismo utilizzato sia per sigillare che per afferrare il tubo. Il vantaggio meccanico e la geometria di questo tipo di raccordo producono un assemblaggio a tenuta stagna.
Per assemblare, inserire semplicemente il tubo nel gruppo completo fino a quando il tubo non raggiunge il fondo contro la spalla del corpo del raccordo. Le due ghiere vengono spinte in avanti tra il dado e il corpo del raccordo utilizzando la forza meccanica creata ruotando il dado in senso orario. La ghiera posteriore viene spinta contro la parte posteriore conica della ghiera anteriore, che viene spinta dalla forza nella bocca conica del corpo.
La ghiera posteriore viene crimpata radialmente verso l'interno sul tubo mentre la ghiera anteriore viene sollevata per formare una tenuta completa sulla superficie conica del corpo.
Il giro di 1-1/4 del dado dalla posizione serrata a mano assicura una spinta costante dei membri di tenuta. Ciò garantisce una tenuta efficace contro alte pressioni e condizioni di ultra vuoto spinto.
Istruzioni di installazione
I raccordi vengono forniti assemblati e serrati a mano. Lo smontaggio prima dell'uso può consentire l'ingresso di sporco o altre particelle
1. Inserire il tubo nel raccordo
Verificare che il tubo poggi saldamente sulla spalla del raccordo e che il dado sia serrato a mano. A questo punto si consiglia di tracciare un segno sull'esagono che si estende sul corpo del raccordo. Questo segno servirà da indicatore per il punto di partenza e il corretto serraggio.
2 Serrare il dado
Sono necessari 1-1/4 giri del dado per 1/4” (6 mm) e superiori (vedere Fig. A)
Sono necessari 3/4 di giro del dado per 3/16” (4 mm) e inferiori (vedere Fig. B)
Istruzioni di rimontaggio
Le connessioni possono essere scollegate e ricollegate ripetutamente, senza perdita di tenuta.
1. Prima di scollegare, segnare la posizione del dado rispetto al corpo del raccordo.
2. Per rimontare, utilizzare una chiave per serrare il dado alla posizione originale.
3. Serrare leggermente con una chiave fino a quando non si avverte un leggero aumento della coppia.
Gestione Tubi
I graffi sul tubo potrebbero causare perdite. È quindi importante maneggiare il tubo con cura per ridurre il rischio di perdite.
Alcune precauzioni da prendere
1. I tubi non devono essere trascinati sul pavimento.
2. I tubi non devono essere estratti da un portatubi, specialmente nel caso di tubi di grande diametro esterno
Tubi di rame
Se si utilizza un tubo di rame da un rotolo, tenere l'estremità del tubo e srotolare il rotolo verso l'esterno, lasciando che il tubo poggi su una superficie piana.
Ispezione Tubi
Utilizzo: Questo è un calibro "No-Go" e deve essere utilizzato come segue:
Assemblare il raccordo secondo le seguenti istruzioni: 1/4 di pollice (6 mm), 3/8 di pollice, 1/2 pollice (12 mm) - effettuare 1-1/4 giri dal serraggio a mano. Controllare lo spazio tra il dado e il corpo, utilizzando il calibro della misura appropriata. Se il calibro scivola facilmente nello spazio, serrare ulteriormente il dado fino a quando il calibro non può entrare nello spazio
Alta Sicurezza
In applicazioni dove esistono condizioni severe e alta pressione, raccomandiamo le seguenti procedure di installazione:
1. Verificare che il dado sia serrato a mano
2. Inserire il tubo (fino alla spalla)
3. Ruotare il dado con una chiave fino a quando il tubo non ruota liberamente.
4. Segnare la posizione del dado.
5. Ruotare il dado di 1-1/4 giri.
Questo metodo assicura che anche se il diametro esterno del tubo è al minimo della tolleranza, le ghiere saranno a contatto con il tubo per l'intera rotazione di 1-1/4.
Per garantire la massima affidabilità e prestazioni del raccordo, è necessario prestare grande attenzione nella scelta del tubo per ogni applicazione
Perché sceglierci
1: Vari stili per ogni prodotto e serie completa di prodotti pneumatici.
2: Ordine di campioni e ordini di piccole quantità sono accettabili.
3: Personalizzazione secondo la vostra richiesta speciale.
4: Fornire informazioni gratuite sui prodotti.
5: Ampio stock per spedizione veloce.
D: Potreste offrire campioni gratuiti?
A: Sì, ma dipende dai prodotti, Si prega di contattarci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual è il vostro ambito di attività?
A: Il nostro ambito di attività èservizio di esportatore di parti di automazione con container completo, e venditacilindro pneumatico, trattamento sorgente d'aria, elettrovalvola,valvola pneumatica,valvola motorizzata, valvola in ottone, valvola idraulica, cilindro idraulico, aria e olio raccordo, manometro ecc.
D: Che tipi di prodotti potete realizzare?A: Possiamo realizzare molti tipi di lavorazione di materiali in acciaio inossidabile, ottone, alluminio.
come valvole ad alta pressione, elettrovalvole, valvole elettriche, valvole dell'acqua, valvole pneumatiche, cilindri pneumatici, valvole idrauliche, accumulatori idraulici e così via.D: Il prodotto può essere realizzato con il nostro logo e marchio? A: Sì, certo, possiamo farlo. Siamo fornitori OEM da anni e siamo professionisti nel farlo. Ma è necessario fornirci l'autorizzazione, se possibile.D: Potete fornire beni di marca originali famosi pneumatici e idraulici, strumenti?A: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ecc.D: C'è una garanzia disponibile?A: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.D: Il connettore è in sistema britannico o metrico? Qual è la differenza tra filettature PT, NPT e G?A:La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche, e le filettature interne ed esterne diventano sempre più strette quando serrate. La tenuta è ottenuta attraverso la deformazione delle filettature, e sigillante o nastro vengono solitamente utilizzati in combinazione per migliorare l'effetto di tenutaLa filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sulla tenuta della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord AmericaD: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg
D: Cosa causa solitamente il bruciamento delle bobine delle elettrovalvole?
A: Tensione e frequenza errate, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo della valvola e alla molla, ambiente caldo, forte vibrazione, ecc.
D:
Componenti metallici Punto focale
Contromisure per ambienti ad alta temperatura
Contromisure per ambienti estremamente freddi
Guarnizioni Gomma fluorurata, PTFE
Nitrile a bassa temperatura, gomma siliconica, poliuretano
Lubrificazione
Grasso sintetico ad alta temperatura (bassa volatilità)
Grasso a bassa temperatura (basso punto di scorrimento, bassa viscosità)
Trattamento alimentazione ariaRafforzare il raffreddamento, rimozione efficiente dell'acqua Asciugatura a punto di rugiada ultra-basso (refrigerazione + tipo adsorbimento), riscaldamento
Componenti metallici Spazio di espansione riservato
| Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al restringimento a freddo |
Componenti di controllo |
Bobine di grado ad alta resistenza al calore, dissipazione del calore, basso consumo energetico |
| Installare scatole isolanti, riscaldamento locale, prevenire la condensazione a freddo |
Installazione |
Tenere lontano da fonti di calore, aggiungere piastre isolanti |
| Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti termici |
