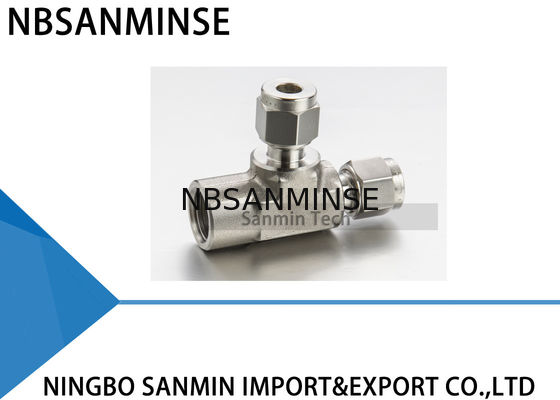

FRT Tee Femmina Raccordi Tubo Acciaio Inox 316L Raccordi Idraulici Alta Qualità Sanmin
Istruzioni per l'installazione
I raccordi vengono forniti assemblati e serrati a mano. Lo smontaggio prima dell'uso può consentire l'ingresso di sporco o altre particelle
1. Inserire il tubo nel raccordo
Verificare che il tubo sia saldamente appoggiato sulla spalla del raccordo e che il dado sia serrato a mano. A questo punto si consiglia di tracciare un segno sul dado che si estende sul corpo del raccordo. Questo segno servirà come indicatore del punto di partenza e del corretto serraggio.
2. Serrare il dado
Sono necessari 1-1/4 di giro del dado per diametri di 1/4" (6 mm) e superiori (Vedi Fig. A)
Sono necessari 3/4 di giro del dado per diametri di 3/16" (4 mm) e inferiori (Vedi Fig. B)
Istruzioni di rimontaggio
Le connessioni possono essere scollegate e ricollegate ripetutamente, senza perdita di tenuta.
1. Prima di scollegare, segnare la posizione del dado rispetto al corpo del raccordo.
2. Per rimontare, utilizzare una chiave per serrare il dado alla posizione originale.
3. Serrare leggermente con una chiave fino a sentire un leggero aumento della coppia.
Taglio con seghetto
Per tagliare il tubo con un seghetto e ottenere estremità squadrate, il tubo deve essere tagliato con blocchi guida
Questo metodo di taglio richiede la sbavatura delle estremità del tubo.
Manipolazione del tubo
I graffi sul tubo potrebbero causare perdite. È quindi importante maneggiare il tubo con cura per ridurre il rischio di perdite.
Alcune precauzioni da prendere
1. I tubi non devono essere trascinati sul pavimento.
2. I tubi non devono essere estratti da un portatubi, specialmente nel caso di tubi di grande diametro esterno
Tubi in rame
Se si utilizza un tubo di rame da un rotolo, tenere l'estremità del tubo e srotolare il rotolo verso l'esterno, lasciando che il tubo giaccia su una superficie piana.
Alta sicurezza
Nelle applicazioni in cui esistono condizioni severe e alta pressione, si raccomandano le seguenti procedure di installazione:
1. Verificare che il dado sia serrato a mano
2. Inserire il tubo (fino alla spalla)
3. Ruotare il dado con una chiave fino a quando il tubo non ruota liberamente.
4. Segnare la posizione del dado.
5. Ruotare il dado di 1-1/4 di giro.
Questo metodo assicura che anche se il diametro esterno del tubo è al minimo della tolleranza, le ghiere saranno a contatto con il tubo per l'intero giro di 1-1/4.
Per garantire la massima affidabilità e prestazioni del raccordo, è necessario prestare grande attenzione nella scelta del tubo per ogni applicazione
Selezione del tubo
Quattro variabili devono essere considerate quando si ordina il tubo da utilizzare con i raccordi:
1. Materiale
2. Spessore della parete del tubo
3. Finitura superficiale del tubo
4. Durezza del tubo
Il tubo deve essere conforme agli standard ASTM A213 o ASTM A269, essere senza saldatura e completamente ricotto.
Il tubo deve essere privo di graffi e adatto alla piegatura e alla svasatura.
Perché sceglierci
1: Ampio stock per spedizioni veloci.
2: Alta qualità a prezzi competitivi.
3: Ordine di campioni e ordini di piccole quantità sono accettabili.
4: Personalizzazione secondo la vostra richiesta speciale.
5: Fornire informazioni gratuite sui prodotti.
D: Potreste offrire campioni gratuiti?
R: Sì, ma dipende dai prodotti, Si prega di contattarci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual è il vostro ambito di attività?
R: Il nostro ambito di attività èservizio di esportazione di parti di automazione con container completo, e vendita dicilindri pneumatici, trattamento sorgente aria, valvole a solenoide,valvole pneumatiche,valvole motorizzate, valvole in ottone, valvole idrauliche, cilindri idraulici, aria e olio raccordi, manometri ecc.
D:Che tipi di prodotti potete realizzare?R: Possiamo realizzare molti tipi di lavorazioni di materiali in acciaio inossidabile,
ottone, alluminio.come valvole ad alta pressione, valvole a solenoide, valvole elettriche, valvole per acqua, valvole pneumatiche, cilindri pneumatici, valvole idrauliche, accumulatori idraulici e così via. D: Il prodotto può essere realizzato con il nostro logo e marchio?R: Sì, certo, possiamo farlo. Siamo fornitori OEM da anni e siamo professionali nel farlo. Ma è necessario darci l'autorizzazione, se possibile.D: Potete fornire prodotti pneumatici e idraulici originali di marchi famosi?R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ecc. D:È disponibile una garanzia?R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.D: Il connettore è in sistema britannico o metrico? Qual è la differenza tra filettature PT, NPT e G?R:La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche e le filettature interne ed esterne diventano sempre più strette quando serrate. La tenuta è ottenuta attraverso la deformazione delle filettature, e sigillante o nastro vengono solitamente utilizzati in combinazione per migliorare l'effetto di tenuta.La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sigillatura della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America.
D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm ²?
R: 1MPa=10bar≈145psi≈10kg
D: Cosa causa solitamente il bruciamento delle bobine delle valvole a solenoide?
R: Tensione e frequenza errate, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo della valvola e alla molla, ambiente caldo, forte vibrazione, ecc.
Asciugatura a punto di rugiada ultra-basso (tipo refrigerazione + adsorbimento), tracciatura termica Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi?
Punto focale
Contromisure per ambienti ad alta temperatura
Contromisure per ambienti estremamente freddi Guarnizioni
Gomma fluorurata, PTFE
Nitrile a bassa temperatura, gomma siliconica, poliuretano
Lubrificazione
Grasso sintetico ad alta temperatura (bassa volatilità)
Grasso a bassa temperatura (basso punto di scorrimento, bassa viscosità)Trattamento dell'aria di alimentazione Rafforzare il raffreddamento, rimozione efficiente dell'acqua
Asciugatura a punto di rugiada ultra-basso (tipo refrigerazione + adsorbimento), tracciatura termica Componenti metallici
| Prevedere gioco di espansione |
Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al restringimento a freddo |
Componenti di controllo |
| Bobine di grado ad alta resistenza al calore, dissipazione del calore, basso consumo energetico |
Installare scatole isolanti, riscaldamento locale, prevenire la condensazione a freddo |
Installazione |
| Tenere lontano da fonti di calore, aggiungere piastre isolanti |
Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti termici |
