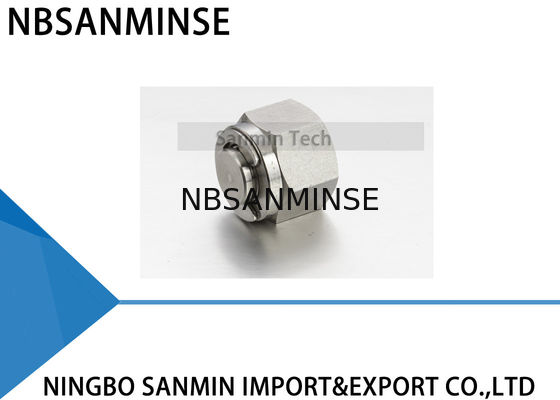

P Type Plug Acciaio Inossidabile 316L Raccordo Tubo Raccordo Idraulico Alta Qualità Sanmin
Descrizione Raccordi Tubo
Il raccordo per tubi è un meccanismo utilizzato sia per sigillare che per bloccare il tubo. Il vantaggio meccanico e la geometria di questo tipo di raccordo producono un assemblaggio a tenuta stagna.
Per assemblare, inserire semplicemente il tubo nel gruppo completo fino a quando il tubo non raggiunge il fondo contro la spalla del corpo del raccordo. Le due ghiere vengono spinte in avanti tra il dado e il corpo del raccordo utilizzando la forza meccanica creata ruotando il dado in senso orario. La ghiera posteriore viene spinta contro la parte posteriore rastremata della ghiera anteriore, che viene spinta con forza nella bocca rastremata del corpo.
La ghiera posteriore viene crimpata radialmente verso l'interno sul tubo mentre solleva la ghiera anteriore per formare una tenuta a tutta faccia sulla superficie rastremata del corpo.
Il giro di 1-1/4 del dado dalla posizione serrata a mano assicura una spinta costante dei membri di tenuta. Ciò garantisce una tenuta efficace contro alte pressioni e condizioni di vuoto ultra elevato.
Taglio Tubo
Si possono utilizzare due metodi diversi per tagliare i tubi:
1. Tagliatubi
2. Sega
Taglio con Sega
Per tagliare il tubo con una sega e ottenere estremità squadrate, il tubo deve essere tagliato con blocchi guida
Questo metodo di taglio richiede la sbavatura delle estremità del tubo.
Avviso
Non tenere il tubo in una morsa nel punto in cui verrà inserito nel raccordo ( la morsa lascerà un segno sul tubo che potrebbe causare perdite e potrebbe causare ovalità ).
Alcune precauzioni da prendere
1. I tubi non devono essere trascinati sul pavimento.
2. I tubi non devono essere estratti da un portatubi, specialmente nel caso di tubi con diametro esterno grande
Ispezione Tubi
Uso: Questo è un calibro "No-Go" e deve essere utilizzato come segue:
Assemblare il raccordo secondo le seguenti istruzioni: 1/4 di pollice (6 mm), 3/8 di pollice, 1/2 pollice (12 mm) - effettuare 1-1/4 giri dalla posizione serrata a mano. Controllare lo spazio tra il dado e il corpo, utilizzando il calibro della misura appropriata. Se il calibro scivola facilmente nello spazio, serrare ulteriormente il dado finché il calibro non può entrare nello spazio
Selezione Tubi
Quattro variabili devono essere considerate quando si ordinano tubi da utilizzare con i raccordi:
1. Materiale 2. Spessore parete tubo
3. Finitura superficiale tubo 4. Durezza tubo
I tubi devono essere conformi allo standard ASTM A213 o ASTM A269, essere senza saldatura e completamente ricotti. Il tubo deve essere privo di graffi e adatto alla piegatura e alla svasatura.
Perché sceglierci 1: Alta qualità a prezzo competitivo.
2: Ordine campione e ordine di piccole quantità sono accettabili.
3: Personalizzazione in base alla tua richiesta speciale.
4: Fornire informazioni gratuite sui prodotti.
5: Qualità affidabile garantita e servizio post-vendita attivo
D: Potreste offrire campioni gratuiti?
R: Sì,
ma dipende dai prodotti,
Si prega di contattarci
ina@pneuhydr.com
o whatsapp 0086 15168536055 D: Qual è il tuo ambito di attività? R: Il nostro ambito di attività è il servizio di esportazione di parti di automazione con container completo, e la vendita di cilindri pneumatici, trattamento sorgente d'aria, valvole a solenoide, valvole pneumatiche, valvole motorizzate, valvole in ottone, valvole idrauliche, cilindri idraulici, aria e olio, raccordi, manometri, ecc. D: Che tipi di prodotti potete realizzare? R: Possiamo realizzare molti tipi di lavorazioni di materiali in acciaio inossidabile, ottone, alluminio. come valvole ad alta pressione / valvole a solenoide / valvole elettriche / valvole dell'acqua / valvole pneumatiche / cilindri pneumatici / valvole idrauliche / accumulatori idraulici e così via.
D: Il prodotto può essere realizzato con il nostro logo e marchio?
R: Sì, certo, possiamo farlo. siamo fornitori OEM da anni e professionali nel farlo. Ma devi darci l'autorizzazione se è possibile.D: Potete fornire beni originali di marchi pneumatici e idraulici, strumenti famosi?R: Sì, possiamo fornire come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ecc.D: C'è una garanzia disponibile?R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.D: Il connettore è in sistema britannico o metrico? Qual è la differenza tra filettature PT, NPT e G? R: La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche, e le filettature interne ed esterne diventano sempre più strette quando serrate. La tenuta è ottenuta attraverso la deformazione delle filettature, e sigillante o nastro viene solitamente utilizzato in combinazione per migliorare l'effetto di tenutaLa filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sigillatura della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord AmericaD: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²?R: 1MPa=10bar≈145psi≈10kg
D: Cosa causa solitamente il bruciamento delle bobine delle valvole a solenoide?R: Tensione e Hz errati, commutazione frequente, testa pilota che entra nel liquido, problemi al nucleo della valvola e alla molla, ambiente caldo, vibrazioni pesanti, ecc.D: Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi?
Punto focaleContromisure per ambienti ad alta temperatura Contromisure per ambienti estremamente freddiGuarnizioniGomma fluorurata, PTFENitrile a bassa temperatura, gomma siliconica, poliuretano LubrificazioneGrasso sintetico ad alta temperatura (bassa volatilità)Grasso a bassa temperatura (basso punto di scorrimento, bassa viscosità)Trattamento alimentazione ariaRafforzare il raffreddamento, rimozione efficiente dell'acquaAsciugatura a punto di rugiada ultra-basso (tipo refrigerazione + adsorbimento), tracciamento termicoComponenti metallici
Spazio di espansione riservato
Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al restringimento a freddo
Componenti di controllo
Bobine di grado ad alta resistenza al calore, dissipazione del calore, basso consumo energetico
Installazione
Tenere lontano da fonti di calore, aggiungere piastre isolanti
Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti termici
