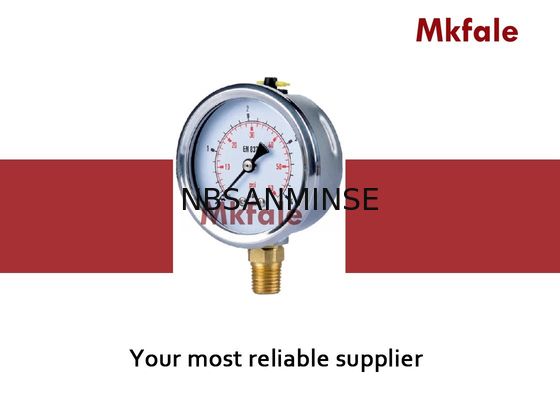

Manometro liquido del collegamento di un pezzo di SM1SP con il caso unito

Manometro riempito di liquido SM1SP con attacco monopezzo e design a cassa crimpata

Design cassa in acciaio inox con attacco monopezzo

SM1SP Attacco monopezzo con design a cassa crimpata

Caratteristiche

Classe di precisione 1.6, classe 1.0, ampia gamma di applicazioni con vibrazioni

Design cassa in acciaio inox, sistema knock-down con flangia posteriore e anteriore

Design cassa a bloccaggio crimpato, sovrapressione fino al 30% del fondo scala

Vite limitatrice standard, eccellente resistenza alle vibrazioni con riempimento liquido

Intervalli di scala di progettazione fino a 600 bar

Applicazione

Un design speciale con cassa in acciaio inox e parti bagnate in lega di rame e opzione riempibile per

applicazioni con vibrazioni estreme e condizioni ambientali non corrosive, con bloccaggio a baionetta

design della cassa. Applicabile per sistemi pneumatici e idraulici, compressori, motori, pompe,

sistemi di irrigazione, sistemi di automazione degli edifici e unità di processo dove le vibrazioni sono

una preoccupazione.

Specifiche Tecniche

Dimensioni nominali: 63, 100, 150 mm

Classe di precisione: Classe 1.6, Classe 1.0 (Φ>100 mm)

Protezione ingresso: IP65 (ermetico)

Dimensioni attacco: G1/4, G1/2 o NPT

Intervallo di scala: Pressione 0..1000 bar, Vuoto -1 bar..0, Combinato -1..24 bar

Forma elemento tubo: P≤100 bar in tubo a C, P>100 bar in elicoidale

Riempimento: Secco o riempito di liquido

Temperatura di esercizio: Temperatura ambiente -10° ..+70° C, Temperatura del fluido 90° C Max.

Errore di temperatura: Errore aggiuntivo quando la temperatura dell'elemento di pressionedevia dalla temperatura di riferimento +20° C (+68° F), essere ±0.4%/10° C (50° F) in aumento o diminuzione

Limite di sovrapressione: 130% del fondo scala P≤100 bar, 115% del fondo scala P>100 bar

Graduazione quadrante: Graduazione nera su bianco per scala singola, Graduazione nera e rossa su bianco per scale doppie

Materiali di progettazione

Cassa e ghiera: Cassa e ghiera, SS304

Elemento sensibile: Lega di rame

Attacco: Ottone

Finestra: Vetro temperato (Serie SM1SB), Plastica (Serie SM1SP)

Guarnizione finestra: Guarnizione in gomma industriale.

Lancetta: Alluminio verniciato nero

Quadrante: Lega di alluminio

Codice montaggio: L: Attacco inferiore, W: Attacco inferiore con flangia posteriore,

B: Attacco posteriore (centrale posteriore, posteriore coperto)

F: Attacco posteriore con flangia anteriore, Z: Attacco posteriore con staffa

Perché sceglierci

1: Personalizzazione in base alla tua richiesta speciale.
2: Fornitura di informazioni gratuite sui prodotti.
3: Qualità affidabile garantita e servizio post-vendita attivo
4: Garanzia di qualità di un anno

5: Alta qualità a prezzo competitivo.

D: Potreste offrire campioni gratuiti?

R: Sì, ma dipende dai prodotti, Si prega di contattarci ina@pneuhydr.com o whatsapp 0086 15168536055

D: Qual è il vostro ambito di attività?

R: Il nostro ambito di attività èservizio di esportazione di parti di automazione con container completo, e vendita dicilindri pneumatici, trattamento sorgente aria, valvole a solenoide,valvole pneumatiche,valvole motorizzate,valvole in ottone, valvole idrauliche, cilindri idraulici, raccordi aria e olio, manometriecc.D: Che tipi di prodotti potete realizzare?

R: Possiamo realizzare molti tipi di lavorazioni di materiali in acciaio inox,ottone, alluminio.come valvole ad alta pressione, valvole a solenoide, valvole elettriche, valvole per acqua, valvole pneumatiche, cilindri pneumatici, valvole idrauliche, accumulatori idraulici e così via.

D: Il prodotto può essere realizzato con il nostro logo e marchio?R: Sì, certo, possiamo farlo. Siamo fornitori OEM da anni e siamo professionisti nel farlo. Ma dovete darci l'autorizzazione se è possibile. D: Potete fornire beni di marca originali famosi pneumatici e idraulici, strumenti?R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ecc.D: C'è una garanzia disponibile?R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno. D: Il connettore è in sistema britannico o metrico? Qual è la differenza tra filettature PT, NPT e G?R:La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono conici, e le filettature interne ed esterne diventano sempre più strette quando serrate. La sigillatura avviene attraverso la deformazione delle filettature, e sigillante o nastro vengono solitamente utilizzati in combinazione per migliorare l'effetto sigillante.La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sigillatura della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America.D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²?R: 1MPa=10bar≈145psi≈10kgD: Cosa causa solitamente il bruciamento delle bobine delle valvole a solenoide?

R: Tensione e frequenza errate, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo della valvola e alla molla,

ambiente

caldo, forti vibrazioni ecc.

D: Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi?

Spazio di espansione riservato Contromisure per ambienti ad alta temperatura

Contromisure per ambienti estremamente freddi

Guarnizioni

Gomma fluorurata, PTFE Nitrile a bassa temperatura, gomma siliconica, poliuretano

Lubrificazione

Grasso sintetico ad alta temperatura (bassa volatilità)

Grasso a bassa temperatura (basso punto di scorrimento, bassa viscosità)

Trattamento alimentazione aria

Rafforzare il raffreddamento, rimozione efficiente dell'acquaAsciugatura a punto di rugiada ultra-basso (tipo refrigerazione + adsorbimento), tracciatura termica Componenti metallici

Spazio di espansione riservato Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al restringimento a freddo
