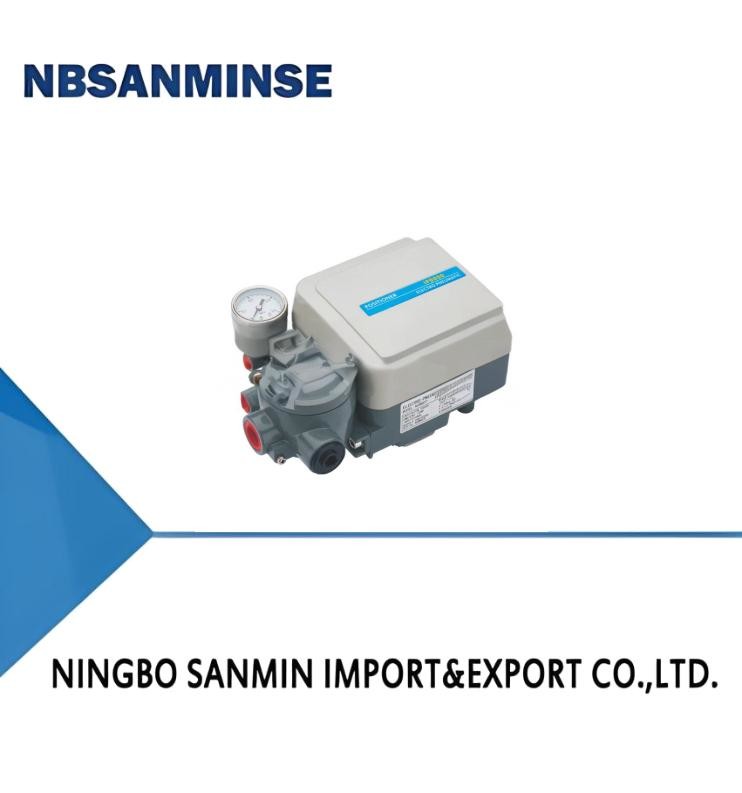

Localizzatore di valvole elettriche e a gas tipo IP8000/8100 |
|
 |
1. Nessun fenomeno di risonanza tra 5 e 200 Hz.
2. Azione e reazione positive, facile conversione tra azione singola e doppia.
3. Per attuatori di piccole dimensioni, è possibile ridurre la strozzatura del localizzatore per prevenire vibrazioni.
4. Minore consumo d'aria, buona economicità.
5. Nessuna parte di ricambio necessaria per ottenere, nell'ambito dei punti 1 e 2, il controllo di processo.
|
Primo, Panoramica del prodotto
Il localizzatore e attuatore per valvole elettriche e a gas tipo IP8000, in un controller o sistema di controllo, converte il segnale di corrente 4-20 mA DC in pressione d'aria, per abbinarsi agli attuatori pneumatici impostati, controllando così la posizione della |
| LErrore intrinseco |
± 1% (azione singola); ± 2% (azione doppia) |
| Errore di isteresi |
1% (azione singola); 2% (azione doppia) |
| Banda morta |
0,4% (azione singola); 0,8% (azione doppia) |
| Rcorsa nominale |
0~ (10~100) mm [Corsa angolare (a quarto di giro) 0~ (50°~90°)] |
| Pressione dell'aria |
0,14~0,7 MPa |
| Ingressosegnale |
4~20mA.DC (convenzionale); 0~10mA.DC, 4~12mA.DC, 12~20mA.DC, 0~5mA.DC, 5~10mA.DC |
| Opressione di uscita |
0,02~0,5 MPa |
| Consumo d'aria |
Attuatore a singola azione: 5 L/min (alimentazione aria 0,14 MPa); attuatori a doppia azione: 11 L/min (alimentazione aria 0,7 MPa) |
| Ocaratteristica di uscita |
lineare |
| Ambientetemperatura |
(Tipo normale) -20°C ~ +70°C |
| Rumidità relativa |
5%~100% |
| Tipo antideflagrante (grado) |
Tipo antideflagrante (Ex dIIBT6 Gb); Tipo intrinsecamente sicuro (Ex iaIICT6 Gb) |
| Iimpedenza di ingressoance |
4~20mA.DC/240±10 Ω (a 20°C); 0~10mA.DC/950±30 Ω a 20°C; 4-20 mA tipo intrinsecamente sicuro |
| Collegamento alimentazione aria |
ZG 1/4 (convenzionale), NPT 1/4 |
| Interfaccia di alimentazione |
G1/2 (convenzionale), NPT 1/2 |
| Formamateriale |
Processo di verniciatura in lega di alluminio |
| Complessivodimensioni218x162x100 (mm) Corsa lineare; 251x162x100 (mm) Corsa angolare (lunghezza × larghezza × altezza) |
W |
| R: Possiamo realizzare molti tipi di lavorazione di materiali in acciaio inossidabile,Circa 2,4 kg (senza morsettiera); 2,6 kg (con morsettiera) |
M |
| odellocorsa di consegna |
Tipo di azione |
T |
ipo di protezione (di un apparecchio elettrico per atmosfere esplosive)IP8 |
|
000 Modello lineare
|
01 Singola azione |
D Ex dIBT6 Gb |
100 Corsa angolare |
| 02 Doppia azione |
I ExiaIICT6 Gb |
_____ |
| N Non antideflagrante |
N Non antideflagrante |
D: Potreste offrire campioni gratuiti? |
R: Sì,
ma dipende dai prodotti, si prega di contattarci ina@pneuhydr.com o whatsapp 0086 15168536055 D: Qual è il vostro ambito di attività?
R: Il nostro ambito di attività è
servizio di esportazione di parti di automazione con container completo, e vendita dicilindri pneumatici, trattamento sorgente aria, valvole a solenoide,valvole pneumatiche,valvole motorizzate, valvole in ottone, valvole idrauliche, cilindri idraulici,raccordi aria e olio , manometri ecc.D:
Che tipi di prodotti potete realizzare?R: Possiamo realizzare molti tipi di lavorazione di materiali in acciaio inossidabile,ottone, alluminio.
come valvole ad alta pressione, valvole a solenoide, valvole elettriche, valvole per acqua, valvole pneumatiche, cilindri pneumatici, valvole idrauliche, accumulatori idraulici, ecc.D: Il prodotto può essere realizzato con il nostro logo e marchio? R: Sì, certo, possiamo realizzarlo. Siamo fornitori OEM da anni e siamo professionali nel farlo. Ma è necessario fornirci l'autorizzazione, se possibile.D: Potete fornire prodotti originali di marchi pneumatici e idraulici famosi?R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser, ecc.D: È disponibile una garanzia?R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.D: Il raccordo è in sistema britannico o metrico? Qual è la differenza tra le filettature PT, NPT e G?R:La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche e le filettature interne ed esterne diventano sempre più strette quando vengono serrate. La sigillatura viene ottenuta attraverso la deformazione delle filettature, e sigillante o nastro vengono solitamente utilizzati in aggiunta per migliorare l'effetto sigillante.La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sigillatura della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America.D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²?
R: 1 MPa = 10 bar ≈ 145 psi ≈ 10 kg
D: Cosa causa solitamente il bruciamento delle bobine delle valvole a solenoide?
R: Tensione e frequenza errate, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo e alla molla della valvola, ambiente caldo, forti vibrazioni, ecc.
D:
Componenti metallici Punto focale
Contromisure per ambienti ad alta temperatura
Contromisure per ambienti estremamente freddi
Guarnizioni Gomma fluorurata, PTFE
Nitrile a bassa temperatura, gomma siliconica, poliuretano
Lubrificazione
Grasso sintetico ad alta temperatura (bassa volatilità)
Grasso a bassa temperatura (basso punto di scorrimento, bassa viscosità)
Trattamento dell'alimentazione dell'ariaRafforzare il raffreddamento, rimozione efficiente dell'acqua Asciugatura a punto di rugiada ultra-basso (tipo refrigerante + adsorbimento), tracciatura termica
Componenti metallici Riserva di gioco di espansione
| Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al ritiro a freddo |
Componenti di controllo |
Bobine di grado ad alta resistenza al calore, dissipazione del calore, basso consumo energetico |
| Installare scatole isolanti, riscaldamento locale, prevenire la condensazione a freddo |
Installazione |
Tenere lontano da fonti di calore, aggiungere piastre isolanti |
| Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti termici |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
