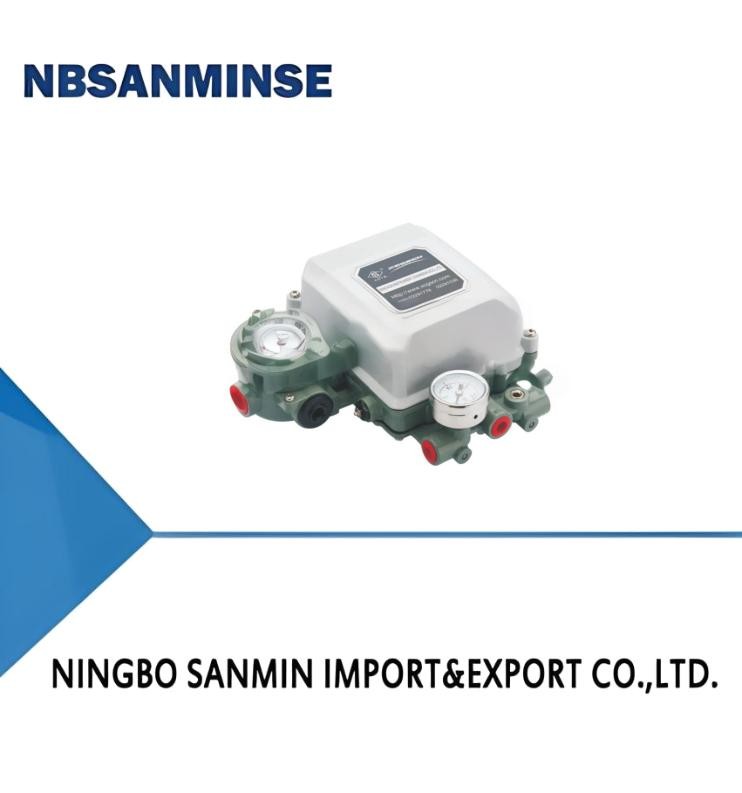

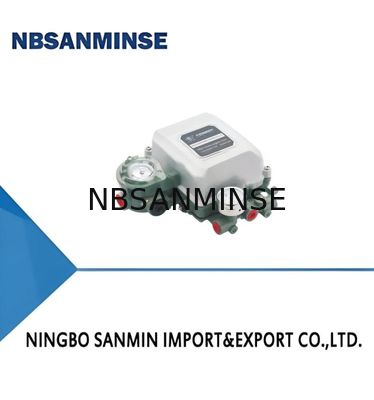

EP4000 Serie valvole elettriche e a gas localizzatore di valvole |
|
|
1. Adatto per attuatori di piccola e grande capacità Con controllo a molla, selezionare la molla corrispondente per ottenere il posizionatore più adatto all'attuatore.
2. Basso consumo di gas Il consumo di gas è ridotto, amplificatore di grande capacità.
3. Possibilità di scegliere la caratteristica di uscita Grazie al meccanismo di feedback del dispositivo a camme, è possibile scegliere le caratteristiche di uscita.
|
Innanzitutto, Panoramica del prodotto
Il posizionatore per valvole elettriche-gas EP4000 è realizzato introducendo tecnologia straniera. Costituisce un circuito di controllo ad anello chiuso con il regolatore. Il segnale elettrico di uscita del controller viene convertito in un segnale a gas per azionare il regolatore, e allo stesso tempo, in base alla posizione di apertura della valvola di controllo, il regolatore può correggere il posizionamento. |
| Errore intrinseco |
±1% (a semplice effetto); ±1,5% (a doppio effetto) |
Caratteristica di uscita |
Lineare, Par Wentworth |
| Errore di isteresi |
1% (a semplice effetto); 1,5% (a doppio effetto) |
Temperatura ambiente |
-35~+60℃ -20~+60℃ (Tipo intrinsecamente sicuro) Ex iaⅡCT6 Gb |
| Banda morta |
0,2% (a semplice effetto); 0,4% (a doppio effetto) |
Umidità relativa |
10%~90% |
| Corsa nominale |
0-(10-100)mm; 0-(50°-75°-90°) Corsa angolare |
Tipo antideflagrante |
(A prova di esplosione) Ex dⅡBT6 Gb, Ex iaⅡCT6 Gb (Comune) Non antideflagrante |
| Pressione dell'aria |
0,14~0,7 MPa |
Impedenza di ingresso |
250Ω ± 5% (a 20℃) |
| Segnale di ingresso |
4-20mA.DC; 0-10mA.DC (Processo separabile) |
Connessione alimentazione aria |
ZG1/4, φ6 Collegamento in ottone |
| Pressione di uscita |
0,02-0,6 MPa |
Interfaccia di alimentazione |
NPT1/2(G1/2) |
| Consumo d'aria |
A semplice effetto: 5L/min (Alimentazione aria 0,14 MPa) A doppio effetto: 15L/min (Alimentazione aria 0,4 MPa)) |
Materiale della forma |
Lega di alluminio |
| Dimensioni complessive |
205×192×78mm |
Peso |
2,1 Kg |
| Modello |
Grado antideflagrante
Struttura (protezione)
|
Feedback (azione) |
Tipo di azione |
Accessori |
|
EP4
|
1 Antideflagrante d Ex dⅡBT6 Gb |
1 Corsa lineare
Attuatori: standard
|
1 Semplice azione con attuatore
(a semplice effetto)
|
AS Con correlazione
combinazione corrispondente
Filtro riduttore di pressione aria
|
| 2 Tipo a sicurezza aumentata e Ex dⅡIT6 Gb, IP65 |
2 Quarto di giro
Attuatori: standard
|
2 Doppio
azione con attuatore (a doppio effetto)
|
| 3 Tipo intrinsecamente sicuro I Ex iaⅡCT6 Gb |
_____ |
_____ |
Esempio: EP3111: indica antideflagrante, corsa lineare, funzione singola EP3322: indica il modello Ann, angolare, doppio ruolo Al momento dell'ordine, si prega di specificare:
1, Tipo; 2, Segnale di ingresso; 3, Pressione di alimentazione aria; 4, Caratteristica di uscita; 5, Con riduttore di pressione; 6, Corsa; 7, Specifiche dell'attuatore; 8, Pressione di uscita.
D: Potreste offrire campioni gratuiti?
R: Sì, ma dipende dai prodotti, Si prega di contattarci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual è il vostro ambito di attività?
R: Il nostro ambito di attività èservizio di esportazione di parti di automazione con container completo, e vendita dicilindri pneumatici, trattamento sorgente aria, elettrovalvole,valvole pneumatiche,valvole motorizzate, valvole in ottone, valvole idrauliche, cilindri idraulici, raccordi aria e olio , manometri ecc.
D:Che tipi di prodotti potete realizzare?R: Possiamo realizzare molti tipi di lavorazione di materiali in acciaio inossidabile,
ottone, alluminio.come valvole ad alta pressione, elettrovalvole, valvole elettriche, valvole per acqua, valvole pneumatiche, cilindri pneumatici, valvole idrauliche, accumulatori idraulici, ecc. D: Il prodotto può essere realizzato con il nostro logo e marchio?R: Sì, certo, possiamo farlo. Siamo fornitori OEM da anni e siamo professionali nel farlo. Ma è necessario darci l'autorizzazione, se possibile.D: Potete fornire prodotti originali di marchi pneumatici e idraulici famosi?R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ecc. D:È disponibile una garanzia?R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.D: Il raccordo è in sistema britannico o metrico? Qual è la differenza tra filettature PT, NPT e G?R:La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche e le filettature interne ed esterne diventano sempre più strette quando vengono serrate. La tenuta viene ottenuta attraverso la deformazione delle filettature, e sigillanti o nastro vengono solitamente utilizzati in aggiunta per migliorare l'effetto di tenuta.La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sulla tenuta della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America.
D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²?
R: 1 MPa=10 bar ≈ 145 psi ≈ 10 kg
D: Cosa causa solitamente il bruciamento delle bobine delle elettrovalvole?
R: Tensione e frequenza errate, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo della valvola e alla molla, ambiente caldo, forte vibrazione, ecc.
Asciugatura a punto di rugiada ultra-basso (refrigerazione + tipo adsorbimento), tracciatura termica Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi?
Punto focale
Contromisure per ambienti ad alta temperatura
Contromisure per ambienti estremamente freddi Guarnizioni
Gomma fluorurata, PTFE
Nitrile a bassa temperatura, gomma siliconica, poliuretano
Lubrificazione
Grasso sintetico ad alta temperatura (bassa volatilità)
Grasso a bassa temperatura (basso punto di scorrimento, bassa viscosità)Trattamento dell'alimentazione dell'aria Rafforzare il raffreddamento, rimozione efficiente dell'acqua
Asciugatura a punto di rugiada ultra-basso (refrigerazione + tipo adsorbimento), tracciatura termica Componenti metallici
| Spazi di dilatazione riservati |
Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al restringimento a freddo |
Componenti di controllo |
| Bobine ad alta resistenza termica, dissipazione del calore, basso consumo energetico |
Installare scatole isolanti, riscaldamento locale, prevenire la condensazione fredda |
Installazione |
| Tenere lontano da fonti di calore, aggiungere piastre isolanti |
Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti termici |
|
|
|
|
|
|
|
|
|
|
|
|
|
