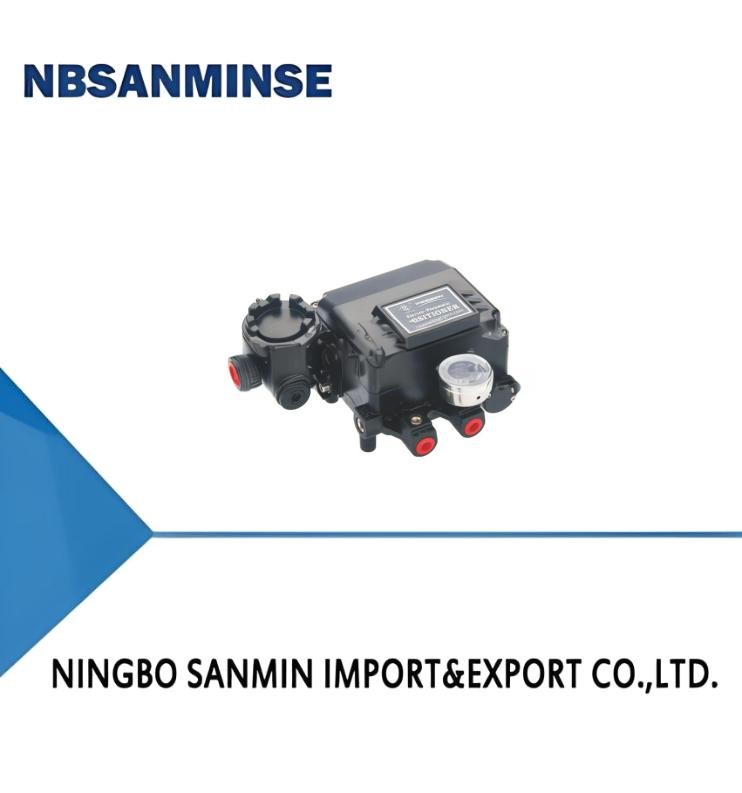

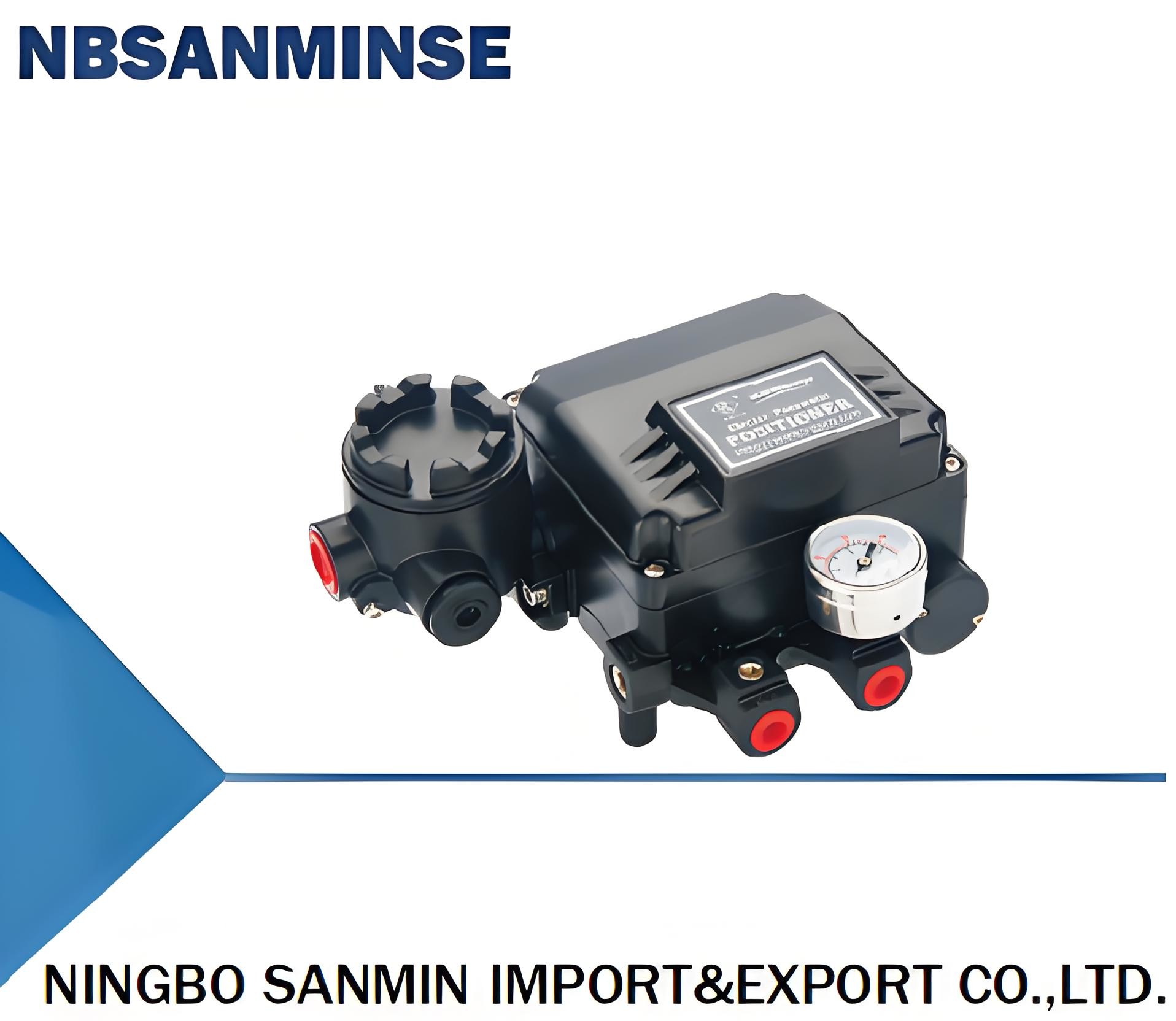

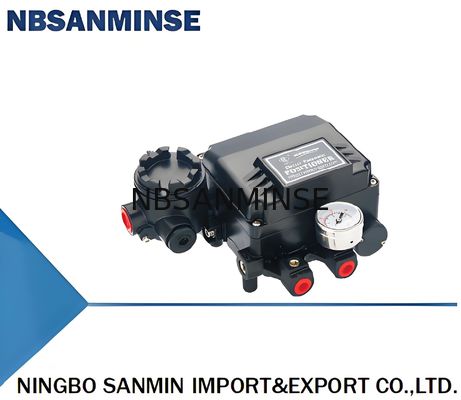

Serie YT1000 elettrica e localizzatore di valvole a gas |
|
|
1. Certificazione CE
2. Certificazione grado antideflagrante (Ex iaⅡBT6 Gb, Ex dmbⅡBT6 Gb, Ex dmbⅡCT6 Gb)
3. Certificazione grado IP66
4. Alta vibrazione (nessuna influenza in 5 - 200 Hz)
5. Interfaccia elettrica di tipo poroso, connessione in qualsiasi direzione
6. Calibrazione semplice, facile implementazione, conversione di reazione
7. Non è necessario cambiare, 1/2 parti uguali possono completare il controllo
8. Struttura modulare per parti, facile riparazione e manutenzione
|
Innanzitutto, Panoramica del prodotto
Il posizionatore elettrico e la valvola di controllo pneumatica della serie YT 1000 costituiscono un circuito di controllo ad anello chiuso. Per convertire il segnale di corrente continua fornito dal sistema di controllo in un segnale di azionamento per l'azione della valvola di controllo del gas. Allo stesso tempo, in base all'apertura del regolatore di feedback, la posizione della valvola può essere posizionata correttamente in base ai segnali di controllo di uscita del sistema. Il localizzatore elettrico è disponibile nei tipi a singola azione (tipo a ritorno a molla) e a doppio effetto con attuatori pneumatici. |
| Foro di scarico valvola pilotaOpzioni |
YT1000L |
YT1000R |
| progetto |
Corsa lineare |
Corsa angolare |
| Azione singola |
Doppia azione |
Azione singola |
Doppia azione |
| Segnale di ingresso |
4~20mA CC |
| Impedenza |
250±15Q |
| Pressione di alimentazione |
1.4~7kgf/cm2(20~100psi) |
| Corsa |
10~150mm 0~90° |
| Interfacciatrachea |
NPT1/4 |
|
gradomanometro
interfacciaNPT1/8
|
Interfaccia di alimentazione |
| NPT1/2(G1/2) |
Grado antideflagrante |
| S Singola azione |
Protezione |
| gradoIP66Ambiente |
temperatura |
| -20℃~70℃Line |
arità |
| ±1%F.S±2%FSIsteresi |
±1%F.S |
| Sensibilità |
±0.2%F.S±0.5%F.S |
| Ripetibilità±0.5% |
Consumo |
| aria |
3LPM(Sup=1.4kgf/cm2,20psi) |
| Capacitàflusso |
80LPM(Sup=1.4kgf/cm2,20psi) |
| MaterialeAlluminio pressofusoPeso |
2.7kg(6 lb)2.8kg(6.2 Ib) |
| Foro di scarico valvola pilotaodello |
Movimento attuatore |
| D: Potete fornire prodotti originali di marchi pneumatici e idraulici famosi?Grado antideflagrante |
Forma barra di feedback |
| Foro di scarico valvola pilotaOpzioni |
YT-1000 |
L Lineare |
S Singola azione |
M Ex dmbⅡBT6 Gb |
1 10~40mm(Lineare) |
M6x40L (Tipo rotativo) |
| 1 Volume attuatore è inferiore a 90cm³ |
0 No |
R Rotativo |
D Doppia azione |
C Ex dmb ⅡCT6 Gb
2 40~70mm(Lineare)
|
M6x63L (Tipo rotativo) |
2 Volume attuatore 90-180 cm ³ |
| 1 +PTM(feedback posizione valvola integrato) |
I Ex iaⅡBT6G b |
3 70~100 mm (Lineare) |
M840L (Tipo rotativo)
3 Volume attuatore è maggiore di 180cm³
|
2 +PTM(Feedback posizione valvola esterno) |
P EX iaⅡC16G b |
|
|
4 100-130 mm (Lineare) |
M863L (Tipo rotativo)
3 +L/S (Interruttore di finecorsa integrato)
|
N Non antideflagrante |
5 130-150 mm (Lineare) |
|
|
NAMUR(Tipo rotativo) |
4 +L/S(Interruttore di finecorsa esterno)
5+PTM+L/S(Feedback posizione valvola integrato e interruttore di finecorsa)
|
|
D: Potreste offrire campioni gratuiti? |
|
|
R: Sì, |
ma dipende dai prodotti,
contattateci
|
|
ina@pneuhydr.com |
|
|
|
|
|
|
o whatsapp 0086 15168536055 |
D: Qual è il vostro ambito di attività?
R: Il nostro ambito di attività è servizio di esportazione di parti di automazione con container completo, e vendita di cilindri pneumatici, trattamento sorgente aria, elettrovalvole, valvole pneumatiche, valvole motorizzate,
valvole in ottone, valvole idrauliche, cilindri idraulici,
raccordi aria e olio , manometri ecc.D:Che tipi di prodotti potete realizzare? R: Possiamo realizzare molti tipi di lavorazione di materiali in acciaio inossidabile,ottone, alluminio.come valvole ad alta pressione, elettrovalvole, valvole elettriche, valvole per acqua, valvole pneumatiche, cilindri pneumatici, valvole idrauliche, accumulatori idraulici, ecc.D: Il prodotto può essere realizzato con il nostro logo e marchio?
R: Sì, certo, possiamo realizzarlo. Siamo fornitori OEM da anni e professionali nel farlo. Ma dovete darci l'autorizzazione se è possibile.D: Potete fornire prodotti originali di marchi pneumatici e idraulici famosi?R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ecc.
D:È disponibile una garanzia? R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.D: Il raccordo è in sistema britannico o metrico? Qual è la differenza tra filettature PT, NPT e G?R:La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono conici e le filettature interne ed esterne diventano sempre più strette quando serrate. La sigillatura viene ottenuta attraverso la deformazione delle filettature, e sigillante o nastro vengono solitamente utilizzati in combinazione per migliorare l'effetto sigillante. La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sigillatura della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America.D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm ²?R: 1MPa=10bar≈145psi≈10kgD: Cosa causa solitamente il bruciamento delle bobine delle elettrovalvole?R: Tensione e frequenza errate, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo della valvola e alla molla, ambiente caldo, forti vibrazioni, ecc.D:Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi?
Punto focale
Contromisure per ambienti ad alta temperatura
Contromisure per ambienti estremamente freddi
Guarnizioni
Installare scatole isolanti, riscaldamento locale, prevenire la condensazione fredda Nitrile a bassa temperatura, gomma siliconica, poliuretano
Lubrificazione
Grasso sintetico per alte temperature (bassa volatilità)
Grasso per basse temperature (basso punto di scorrimento, bassa viscosità) Trattamento alimentazione aria
Rafforzare il raffreddamento, rimozione efficiente dell'acqua
Asciugatura a punto di rugiada ultra-basso (refrigerazione + tipo adsorbimento), riscaldamento
Componenti metallici
Riserva gioco di espansione
Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al restringimento a freddoComponenti di controllo Bobine di grado ad alta resistenza al calore, dissipazione del calore, basso consumo energetico
Installare scatole isolanti, riscaldamento locale, prevenire la condensazione fredda Installazione
| Tenere lontano da fonti di calore, aggiungere piastre isolanti |
Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti termici |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
