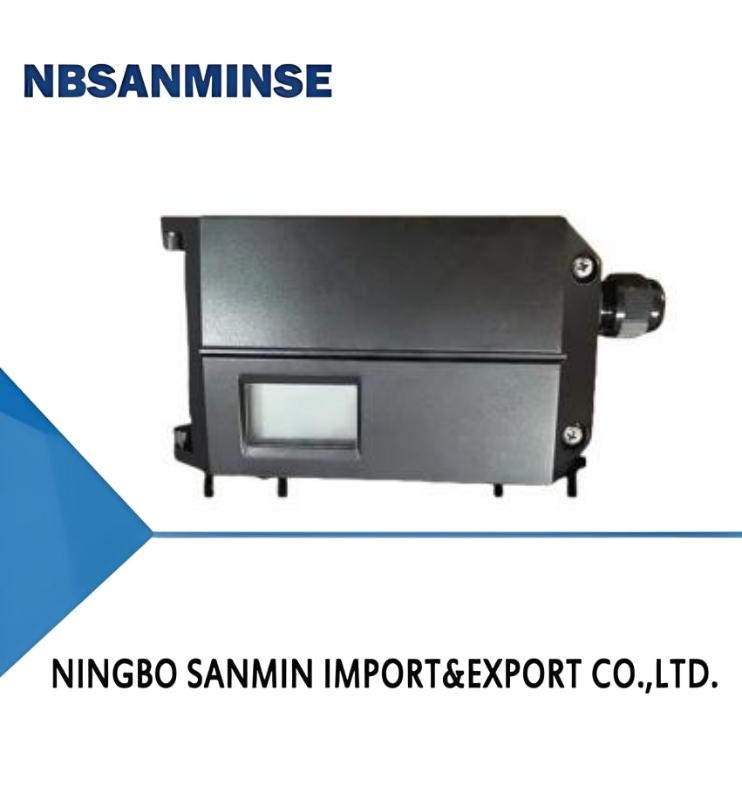

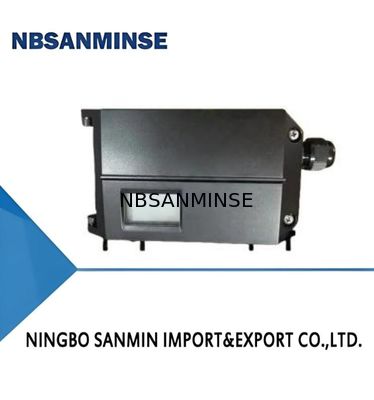

| Serie CN8000 di posizionatori elettrici intelligenti per valvole |
|
1. Leggere attentamente le istruzioni di installazione prima di installare il posizionatore. Installare il posizionatore secondo i requisiti di installazione descritti. Si prega di notare alcuni punti chiave di installazione. Ad esempio, confermare la posizione iniziale del posizionatore o dell'albero di feedback del sensore di tipo remoto prima dell'installazione. Non ruotare l'albero di feedback di 360° durante il processo di installazione. Per i posizionatori convenzionali a corsa lineare, assicurarsi che il piano superiore dell'alloggiamento del posizionatore sia perpendicolare all'albero principale della valvola. All'interno dell'intervallo di corsa della valvola, l'angolo di rotazione dell'asta di feedback del posizionatore soddisfa i requisiti di installazione.
2. Dopo aver installato il posizionatore sulla valvola, collegare la sorgente d'aria e il cablaggio elettrico. Assicurarsi che la pressione della sorgente d'aria possa aprire completamente la valvola. Inserire un segnale da 4-20 mA per alimentare il posizionatore.
3. Quando il posizionatore è alimentato, il sistema si trova in uno stato non inizializzato prima che la funzione di inizializzazione sia completata. L'indicazione sul display è NOINI e l'interfaccia visualizza prima il valore percentuale del sensore.
|
|
Panoramica del prodotto
I posizionatori elettro-pneumatici intelligenti della serie CN8000 sono utilizzati in combinazione con attuatori pneumatici. Ricevono un segnale di corrente continua da 4-20 mA dal sistema di controllo automatico per ottenere il set-point di controllo della posizione della valvola. Nel frattempo, raccolgono il segnale dal sensore di posizione per ottenere la posizione effettiva della valvola. Attraverso l'elaborazione computazionale del software di controllo di questi due valori, controllano l'ingresso e lo scarico dell'aria dell'attuatore pneumatico, guidando la posizione della valvola per raggiungere il set-point.
|
| Tipo di installazione |
Corsa lineare convenzionale |
| Corsa lineare di tipo remoto |
| Corsa angolare convenzionale |
| Corsa angolare di tipo remoto |
| Tipo split |
| Punto di rugiada: classe 3zioneAzione singola |
Azione doppia |
| Grado di protezione antideflagrante |
| Interfaccia pneumatica |
Ex ia IIC T4/T6 Ga |
| Ex d IIC T6 Gb |
| Segnale di feedback |
| Non disponibile |
Mantenimento posizione |
| Temperatura ambiente minima |
| ComunicazioneNon disponibileDisponibile |
Mantenimento posizione |
| Temperatura ambiente minima |
| Versione a bassa temperatura: -40°C ~ +70°CStaffa per corsa lineareStaffa per corsa angolareComponenti manometro |
Mantenimento posizione |
| Disponibile |
| Stato di spegnimento |
| Reset |
Mantenimento posizione |
| Temperatura ambiente minima |
| -20°C |
-40°C |
| Materiale scocca |
| Lega di |
alluminio |
| S |
| egnale |
Punto di rugiada: classe 34-20mA DCCorrente di lavoro minima |
| Interfaccia elettricaImpedenza di ingresso120ΩTemperatura ambiente |
Versione generale: -20°C ~ +70°C |
| Versione a bassa temperatura: -40°C ~ +70°CLa temperatura massima antideflagrante in ambiente T4 è +60°C. La temperatura massima antideflagrante in ambiente T6 è +40°C. |
Requisiti sorgente |
| ariaConformità a ISO 8573-1 |
Dimensione e densità particelle solide: classe 3 |
| Punto di rugiada: classe 3Contenuto d'olio: classe 3 |
Resistenza alle vibrazioni
0.15mm, 10Hz-60Hz, 20 cicli/asse
20 m/s², 60Hz-500Hz, 20 cicli/asse
|
|
Intervallo raccomandato per il funzionamento continuo dell'intera valvola di controllo 20m/s² senza picchi di risonanzaPressione sorgente aria
|
0.14-0.7MPa
Portata
Ingresso
2 bar: 4.8 Nm³/h
|
|
4 bar: 8.0 Nm³/h
|
6 bar: 11.2 Nm³/h
Scarico (reset)
2 bar: 5.9 Nm³/h
|
| 4 bar: 9.8 Nm³/h |
6 bar: 13.7 Nm³/h |
| Scarico ( |
mantenimento
posizione)
2 bar: 6.6 Nm³/h
4 bar: 11.1 Nm³/h
6 bar: 15.6 Nm³/h
Consumo
aria
in regime stazionario
≤0.4L/minErrorebase
≤1.0%
Isteresi
≤1.0%
|
| Interfaccia elettricaM20×1.5Interfaccia pneumaticaG1/4 |
Peso |
| 2.0 kgLivello |
Grado di protezione antideflagrante |
| IP66 |
Grado di protezione antideflagrante |
| SUP |
Interfaccia elettrica |
| o whatsapp 0086 15168536055 |
IN+ |
| D:IN- |
Segnale di impostazione 4-20 mA - |
| OUT+Modulo segnale di feedback 18-30V DC +OUT- |
Modulo segnale di feedback uscita 4-20 mA |
| Interfaccia pneumatica |
Descrizione |
|
SUP |
D: Qual è il vostro ambito di attività?R: Il nostro ambito di attività è |
| Uscita aria pilota 1 |
OUT2 |
| Scarico aria pilota 2, utilizzato durante l'azione doppia |
D: Potreste offrire campioni gratuiti? |
| R: Sì, |
ma dipende dai prodotti, |
| si prega di contattarci |
ina@pneuhydr.com |
|
o whatsapp 0086 15168536055 |
D: Qual è il vostro ambito di attività?R: Il nostro ambito di attività è |
| servizio di esportazione di parti di automazione con container completo, e vendita di |
cilindri pneumatici, trattamento sorgente aria, valvole a solenoide, |
| valvole pneumatiche, |
valvole motorizzate, valvole in ottone, valvole idrauliche, cilindri idraulici, |
| raccordi aria e olio, manometri, ecc. |
D: |
Che tipi di prodotti potete realizzare?
R: Possiamo realizzare molti tipi di lavorazioni di materiali in acciaio inossidabile, ottone, alluminio. come valvole ad alta pressione / valvole a solenoide / valvole elettriche / valvole per acqua / valvole pneumatiche / cilindri pneumatici / valvole idrauliche / accumulatori idraulici e così via. D: Il prodotto può essere realizzato con il nostro logo e marchio? R: Sì, certo, possiamo realizzarlo. Siamo fornitori OEM da anni e professionali nel farlo. Ma dovete darci l'autorizzazione se è possibile. D: Potete fornire prodotti originali di marchi pneumatici e idraulici famosi?
R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ecc.
D:È disponibile una garanzia?R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.D: Il connettore è in sistema britannico o metrico? Qual è la differenza tra le filettature PT, NPT e G?R:La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche e le filettature interne ed esterne diventano sempre più strette quando vengono serrate. La sigillatura viene ottenuta attraverso la deformazione delle filettature, e sigillante o nastro vengono solitamente utilizzati in aggiunta per migliorare l'effetto sigillante. La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sigillatura della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America.D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²?R: 1MPa=10bar≈145psi≈10kgD: Cosa causa solitamente il bruciamento delle bobine delle valvole a solenoide?
R: Tensione e frequenza errate, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo e alla molla della valvola, ambiente caldo, vibrazioni pesanti, ecc.D:Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi?
Punto focaleContromisure per ambienti ad alta temperatura Contromisure per ambienti estremamente freddiGuarnizioniFluororubber, PTFENitrile a bassa temperatura, gomma siliconica, poliuretano LubrificazioneGrasso sintetico per alte temperature (bassa volatilità)Grasso per basse temperature (basso punto di scorrimento, bassa viscosità)Trattamento alimentazione ariaRafforzare il raffreddamento, rimozione efficiente dell'acquaAsciugatura a punto di rugiada ultra-basso (refrigerazione + adsorbimento), tracciamento termicoComponenti metallici
Riserva di gioco per l'espansione
Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al ritiro a freddo
Componenti di controllo
Bobine di grado ad alta resistenza al calore, dissipazione del calore, basso consumo energetico
Installazione
Tenere lontano da fonti di calore, aggiungere piastre isolanti
Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti termici
