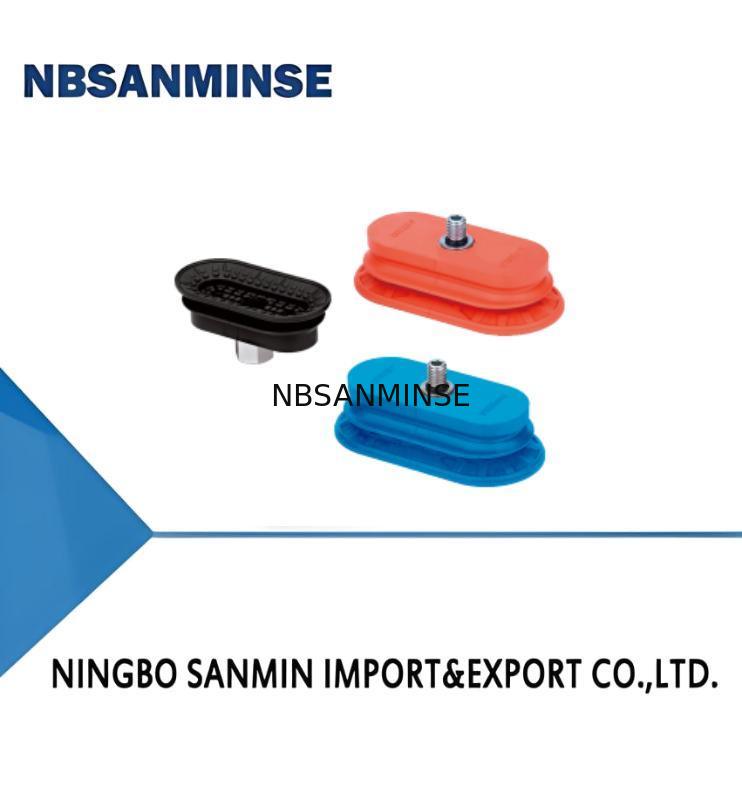

SOB Series Oval Suction Cup Special for Metal Sheet

Contattaci

Serie SOB Ventosa Ovale Speciale per Lamiera

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Marca:	NBSANMINSE
Model Number:	SOB30×60

Informazioni dettagliate
Vertical pull-out force N:	53	Lateral pull-out force N:	60
Lateral pull-out force (Oily surface)N:	50	Inner volume cm³:	8.7
Min.curve radius of workpiece mm:	25

Descrizione di prodotto

Caratteristiche

◆ 1.5 Struttura ovale a soffietto

◆ Struttura di supporto interna con motivo ad ampia area

◆ Sono disponibili varie dimensioni e specifiche

Vantaggi

◆ Manipolazione di pezzi lunghi e stretti con superficie uniforme o curvatura

◆ La temperatura massima del materiale HK è di 250℃, può essere utilizzato per prelevare

lastre di metallo ad alta temperatura

◆ La temperatura massima del materiale HD è di 160℃, può essere utilizzato per prelevare

vetro ad alta temperatura senza lasciare segni

◆ Adatto per pezzi con diverse dimensioni e forme

Applicazioni

◆ Manipolazione di parti metalliche strette e lunghe ad alta velocità, tempi di ciclo brevi

◆ Manipolazione di lamiere e piastre di alluminio senza deformazioni

◆ Manipolazione di parti metalliche stampate per autoveicoli

Struttura

◆ Struttura a soffietto 1.5

◆ Ventosa e raccordo sono una struttura monoblocco

SOB 30×60 N-G3F

① ② ③

① Serie

② Dimensione

③ Materiale & Durezza

④ Connessione filettatura

30×60

N - NBR

G2F-G1/4femmina filettatura

40×80

HK-Gomma ad altissima temperatura

G3F-G3/8femmina filettatura

55×110

HD-Materiale ad alta temperatura/senza segni

G2M - G1/4 maschio filettatura

70×140

M10M-M10×1.5maschio filettatura

M14M-M14×1.5 filettatura maschio
RA-Rettangolare adattatore

Selezione

Modello

Connessione filettatura
G2M

SOB30×60N-□
SOB40×80N-□

SOB30×60N-G2M
SO40×80N-G2M

SOB30×60N-M10M
SOB40×80N-M10M

SOB30×60N-M14M
SO40×80N-M14M

SO30×60N-G2F
SO40×80N-G2F

SQB30×60N-G3F
SOB40×80N-G3F

SO30×60N-RA
SOB40×80N-RA

SOB55×110N-□
SOB70×140N-

SOB55×110N-G2M
SOB70×140N-G2M

SO855×110N-M10M
SO70×140N-M10M

SOB55×110N-M14M
SOB70×140N-M14M

SO85×110N-G2F
SO870×140N-G2F

SO855×110N-G3F

SOBS5×110N-RA

SO870×140N-G3F

SO870×140N-RA

Modello

Connessione filettatura
G2M

SOB30×60HK-
SO40×80HK-□

SOB30×60HK-G2M
SOB40×80HK-G2M

SOB30×60HK-G2F

S0B30×60HK-G3F

SOB40×80HK-G2F

SO840×80HK-G3F

SOB55×110HK-□
SOB70×140HK-□

SO85×110HK-G2M
SOB70×140HK-G2M

SO85×110HK-G2F
SOB70×140HK-G2F

Q855×110HK-G3F

Q870×140HK-G3F

Modello

Connessione filettatura
G2M

SOB30×60HD-
SOB40×80HD-□

SOB30×60HD-G2M
SOB40×80HD-G2M

SOB30×60HD-G2F
SOB40×80HD-G2F

Q830×60HD-G3F

SOB40×80HD-G3F

SOB55×110HD-□
SOB70×140HD-□

SOB55×110HD-G2M

SO85×110HD-G2F

SQ855×110HD-G3F

SOB70×140HD-G2M

SOB70×140HD-G2F

Q870×140HD-G3F

Parametri tecnici

Modello

Verticale
forza di estrazione
N

Laterale
forza di estrazione
N

Laterale
estrazione forza
(Oliosa superficie)N

Interno
volume
cm³

Min.curva raggio
di pezzo
мм

Peso
g

Consigliato
tubo dia.
мм

MPQ
pz

SOB30×60
SOB40×80
SO55×110
SOB70×140

53
110
197
275

60
118

50
101

8.720

◆ Nota: Test di livello di vuoto -60kPa, pezzo con superficie liscia e pulita. I dati della forza di estrazione di cui sopra sono calcolati senza considerare il fattore di sicurezza.

I dati possono essere diversi a seconda delle diverse superfici del pezzo

M - Connessione filettata maschio

◆ Nota: La tolleranza dimensionale è conforme a GBT3672.1-2002-1 standard di tolleranza dimensionale del prodotto in gomma M3
