Serie SOF Tazza di aspirazione ovale piatta Speciale per foglio metallico

Serie SOF Tazza di aspirazione ovale piatta Speciale per foglio metallico

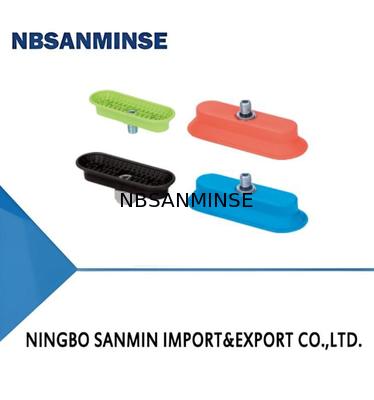

SOF Series Oval Flat Suction Cup Speical for Metal Sheet
Serie SOF Tazza di aspirazione ovale piatta Speciale per foglio metallico Serie SOF Tazza di aspirazione ovale piatta Speciale per foglio metallico

Grande immagine :  Serie SOF Tazza di aspirazione ovale piatta Speciale per foglio metallico

Dettagli:
Luogo di origine: Cina
Marca: NBSANMINSE
Certificazione: ISO9001
Numero di modello: SOF16×50
Termini di pagamento e spedizione:
Quantità di ordine minimo: 10pcs
Prezzo: Negotiate
Imballaggi particolari: Scatola
Tempi di consegna: 5-30days
Termini di pagamento: L/c, t/t
Capacità di alimentazione: 10000 PCS
Contatto

Serie SOF Tazza di aspirazione ovale piatta Speciale per foglio metallico

descrizione
Estraibile verticale: 33 forza N Estraibile laterale: 12(Superficie oleosa)N
Volume interno: 2 cm³ Raggio minimo della curvatura del pezzo: 8 mm
Garanzia: 1 anno
Evidenziare:

coppa di aspirazione piatta ovale per metallo

,

elettrovalvola pneumatica ventosa

,

Coppa di aspirazione di lamiera di metallo con garanzia

Caratteristiche
◇ Succionatore piatto ovale
◇ Struttura interna di supporto di grande area
◇ Disponibili in varie dimensioni
Vantaggi
◇ Manipolazione di pezzi lunghi e stretti
◇ Aumentate efficacemente la forza di attrito tra le aspirazioni e i pezzi da lavorare
◇ La temperatura massima del materiale HK è di 250°C, può essere usato per raccogliere alta
lamiera di metallo temperato
◇ La temperatura massima del materiale HD è di 160°C.
vetro temperato senza marchio
◇ Adatto a pezzi di varie dimensioni e forme

Applicazioni
◇ Manovra di parti metalliche strette e lunghe a velocità elevata e con cicli brevi
◇ Manovra di lamiere di metallo e piastre di alluminio senza deformazioni
◇ Manipolazione di parti metalliche per stampaggio automobilistico
Serie SOF Tazza di aspirazione ovale piatta Speciale per foglio metallico 0
Struttura
◇ La ventosa e il dispositivo sono composti da una sola parte
Serie SOF Tazza di aspirazione ovale piatta Speciale per foglio metallico 1


SOF 40×80N-G3F
①②③④
1Serie 2 Dimensioni
3Materiale e durezza
4Filamento di connessione
SOF 16×50 40×110 N-NBR 60 G2F-G1/4 filato femminile Filati maschili M10M-M10 × 1,5
20×80 50×100 NG-NBR 45 G3F-G3/8: filato femminile M14M-M14×1.5fili maschili
23×60 60×120 HK-Extra altoTernura 65 Filati maschili G2M-G1/4 Adattatore RA rettangolare
30×90 70×140 HD-Temperatura/marchio elevatomateriale libero 60

40×80





Selezione
Modello filo di connessione
G2M		 M10M M14M G2F G3F RA
SOF16×50□-□ SOF16×50□-G2M SOF16×50□-M10M
SOF20×80□-M10M		 SOF16×50□-M14M SOF16×50□-G2F SOF16×50□-G3F SOF16×50□-RA
SOF20×80□-□ SOF20×80□-G2M SOF20×80□-M10M SOF20×80□-M14M SOF20×80□-G2F SOF20×80□-G3F SOF20×80□-RA
SOF23×60□-□ SOF23×60□-G2M SOF23×60□-M10M SOF23×60□-M14M SOF23×60□-G2F SOF23×60□-G3F SOF23×60□-RA
SOF40×80□-□ SOF40×80□-G2M SOF40×80□-M10M SOF40×80□-M14M SOF40×80□-G2F SOF40×80□-G3F SOF40×80□-RA
SOF30×90□-□ SOF30×90□-G2M SOF30×90□-M10M SOF30×90□-M14M SOF30×90□-G2F SOF30×90□-G3F SOF30×90□-RA
SOF40×110□-口 SOF40×110□-G2M SOF40×110□-M10M SOF40×110□-M14M SOF40×110□-G2F SOF40×110□-G3F SOF40×110□-RA
SOF50×100□-口 SOF50×100□-G2M SOF 50 × 100□-M10M SOF 50 × 100□-M14M SOF50×100□-G2F SOF50×100□-G3F SOF 50 × 100□-RA

SOF60×120□-口		 SOF60×120□-G2M SOF60×120□-M10M SOF60×120□-M14M SOF60×120□-G2F SOF60×120□-G3F SOF60×120□-RA
SOF70×140□-□ SOF70×140□-G2M SOF70×140□-M10M SOF70×140□-M14M SOF70×140□-G2F SOF70×140□-G3F SOF70×140□-RA

Modello

Connessione

G2M

 C2F G3F Modello Confezione filato
G2M		 G2F G3F
S0F16×50-K-□ S0F16×50HK-G2M S0F16×50HK-G2F S0F16×50HK-G3F S0F16×50HD-□ SOF16×50HD-G2M SOF16×50HD-G2F S0F16×50-D-G3F
S0F20×BC-K-□ S0F20×80HK-G2M S0F20×80HK-C2F S0F20×B0HK-G3F S0F20×B0ED-□ S0F20×80ED-G2N S0F20×80HD-C2F S0F20×80-D-G3F
S0F23×60-K-□ S0F23×60HK-G2M S0F23×60HK-C2F S0F23×60HK-G3F S0F23×60HD-□ SOF23×60HD-G2M SOF23×60HD-G2F S0F23×60-D-G3F
S0F40×BC-K-□ S0F40×80HK-G2M S0F40×80HK-C2F S0F40×B0HK-G3F S0F40×B0ED-□ SOF40×80HD-G2M SOF40×80HD-C2F S0F40×8C-D-G3F
S0F30×90-K-□ S0F30×90HK-G2M S0F30×90HK-G2F S0F30×90HK-G3F S0F30×90HD-□ S0F30×90ED-G2N S0F30×90HD-G2F S0F30×90-D-G3F
S0F40×110HK-□ S0F40×110HK-G2M S0F40×110HK-C2F S0F40×110HK-G3F S0F40×110HD-□ S0F40×11CHD-GZM S0F40×110HD-G2F S0F40×110HD-G3F
S0F50×100HK-□ S0F50×100EK-G2M S0F50×10CHK-G2F S0F50×100HK-G3F S0F50×100HD-□ S0F50×10C-D-G2M S0F50×10C-D-C2F S0F50×100HD-G3F
S0F60×120HK-□ S0F60×120EK-G2M S0F60×120HK-G2F S0F60×120HK-G3F S0F60×120HD-□ S0F60×120FD-G2M S0F60×120HD-G2F S0F60×120HD-G3F
S0F70×140HK-□ S0F70×140HK-G2M S0F70×140HK-C2F S0F70×140HK-G3F S0F70×140HD-□ S0F70×14CHD-G2M S0F70×140HD-G2F S0F70×140HD-G3F

Modello Verticale
Tirare...
Forza fuori
N		 Lattorale
Tirare...
Forza fuori
N		 Lattorale
forza di trazione
(superficie oleosa) N		 Interno
volume
cm3		 Raggio di curva min.
di pezzo di lavoro
mm		 Peso g Consigliato
Dia del tubo.
mm		 MPQ
 pcs
SOF16×50 33 24 12 2 8 17 4 1
SOF20×80 78 38 35 5 25 23 4 1
SOF23×60 57 37 33 3 20 29 4 1
SOF30×90 125 77 60 10 30 24 4 1
SOF40×80 141 110 100 11 50 43 6 1
SOF40×110 200 188 118 25 35 47 6 1
SOF 50×100 217 181 121 20 75 56 6 1
SOF60×120 312 254 170 35 75 70 6 1
SOF70×140 445 344 230 52 90 77 8 1




◇ Nota: livello di vuoto di prova -60 kPa, pezzo di lavoro con superficie liscia e pulita.
I dati possono variare a seconda delle diverse superfici del pezzo.
Serie SOF Tazza di aspirazione ovale piatta Speciale per foglio metallico 2


Modello/dimensione L W H G. LG h 5 Y
SOF16×50□-G2F 50 16 19.5 G1/4 11 14 17 3
SOF16×50□-G3F 50 16 19.5 G3/8 11 14 22 3
SOF16×50□-RA 50 16 19.5 31.8x31.8 4.7 18.7 - 3
SOF20×80□-G2F 84 24 15.5 G1/4 11 14 17 5
SOF20×80□-G3F 84 24 15.5 G3/8 11 14 22 5
SOF20×80□-RA 84 24 15.5 31.8x31.8 4.7 18.7 - 5
SOF23×60□-G2F 61.5 22.5 12 G1/4 11 14 17 3
SOF23×60□-G3F 61.5 22.5 12 G3/8 11 14 22 3
SOF23×60□-RA 61.5 22.5 12 31.8x31.8 4.7 18.7 - 3
SOF30×90□-G2F 93 33 16 G1/4 11 14 17 5
SOF30×90□-G3F 93 33 16 G3/8 11 14 22 5
SOF30×90□-RA 93 33 16 31.8x31.8 4.7 18.7 - 5
SOF40×80□-G2F 82 39 14 G1/4 11 14 17 4
SOF40×80□-G3F 82 39 14 G3/8 11 14 22 4
SOF40×80□-RA 82 39 14 31.8x31.8 4.7 18.7 - 4
SOF40×110□-G2F 113 43 21.5 G1/4 11 14 17 6
SOF40×110□-G3F 113 43 21.5 G3/8 11 14 22 6
SOF40×110□-RA 113 43 21.5 31.8x31.8 4.7 18.7 - 6
SOF50×100□-G2F 102 49 16 G1/4 11 14 17 5
SOF50×100□-G3F 102 49 16 G3/8 11 14 22 5
SOF50×100□-RA 102 49 16 31.8x31.8 4.7 18.7 - 5
SOF60×120□-G2F 123 58 18 G1/4 11 14 17 6
SOF60×120□-G3F
SOF60×120□-RA		 123 58 18 G3/8 11 14 22 6
123 58 18 31.8x31.8 4.7 18.7 - 6
SOF70×140□-G2F 141 67.5 19 G1/4 11 14 17 7
SOF70×140□-G3F 141 67.5 19 G3/8 11 14 22 7
SOF70×140□-RA 141 67.5 19 31.8x31.8 4.7 18.7 - 7

Serie SOF Tazza di aspirazione ovale piatta Speciale per foglio metallico 3

Modello/dimensione L W H G. LG h S Y
SOF16×50□-G2M 50 16 19.5 G1/4 9 10.5 5 3
SOF16×50□-M10M 50 16 19.5 M10×1.5 12 13.5 5 3
SOF16×50□-M14M 50 16 19.5 M14×1.5 12 13.5 5 3
SOF20×80□-G2M 84 24 15.5 G1/4 9 10.5 5 5
SOF20×80□-M10M 84 24 15.5 M10×1.5 12 13.5 5 5
SOF20×80□-M14M 84 24 15.5 M14×1.5 12 13.5 5 5
SOF23×60□-G2M 61.5 22.5 12 G1/4 9 10.5 5 3
SOF23×60□-M10M 61.5 22.5 12 M10×1.5 12 13.5 5 3
SOF23×60□-M14M 61.5 22.5 12 M14×1.5 12 13.5 5 3
SOF30×90□-G2M 93 33 16 G1/4 9 10.5 5 5
SOF30×90□-M10M 93 33 16 M10×1.5 12 13.5 5 5
SOF30×90□-M14M 93 33 16 M14×1.5 12 13.5 5 5
SOF40×80□-G2M 82 39 14 G1/4 9 10.5 5 4
SOF40×80□-M10M 82 39 14 M10×1.5 12 13.5 5 4
SOF40×80□-M14M 82 39 14 M14×1.5 12 13.5 5 4
SOF40×110□-G2M 113 43 21.5 G1/4 9 11 5 6
SOF40×110□-M10M 113 43 21.5 M10×1.5 12 13.5 5 6
SOF40×110□-M14M 113 43 21.5 M14×1.5 12 13.5 5 6
SOF50×100□-G2M 102 49 16 G1/4 9 11 5 5
SOF50×100□-M10M 102 49 16 M10×1.5 12 13.5 5 5
SOF50×100□-M14M 102 49 16 M14×1.5 12 13.5 5 5
SOF60×120□-G2M 123 58 18 G1/4 9 11 5 6
SOF60×120□-M10M 123 58 18 M10×1.5 12 13.5 5 6
SOF60×120□-M14M 123 58 18 M14×1.5 12 13.5 5 6
SOF70×140□-G2M 141 67.5 19 G1/4 9 11 5 7
SOF70×140□-M10M 141 67.5 19 M10×1.5 12 13.5 5 7
SOF70×140□-M14M 141 67.5 19 M14×1.5 12 13.5 5 7

D: Potete offrire i campioni gratuiti?

A: Si', ma dipende dai prodotti, Pls contattaci ina@pneuhydr.com o whatsapp 0086 15168536055

D: Qual e'il suo campo di attività?

R: Il nostro ambito di attività è:Servizio di parti di automazione per esportatori con contenitore pieno e venditacilindro d' aria, trattamento delle sorgenti d' aria, valvola solenoide,valvola d'aria,Valvola motorizzatrice,Valvola in ottone, valvola idraulica, cilindro idraulico, aria e olioadesione, manometroE così via.

D:WChe tipo di prodotti puoi produrre?

R: Possiamo produrre molti tipi di acciaio inossidabile, ottone, alluminiolavorazione dei materiali.Come se fosse alto.pressione Valvola / valvola solenoide / valvola elettricavalvola dell'acqua/valvola pneumatica/cilindro ad aria/valvola idraulica/accumulatore idraulicoprodotti e così via.

D: Il prodotto può essere realizzato con il nostro logo e il nostro marchio?

R: Sì, certo, possiamo fare. Siamo fornitori OEM da anni e professionisti per fare. Ma devi darci l' autorizzazione se possibile.

D: Potete fornire prodotti di marca pneumatici e idraulici originali?

R: Sì, possiamo fornire come Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser ecc.

D: C'è una garanzia disponibile?

R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.

D: Il connettore è in sistema britannico o metrico?

A: Il filo G è cilindrico e non si sigilla da solo, richiedendo guarnizioni aggiuntive per evitare perdite.e i fili interni ed esterni diventano sempre più stretti quando strettiLa tenuta si ottiene attraverso la deformazione dei fili e per migliorare l'effetto di tenuta si usa solitamente un sigillante o un nastro.

Il filo G è un tubo cilindrico retto utilizzato per collegamenti non sigillati; il filo PT è un tubo conico che si basa sulla deformazione e la sigillatura del filo stesso;NPT è anche un tubo conico con un profilo dentale angolo di 60 gradi, utilizzato principalmente in Nord America

D: Come si convertono le unità di pressione: MPa, bar, psi, kg/cm2?

A: 1MPa=10bar≈145psi≈10kg

D: Cosa causa di solito il burnout delle bobine di valvola solenoide?

A: tensione e hz errate, frequenti commutazioni, testa pilota che entra nel liquido, problemi con il nucleo della valvola e la molla,ambiente caldo, vibrazioni pesanti, ecc.

D: Cosa si deve notare per i componenti pneumatici in ambienti ad alta temperatura o a freddo estremo?

Punto focale Contro misure per l'ambiente ad alta temperatura Contro misure per l'ambiente a freddo estremo
Scele Fluoro gomma, PTFE Nitrile a bassa temperatura, gomma di silicone, poliuretano
Lubrificazione Grassi sintetici ad alta temperatura (bassa volatilità) Grassi a bassa temperatura (basso punto di versamento, bassa viscosità)
Trattamento dell'approvvigionamento di aria Rafforzare il raffreddamento, eliminare l'acqua in modo efficiente Asciugatura a punto di rugiada ultra basso (tipo di refrigerazione + assorbimento), tracciamento termico
Componenti metallici Acquisizione di riserve Selezionare materiali con resistenza a basse temperature, prevenire perdite a causa di contrazione a freddo
Componenti di controllo Coili di grado resistente al calore, dissipazione del calore, basso consumo energetico Installare scatole di isolamento, riscaldamento locale, prevenire la condensazione fredda
Installazione Tenere lontano da fonti di calore, aggiungere piastre isolanti Evitare l'esposizione al vento e alla neve, avvolgere con materiali isolanti termici
