Casa ProdottiPneumatica della valvola a solenoideVentosa piatta serie SFK speciale per oggetti con superficie ruvida

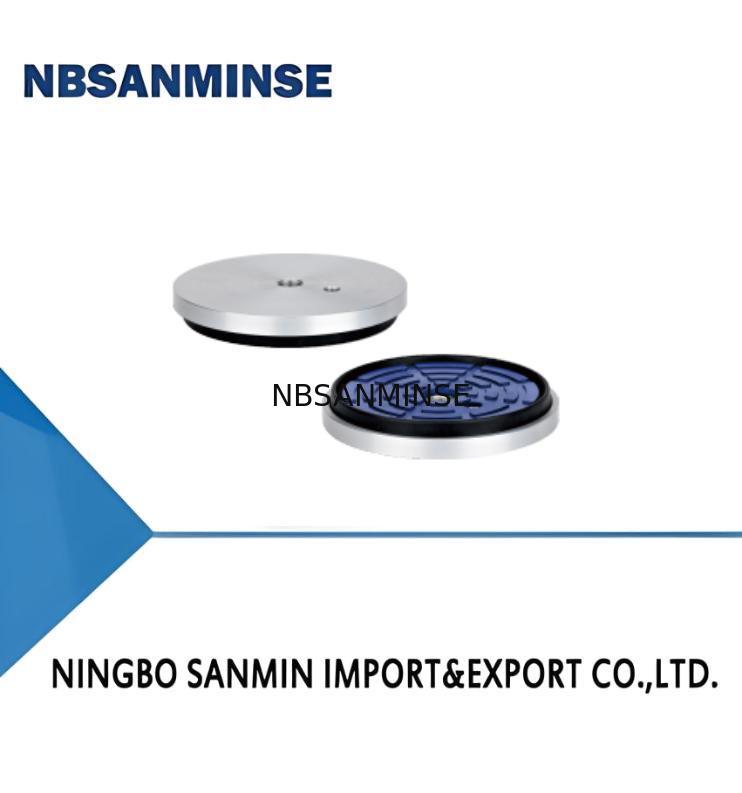

SFK Series Flat Suction Cup Special for Objects with Rough Surface
SFK Series Flat Suction Cup Special for Objects with Rough Surface
Contattaci

Ventosa piatta serie SFK speciale per oggetti con superficie ruvida

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA Marca: NBSANMINSE
Model Number: SFK110E

Informazioni dettagliate
Pull-out force N: 480 Inner volume cm³: 70
Min.curve radius of workpiece mm: 300 Weight g: 465
Recommended hose dia. mm: 10

Descrizione di prodotto

Caratteristiche
◇ L'anello di tenuta è realizzato in gomma espansa EPDM flessibile
◇ Struttura di supporto interna di ampia superficie
◇ Piccolo volume interno
◇ Sono disponibili varie dimensioni
Vantaggi
◇ Adatto per pezzi con superfici ruvide o irregolari
◇ Resistenza allo scivolamento. Impedisce la deformazione permanente di pezzi sottili
◇ Ciclo di lavoro breve
◇ Adatto per pezzi di diverse dimensioni e forme
Applicazioni
◇ Manipolazione di pezzi con superfici irregolari, come lastre di acciaio goffrate,
vetro decorativo, ardesia grezza, pannelli di legno, ecc.
◇ La valvola a contatto è opzionale, che chiuderà la camera a vuoto quando rileva che
le ventose non toccano i pezzi, al fine di evitare perdite di vuoto
Ventosa piatta serie SFK speciale per oggetti con superficie ruvida 0
Struttura
◇ Design a struttura divisa, le parti soggette a usura possono essere sostituite separatamente
◇ È presente una porta funzionale separata
◇ Nota: il foro filettato funzionale è sigillato con un tappo quando
consegnato. Sigillare la filettatura con colla per filetti o nastro grezzo
durante il collegamento
Ventosa piatta serie SFK speciale per oggetti con superficie ruvida 1

SFK   110   E   -G4F   -V
  ①      ②   ③       ④      ⑤
Serie Diametro Materiale e durezza Filettatura di collegamento ⑤Speciale specifica
SFK 110-中110mm E-EPDM 20  Nil-Solo anello di tenuta Nil-Standard

160-中160mm

G4F-Filettatura femmina G1/2 V-Con valvola a contatto
200-φ200mm



250-φ250mm



Selezione
Modello   Collegamento filettatura
  F-Femmina   filettatura
SFK110E SFK110E-G4F SFK110E-G4F-V
SFK160E SFK160E-G4F SFK160E-G4F-V
SFK200E SFK200E-G4F SFK200E-G4F-V
SFK250E SFK250E-G4F SFK250E-G4F-V
Parametri tecnici
Modello Forza di estrazione N
Volume interno		 cm³ Raggio di curvatura minimo
di		 pezzo mm Peso g
SFK110		 dia
mm		 MPQ pz
SFK110		 SFK160
480
1080
70		 300
465		 935  10

1

145

 SFK250
1  SFK200  SFK250
2800
225

1000

1445

 12  1  360  I dati possono essere diversi a seconda delle diverse superfici dei pezzi
12  1  ◇ Nota: livello di vuoto di prova -60kPa, pezzo con superficie liscia e pulita. I dati della forza di estrazione di cui sopra sono calcolati senza considerare il fattore di sicurezza.  I dati possono essere diversi a seconda delle diverse superfici dei pezzi
Ventosa piatta serie SFK speciale per oggetti con superficie ruvida 2Ventosa piatta serie SFK speciale per oggetti con superficie ruvida 3
