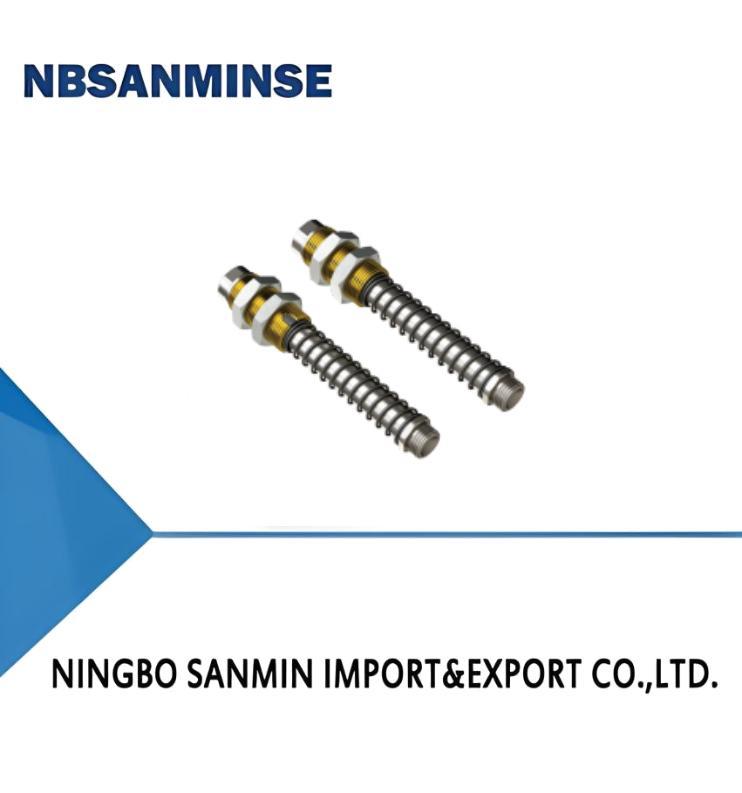

PSPH Series Heavy-duty Level Compensator

Contattaci

Compensatore di livello di carico pesante della serie PSPH

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Marca:	NBSANMINSE
Model Number:	PSPH-E25G2M-M20

Informazioni dettagliate
Buffer type:	E - External spring	Buffer stroke:	25
Rotary type:	Nil - Vertical rotating	Suction cup connection:	G2M - G1/4 male thread
Mounting thread:	M20 - M20×1.5

Descrizione di prodotto

Caratteristiche

◇ Nella manica di guida è inserita una bussola senza olio e resistente all'usura

◇ Primavera di protezione esterna pesante

◇ Si può scegliere il tipo non rotante

◇ Sono disponibili varie specifiche di carica del tampone

◇ Adatto a condizioni di lavoro pesanti

Vantaggi

◇ ridurre l'usura del prodotto, migliorare la durata del prodotto e

ridurre il rumore

◇ Adatto per i pezzi di lavoro con superficie irregolare e di lavoro

condizioni che richiedono una compensazione di altezza

◇ Adatto per posizionare con precisione la tazza di aspirazione ovale

◇ Adatto a varie condizioni di lavoro

Applicazioni

◇ Adatto per la manipolazione di pezzi con differenza di altezza

◇ Adatto a condizioni di lavoro che richiedono assorbimento degli urti

quando si maneggiano oggetti

◇ Adatto a condizioni di lavoro di breve durata

e gestione rapida

◇ Il compensatore di livello non rotante è adatto per una ventosa ovale

◇ Particolarmente adatto per la manipolazione nell'industria automobilistica

Struttura

◇ (1) Collegamento del generatore di vuoto

◇ (2) Manica guida

◇ (3) Nocciolo di montaggio

◇ (4) Verga di guida

◇ (5) Collegamento della ventosa

PSPH - E 25 R G3M - M30
① ② ③ ④ ⑤ ⑥
1Serie	2Tipo di cuscinetto			3Trascorso tampone		4Tipo rotativo				5Connessione della ventosa			6Fio di montaggio
PSPH	E - molla esterna			25		Rotazione zero-verticale				G2M-G1/4 filato maschile			M20-M20×1.5
				50		R - Verticale non rotante				G3M-G3/8 filato maschile			M30-M30×1.5
				75						G4M-G1/2 filato maschile
				90
Selezione
Modello/connessione filato
G2M		RG2M			G3M			RG3M			G4M		RG4M
PSPH-E25G2M-M20		PSPH-E25RG2M-M20			PSPH-E25G3M-M30			PSPH-E25RG3M-M30			PSPH-E25G4M-M30		PSPH-E25RG4M-M30
PSPH-E50G2M-M20		PSPH-E50RG2M-M20			PSPH-E50G3M-M30			PSPH-E50RG3M-M30			PSPH-E50G4M-M30		PSPH-E50RG4M-M30
PSPH-E75G2M-M20 PSPH-E90G2M-M20		PSPH-E75RG2M-M20 PSPH-E90RG2M-M20			PSPH-E75G3M-M30			PSPH-E75RG3M-M30			PSPH-E75G4M-M30		PSPH-E75RG4M-M30
					PSPH-E90G3M-M30			PSPH-E90RG3M-M30			PSPH-E90G4M-M30		PSPH-E90RG4M-M30
Parametri tecnici
Modello			Precaldamento Forza (1) N				Elastico Forza (2) N		Verticale carico (3) N			Lavorare temperatura °C		Peso g
PSPH-E25 ((R) G2M-M20			7.5				15.8		2,400			0 ~ 80		148
PSPH-E50 ((R) G2M-M20			14.4				20		2,400			0 ~ 80		174
PSPH-E75 ((R) G2M-M20			6				16		2,400			0 ~ 80		198
PSPH-E90 ((R) G2M-M20			6				15.7		1,500			0 ~ 80		210
PSPH-E25 ((R) G3M-M30			19.4				73		4,800			0 ~ 80		408
PSPH-E50 ((R) G3M-M30			24.7				78.5		4,800			0 ~ 80		483
PSPH-E75 ((R) G3M-M30			39				79.6		4,800			0 ~ 80		561
PSPH-E90 ((R) G3M-M30			26.4				74.5		4,800			0 ~ 80		580
PSPH-E25 ((R) G4M-M30			19.4				73		4,800			0 ~ 80		408
PSPH-E50 ((R) G4M-M30			24.7				78.5		4,800			0 ~ 80		483
PSPH-E75 ((R) G4M-M30			39				79.6		4,800			0 ~ 80		561
PSPH-E90 ((R) G4M-M30			26.4				74.5		4,800			0 ~ 80		580

◇ Nota: 1. La forza di pretensione è la forza elastica della molla quando la molla è compressa allo stato naturale

2La forza elastica è la forza elastica della molla quando il compensatore di livello è compresso in un tratto del 50%, si suggerisce che il funzionamento effettivo compresso

la corsa del compensatore di livello non deve superare il 50% della sua corsa massima compressa

3Il carico verticale si riferisce alla tensione massima verticale che il compensatore di livello può sopportare nello stato statico.

4Quando il compensatore di livello è installato orizzontalmente, il pezzo di lavoro produrrà gravità perpendicolare alla direzione del compensatore di livello,

Se la gravità è maggiore del campo di carico orizzontale, la molla può bloccarsi
