Casa ProdottiPneumatica della valvola a solenoideCompensatore di livello pesante a doppia molla della serie PSPD

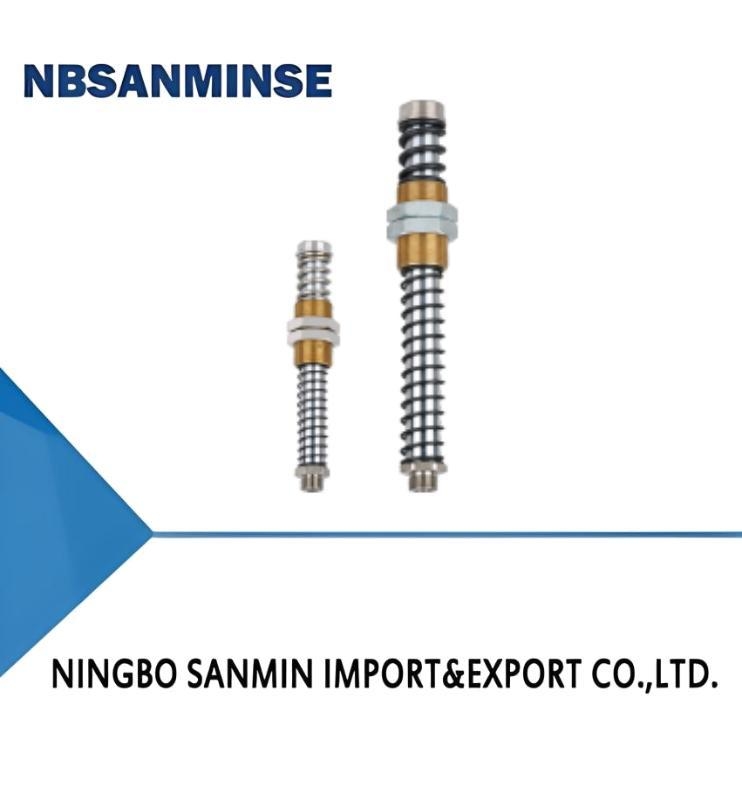

PSPD Series Double Springs Heavy-duty Level Compensator
PSPD Series Double Springs Heavy-duty Level Compensator
Contattaci

Compensatore di livello pesante a doppia molla della serie PSPD

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA Marca: NBSANMINSE
Model Number: PSPD-E25G2M-M20

Informazioni dettagliate
Pretightening force(1) N: 8.6 Elastic force(2) N: 16.8
Vertical load(3) N: 2400 Working temperature ℃: 0~80
Weight g: 181

Descrizione di prodotto

Caratteristiche
● Boccole autolubrificanti e resistenti all'usura sono integrate nella guida
● Con doppie molle di ammortizzazione
● È possibile selezionare il tipo non rotante
● Sono disponibili varie specifiche di corsa di ammortizzazione
Vantaggi
● Riduce l'usura del prodotto, migliorando la durata dei prodotti
e riducendo il rumore
● Contatto flessibile con pezzi fragili, compensando la differenza di altezza
dei pezzi
● Adatto per il posizionamento preciso di ventose ovali
● Adatto a varie condizioni di lavoro
Applicazioni
● Adatto per la movimentazione di pezzi pesanti, come lastre di acciaio
● Adatto per le condizioni di lavoro che richiedono un contatto flessibile
e l'assorbimento degli urti durante il trasporto di oggetti, come il vetro
● Adatto per l'uso in ambienti difficili
● Il compensatore di livello non rotante è adatto per ventose ovali
● La struttura a doppia molla di ammortizzazione può prevenire l'impatto sulla
estremità dell'asta di supporto durante la movimentazione e il ribaltamento del pezzo
Compensatore di livello pesante a doppia molla della serie PSPD 0
Struttura
● (1) Vaccordo generatore di vuoto
● (2) Molla
● (3) Dado di montaggio
● (4) Guida
● (5) Molla
● (6) Attacco ventosa
Compensatore di livello pesante a doppia molla della serie PSPD 1
PSPD   -E   25   R   G3M   -M30
①      ②        ③      ④      ⑤      ⑥
①Serie ②Tipo di ammortizzazione ③Corsa di ammortizzazione ④Tipo rotante ⑤Attacco ventosa ⑥Filettatura di montaggio
   P5PD E-Molla esterna 25  Nil-Rotazione verticale G2M-Filettatura maschio G1/4 M20-M20×1.5


50  R-Non rotante verticale G3M-Filettatura maschio G3/8 M30-M30×1.5

90
G4M-Filettatura maschio G1/2
Selezione
   Modello/Filettatura di connessione
G2M RG2M G3M RG3M G4M  RG4M
PSPD-E25G2M-M20
PSPD-E50G2M-M20		 PSPH-E25RG2M-M20
PSPH-E50RG2M-M20		 PSPD-E25G3M-M30
PSPD-E50G3M-M30		 PSPD-E25RG3M-M30
PSPD-E50RG3M-M30		 PSPD-E25G4M-M30
PSPD-E50G4M-M30		  PSPD-E25RG4M-M30
 PSPD-E50RG4M-M30

PSPD-E90G3M-M30 PSPD-E90RG3M-M30 PSPD-E90G4M-M30  PSPD-E90RG4M-M30
Parametri  tecnici
 Modello Forza di precarico(1)
N		 Forza elastica(2)
N		 Carico verticale(3)
N		 Temperatura di esercizio
℃		   Peso
       g
 PSPD-E25(R)G2M-M20
 PSPD-E50(R)G2M-M20
 PSPD-E25(R)G3M-M30
 PSPD-E50(R)G3M-M30		 8.6
14.4		 16.821  2,400 0~80 181
2,400 0~80 207
24  74.5  4,800 0~80 507
7.5  61  4,800 0~80 600
 PSPD-E90(R)G3M-M30 25.2  73.7  4,800 0~80 754
 PSPD-E25(R)G4M-M30
 PSPD-E50(R)G4M-M30		 24  74.5  4,800 0~80 515
7.5  61  4,800 0~80 608
 PSPD-E90(R)G4M-M30 25.2  73.7  4,800 0~80 762
● Nota: 1. La forza di precarico è la forza elastica della molla quando la molla è compressa nello stato naturale
2. La forza elastica è la forza elastica della molla quando il compensatore di livello è compresso al 50% della corsa, si suggerisce che la corsa di compressione effettiva
del compensatore di livello non superi il 50% della sua corsa di compressione massima
3. Il carico verticale si riferisce alla tensione verticale massima che il compensatore di livello può sopportare in stato statico
4. Quando il compensatore di livello è installato orizzontalmente, il pezzo produrrà una forza di gravità perpendicolare alla direzione del compensatore di livello,
Se la gravità è maggiore dell'intervallo di carico orizzontale, la molla potrebbe bloccarsi
