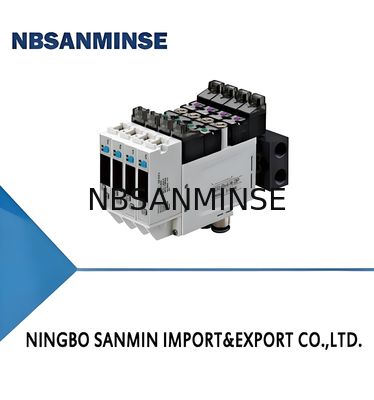

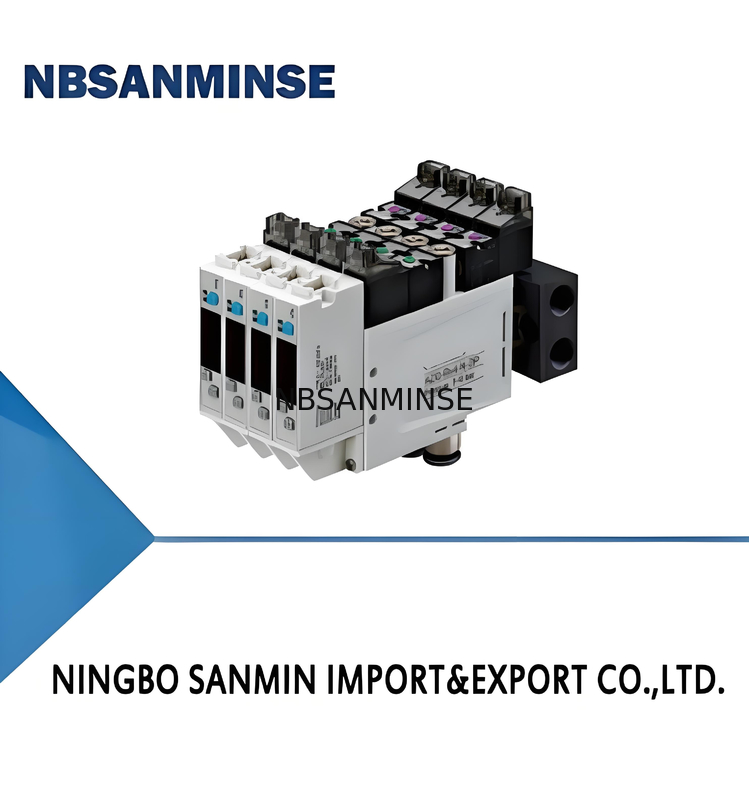

AZQ Series Mini Integrated Vacuum Generator
AZQ Series Mini Integrated Vacuum Generator
Contattaci

Generatore di vuoto integrato di serie AZQ

Minimum Order Quantity : 100PCS Packaging Details : Plastic bag
Delivery Time : 5-30days Supply Ability : 10000PCS
Place of Origin: CHINA Marca: NBSANMINSE
Model Number: AZQ-X

Informazioni dettagliate
Specifications: X - High vacuum level type Air supply pressure range bar: 3.0~6.0
Max. vacuum level -kPa: 91 Max. vacuum flow NL/min: 12
Air consumption NL/min: 8.2

Descrizione di prodotto

Caratteristiche
● Design multi-ugello
● Dimensioni ridotte e leggerezza. Il volume è di 43,5 cm³
● Alimentazione centralizzata dell'aria
● Nessun rumore (tipo pompa a vuoto)
● Con pressostato digitale per vuoto
Vantaggi
● Il dispositivo è compatto e può essere installato direttamente nel sistema di movimentazione
● Installazione semplice, può essere installato direttamente nella scatola di distribuzione
● Il tipo a pompa a vuoto è adatto per il sistema di stazione di vuoto centralizzata
Applicazioni
● Produzione e monitoraggio del vuoto nei sistemi di automazione
● Per applicazioni di robotica e assi lineari
● Applicazioni pick and place con tempi molto brevi
● Utilizzato per sistemi che richiedono un'elevata movimentazione dinamica dei pezzi
e con spazio limitato
● Solitamente utilizzato per la movimentazione di piccole parti in sistemi completamente automatizzati
Generatore di vuoto integrato di serie AZQ 0
Senza tipo di sorgente di vuoto
(Tipo pompa a vuoto)
●(1) Valvola di rilascio del vuoto
●(2) Valvola di regolazione del rilascio del vuoto
●(3) Valvola di alimentazione del vuoto
●(4) Pressostato del vuoto
●(5) Porta di alimentazione dell'aria
●(6) Connettore della pompa del vuoto
●(7) Porta del vuoto
Generatore di vuoto integrato di serie AZQ 1
Con tipo di sorgente di vuoto
(Tipo generatore di vuoto)
●(1) Valvola di rilascio del vuoto
●(2) Valvola di regolazione del rilascio del vuoto
●(3) Valvola di alimentazione del vuoto
●(4) Pressostato del vuoto
●(5) Porta di alimentazione dell'aria
●(6) Porta di scarico
●(7) Porta del vuoto
Generatore di vuoto integrato di serie AZQ 2
Come ordinare
AZQ - T × 8 - N - DP
①  ②  ③  ④  ⑤
①Serie ②Specifiche ③Stack ④Pressostato ⑤Consumo tensione
AZQ X-Tipo ad alto livello di vuoto Nil-Corpo singolo N-2Uscita NPN + 1 uscita analogica (1~5V) Nil-Alimentazione aria individuale
T-Tipo a flusso elevato 2  P-2Uscita PNP + 1 uscita analogica (1~5V) DP-Alimentazione aria centralizzata
B-Tipo pompa a vuoto 3



.



10

●Nota: 1. Si consiglia di installare un filtro dell'aria con una precisione di filtrazione di 5um o inferiore per l'alimentazione dell'aria a pressione positiva del generatore di vuoto
(senza la necessità di un filtro antinebbia)
2. Per il tipo a pompa a vuoto, la quantità di stack consigliata è 6 pezzi. La portata massima del vuoto diminuirà se c'è stack Bx7
e Bx8. Fare riferimento ai seguenti parametri:
31NL/min è il flusso massimo consentito di un singolo stack di AZQ-Bx7
28NL/min è il flusso massimo consentito di un singolo stack di AZQ-Bx8
Parametri tecnici
Modello Alimentazione aria
intervallo di pressione
bar		 Nominale
aria tensione pressione
bar		 Massimo
vuoto  livello
-kPa		 Massimo
vuoto  flusso
NL/min		 Consumo
s40mA (Senza
NL/min		 Rumore
dB(A)		 Peso
    g		 Consigliato
Alimentazione aria
porta P		 ato
Vuoto
porta V		 tubo  diam. (mm)
Vuoto  pompa
resistenzaconnettore
AZQ-X 3.0~6.0 5.0  91  12  8.2  64~70 75.4  φ6 φ6
AZQ-T 3.0~6.0 4.5  84  16  15.5  64~70 75.4  φ6 φ6
AZQ-B 3.0~6.0
- 35(Nota)

78.2  φ4 φ6 φ6
● Nota: 35NL/min è il flusso massimo consentito di un singolo stack di AZQ-Bx6
Flusso del vuoto (NL/min) a diversi livelli di vuoto (-kPa)
Modello Consumo tensione
pressione
bar		 Consumo
s40mA (Senza
NL/min		 0  10  20  resistenza30    40  50  60  70  80  90  Massimo
vuoto  livello
-kPa
AZQ-X 5.0  8.2  1216  9.5
14.5		 6.4
10.7		 resistenza5.6
resistenza9.1		   5.1
  8.0		 4.4
6.7		 3.2
4.8		 2.1
2.8		 0.9
一
90
AZQ-T 4.5  15.5
84
Tempo di evacuazione (s/L) per raggiungere diversi livelli di vuoto (-kPa)
Modello Consumo  tensione
pressione
bar		 Consumo
s40mA (Senza
NL/min		 10  20  30  40  50  60  70  80  90  Massimo
vuoto  livello
-kPa
AZQ-X 5.0  8.2  0.49  1.37  2.90  4.70  6.98  10.03  14.90  23.20  59.52  90
AZQ-T 4.5  15.5  0.34  0.76  1.51  2.40  3.76  5.61  8.94  16.86
84
Generatore di vuoto integrato di serie AZQ 3
Parametri tecnici - Pressostato
  Modello                                       ZPDC-□
  Intervallo intervallo -100~100kPa
  Impostazione pressione intervallo -105~105kPa
  Prova pressione 500kPa
  Gas generale Aria, gas non corrosivo e non infiammabile
  Alimentazione tensione 1000 V CA in 1 minuto (tra involucro e filo conduttore) Corrente
  consumo s40mA (Senza carico)  Uscita interruttore
  Modalità di uscita 2NPN o 2PNP uscita a collettore aperto + uscita analogica lineare 1~5V Max. Corrente di carico
125mA Max. tensione di alimentazione
30V CC (NPN) 24V CC (PNP) Residuo
tensione 1000 V CA in 1 minuto (tra involucro e filo conduttore) Risposta
tempo ≤2.5ms (funzione anti-vibrazione 25ms, 100ms, 250ms, 500ms, 1000ms, 1500ms selezionabile)

Uscita
corto circuito protezione Sì Ripetibilità
  ±0.2%F.5. ±1 cifra Display
  Display a 36 LED a 7 segmenti (rosso) (frequenza di campionamento: 5 volte/sec) Indicatore
  precisione ±2%F.5. ±1 cifra A temperatura ambiente: 25±3℃ Interruttore
  ON indicatore OUT1: Verde/OUT2: Rosso
resistenza
resistenza50M0 min. (a 500 V CC, tra involucro e filo conduttore)		    GradoIP40 Ambientale
intervallo di temperatura Funzionamento: 0~50℃ Resistenza
tensione 1000 V CA in 1 minuto (tra involucro e filo conduttore) Isolamento
resistenza 50M0 min. (a 500 V CC, tra involucro e filo conduttore) Temperatura
  caratteristica ±2%F.5. (nell'intervallo di temperatura di 0~50℃) Cavo
  filo Cavo in PVC a prova di olio (0.15mm²) Diagrammi di cablaggio del circuito di uscita
Dimensioni dell'alimentazione dell'aria centralizzata (mm)
Generatore di vuoto integrato di serie AZQ 4
Dimensioni (mm)
Generatore di vuoto integrato di serie AZQ 5
Generatore di vuoto integrato di serie AZQ 6
