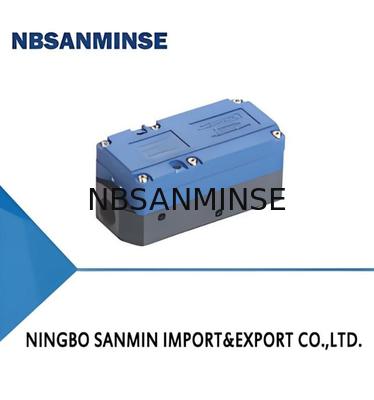

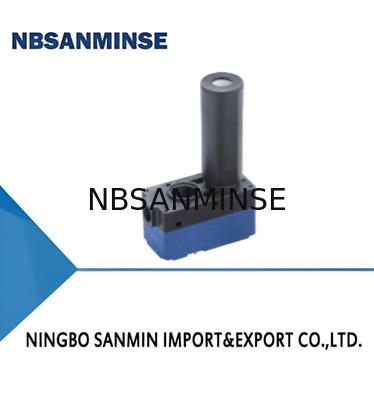

Generatore Mini Vacuum Serie ABM/ABX

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Marca:	NBSANMINSE
Model Number:	ABM5,ABX5

Informazioni dettagliate
Air supply pressure range bar:	4.5~6.0	Max. vacuum level -kPa:	85
Max. vacuum flow NL/min:	35~37	Air consumption NL/min:	12~20
Noise level dB(A):	50~65

Descrizione di prodotto

Caratteristiche

◇ Progettazione di ugelli a basso consumo energetico

◇ Piccole dimensioni, leggero peso, può essere collegato direttamente alla ventosa

◇ Esistono diverse specifiche relative ai porti aeroportuali ((A,NA,B,NB,C,NC)

◇ Il silenziatore integrato e quello esterno sono opzionali

Vantaggi

◇ Può produrre più flusso di vuoto se consuma meno aria

◇ Per le occasioni in cui lo spazio e il peso dell'installazione sono limitati

◇ Le specifiche di connessione di porta idonee possono essere selezionate in base alle

requisiti in loco

◇ Può soddisfare le diverse esigenze di flusso di vuoto in diversi lavori

Condizioni

◇ Ridurre notevolmente il rumore del prodotto

Applicazioni

◇ Generatore universale di vuoto, ampiamente utilizzato in tutti i tipi di sistemi di vuoto

◇ Adatto per la manipolazione di piastre metalliche, macchine per l'imballaggio, stampaggio ad iniezione

e tecnologia dei robot industriali

Struttura

◇ (1)Aporto di approvvigionamento

◇ (2)V.Acqua di porto

◇ (3)EPorto di Xhaust

◇(4)Filtro a vuoto

◇ (5)Silenziatore

Come ordinare

ABM 10 - B-F

① ② ③ ④

1Serie

Specificità

Connessione portuale

4Sigillatura

ABM-Universaltype ((-85kPa)

A NA

Null-Default, NBR

ABX-Tipo di livello di vuoto elevato ((-92kPa)

B NB

F - Gomma fluorata

C NC

E-EPDM

(Cfr. tabella 1)

Tabella di connessione di porta1

Port connessione

Aria fornitura porto

Vaso porto

Fuoco di scarico porto

Applicabile vuoto generatore

M5-6

G1/8

Interno Silenziatore

ABM5,10 ABX5,10

M5-6

NPSF1/8

Silenziatore interno

ABM5,10 ABX5,10

G1/8

G3/8

Silenziatore interno

ABM5,10,20,30 ABX5,10,20,30

NB:

NPSF1/8

NPSF3/8

Silenziatore interno

ABM5,10,20,30 ABX5,10,20,30

G1/8

G3/8

Silenziatore esterno

ABM5,10,20,30 ABX5,10,20,30

NPSF1/8

NPSF3/8

Silenziatore esterno

ABM5,10,20,30 ABX5,10,20,30

Selezione-ABM

Modello/
Specificità

NB:

ABM5-□

ABM5-A

ABM5-NA

ABM5-B

ABM5-NB

ABM5-C

ABM5-NC

ABM10-□

ABM10-A

ABM10-NA

ABM10-B

ABM10-NB

ABM10-C

ABM10-NC

ABM20-□

ABM20-B

ABM20-NB

ABM20-C

ABM20-NC

ABM30-□

ABM30-B

ABM30-NB

ABM30-C

ABM30-NC

Selezione-ABX

Modello/
Specificità

NB:

ABX5-□

ABX5-A

ABX5-NA

ABX5-B

ABX5-NB

ABX5-C

ABX5-NC

ABX10-□

ABX10-A

ABX10-NA

ABX10-B

ABX10-NB

ABX10-C

ABX10-NC

ABX20-□

ABX20-B

ABX20-NB

ABX20-C

ABX20-NC

ABX30-□

ABX30-B

ABX30-NB

ABX30-C

ABX30-NC

Parametri tecnici-ABM

Modello	Aria fornitura pressione gamma bar	- Max, ti prego. vuoto livello - kPa	- Max, ti prego. vuoto flusso NL/min	Aria consumo NL/min	Noise livello dB ((A)	Lavorare temperatura °C	Raccomandazione Aria fornitura portP	rifinito os Dia Vaso portaV
ABM5	4.5~6.0	85	35~37	12 ~ 20	50 ~ 65	-20~80	φ6	φ8
ABM10	4.5~6.0	85	70 ~ 75	28 ~ 42	55~68	-20~80	φ6	φ10
ABM20	4.5~6.0	85	141 ~ 150	55 ~ 85	60~68	-20~80	φ8	φ12
ABM30	4.5~6.0	85	175~220	87~125	60~68	-20~80	φ10	φ12

Parametri tecnici-ABX

Modello	Aria fornitura pressione gamma bar	- Max, ti prego. vuoto livello - kPa	- Max, ti prego. flusso di vuoto NL/min	Aria consumo NL/min	Noise livello dB ((A)	Lavorare temperatura °C	Raccomandazione Porta di alimentazione dell'aria	Dia del tubo riparato. mm Vaso portaV
ABX5	4.5~6.0	92	30 ~ 32	18 ~ 22	50 ~ 65	-20~80	φ6	φ 8
ABX10	4.5~6.0	92	52-63	31 ~ 40	55~68	-20~80	φ6	φ10
ABX20	4.5~6.0	92	110~125	79~89	60~69	-20~80	φ8	φ12
ABX30	4.5~6.0	92	180~185	128~137	60~69	-20~80	φ10	φ12

◇ Nota: La pressione massima dell'aria è di 7,0 bar

Flusso di vuoto ((NL/min) a diversi livelli di vuoto ((-kPa)

Modello	Aria fornitura pressione bar	Aria consumo NL/min	0	10	20	30	40	50	60	70	80	- Max, ti prego. vuoto livello - kPa
ABM5	4.5	12	35.0	20.5	12.0	10.5	8.5	6.5	4.5	2.5	0.8	85
ABM10	4.5	28	70.0	40.5	25.0	21.0	18.0	14.0	9.5	5.0	1.3	85
ABM20	4.5	55	141.0	77.0	45.0	39.5	29.5	25.0	17.5	12.0	3.0	85
ABM30	4.5	87	175.0	105.0	70.0	63.0	53.0	40.0	26.0	14.0	6.5	85
ABM5	6.0	20	37.0	25.0	15.5	12.0	8.0	6.0	4.0	2.7	0.6	85
ABM10	6.0	42	75.0	55.0	27.0	20.0	18.0	12.0	9.0	5.0	2.0	85
ABM20	6.0	85	150.0	100.0	55.0	38.0	30.0	24.0	16.0	11.0	3.2	85
ABM30	6.0	125	220.0	150.0	81.0	65.0	50.0	38.0	27.0	18.0	5.0	85

Tempo di evacuazione ((s/L) per raggiungere diversi livelli di vuoto ((-kPa)

Modello	Fornitura di aria pressione bar	Aria consumo NL/min	10	20	30	40	50	60	70	80	- Max, ti prego. vuoto livello - kPa
ABM5	4.5	12	0.11	0.42	0.95	1.66	2.50	3.65	5.25	7.89	85
ABM10	4.5	28	0.08	0.20	0.44	0.80	1.24	1.80	2.55	3.80	85
ABM20	4.5	55	0.04	0.12	0.23	0.41	0.65	0.93	1.33	2.03	85
ABM30	4.5	87	0.03	0.09	0.16	0.27	0.43	0.66	0.95	1.43	85
ABM5	6.0	20	0.13	0.51	1.15	1.93	2.87	4.09	5.84	10.46	85
ABM10	6.0	42	0.03	0.23	0.53	0.92	1.37	1.95	2.77	4.62	85
ABM20	6.0	85	0.02	0.15	0.28	0.46	0.71	1.02	1.48	2.55	85
ABM30	6.0	125	0.02	0.08	0.14	0.31	0.49	0.69	1.02	1.75	85

Flusso di vuoto ((NL/min) a diversi livelli di vuoto ((-kPa)

Modello	Aria fornitura pressione bar	Aria consumo NL/min	0	10	20	30	40	50	60	70	80	90	- Max, ti prego. vuoto livello - kPa
ABX5	4.5	18	30.0	13.0	7.5	7.0	6.0	5.0	4.0	3.2	1.8	0.4	92
ABX10	4.5	31	52.0	240	18.0	15.0	13.0	10.5	8.0	6.0	2.5	0.8	92
ABX20	4.5	79	100.0	46.0	34.0	30.5	25.0	21.0	17.0	10.5	5.0	1.6	92
ABX30	5.0	128	180.0	95.0	55.0	45.5	40.5	30.5	25.0	19.0	11.5	3.0	92
ABX5	6.0	22	32.0	20.0	8.5	7.5	6.0	5.0	4.0	3.0	1.5	0.15	92
ABX10	6.0	40	63.0	36.0	18.0	16.0	12.5	10.5	8.5	6.0	3.5	0.5	92
ABX20	6.0	89	125.0	73.0	35.0	30.0	25.0	22.0	18.0	12.0	7.0	0.9	92
ABX30	6.0	137	185.0	103.0	51.0	46.0	38.0	31.0	25.0	19.0	12.0	1.8	92

Tempo di evacuazione ((s/L) per raggiungere diversi livelli di vuoto ((-kPa)

Modello	Fornitura di aria pressione bar	Aria consumo NL/min	10	20	30	40	50	60	70	80	90	- Max, ti prego. vuoto livello - kPa
ABX5	4.5	18	0.13	0.60	1.26	2.30	3.20	4.50	6.15	8.50	15.50	92
ABX10	4.5	31	011	0.30	0.65	1.10	1.55	2.15	2.85	4.70	10.20	92
ABX20	4.5	79	0.09	0.16	0.32	0.55	0.80	1.50	1.80	2.70	5.00	92
ABX30	5.0	128	0.06	0.12	0.23	0.36	0.53	0.76	1.10	1.60	2.90	92
ABX5	6.0	22	015	0.71	1.52	2.54	3.72	5.12	6.95	9.70	21.00	92
ABX10	6.0	40	0.09	0.32	0.71	1.18	1.74	2.40	3.26	4.55	10.20	92
ABX20	6.0	89	0.05	0.15	0.31	0.52	0.77	1.08	1.54	2.15	4.92	92
ABX30	6.0	137	0.03	0.13	0.23	0.38	0.58	0.82	1.11	1.54	3.00	92

Dimensioni ((mm)

Ddimensioni(mm)

Kit di riparazione
