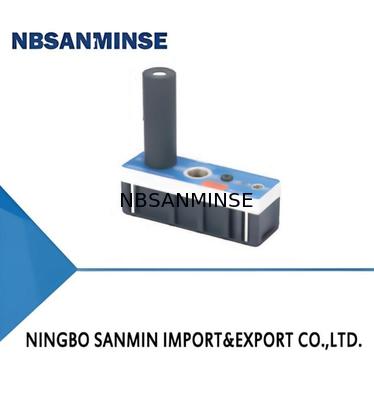

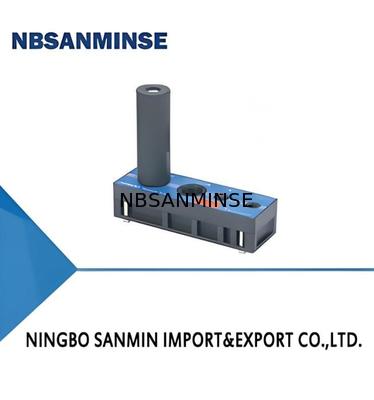

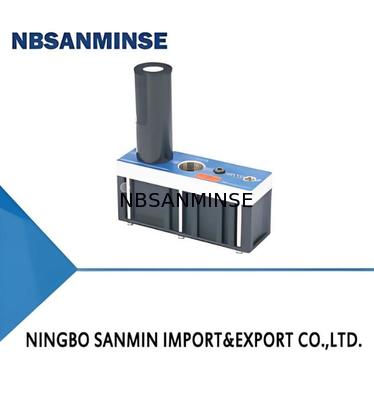

Generatore per vuoto multistadio serie AM/AL/AH

Generatore per vuoto multistadio serie AM/AL/AH
Multistage Vacuum Generator with 6.0 Bar Pressure 81 kPa Max Vacuum Level and 360 NL/min Max Vacuum Flow
Generatore per vuoto multistadio serie AM/AL/AH Generatore per vuoto multistadio serie AM/AL/AH Generatore per vuoto multistadio serie AM/AL/AH Generatore per vuoto multistadio serie AM/AL/AH

Grande immagine :  Generatore per vuoto multistadio serie AM/AL/AH

Dettagli:
Luogo di origine: Cina
Marca: NBSANMINSE
Certificazione: ISO9001
Numero di modello: AM25L
Termini di pagamento e spedizione:
Quantità di ordine minimo: 10pcs
Prezzo: Negotiate
Imballaggi particolari: Scatola
Tempi di consegna: 5-30days
Termini di pagamento: L/c, t/t
Capacità di alimentazione: 10000 PCS
Contatto

Generatore per vuoto multistadio serie AM/AL/AH

descrizione
Pressione: 6,0 barre Massimo. livello di vuoto: 81kPa
Massimo. flusso di vuoto: 360NL/min Consumo d'aria: 105NL/min
Livello di rumore dB (A): 81 Garanzia: 1 anno
Evidenziare:

elettrovalvola per generatore di vuoto multistadio

,

elettrovalvola pneumatica per vuoto

,

generatore di vuoto serie AM

Caratteristiche
◇ Progettazione di ugelli a più stadi che producono energia in modo efficiente
◇ Ha una grande capacità di aspirazione
◇ Vari requisiti per l'apertura dell'aria e per il vuoto
◇ Il sistema di risparmio energetico (ES) è opzionale
Vantaggi
◇ evacuazione rapida in basso livello di vuoto, riduzione dei costi e riduzione del tempo di
ciclo di lavoro
◇ Può produrre un grande flusso di vuoto, gestire rapidamente tutti i pezzi porosi
e in tutta sicurezza
◇ Si possono utilizzare diversi tipi di filo
◇ Risparmiate aria compressa quando maneggiate pezzi a tenuta stagna
Applicazioni
◇ Il generatore di vuoto a più fasi è adatto per la manipolazione di cartoni,
materiali di imballaggio e materiali porosi
◇ Utilizzato in condizioni di lavoro che richiedono un elevato flusso di vuoto, una rapida evacuazione
e meno consumo di aria
Generatore per vuoto multistadio serie AM/AL/AH 0
Struttura
◇(1) Corpo principale
◇ (2) Porta di rilevamento del vuoto
◇ (3) Silenziatore
◇ (4) Aporto di approvvigionamento
◇ (5) supporto di montaggio
◇ (6) ESSistema di risparmio energetico
Generatore per vuoto multistadio serie AM/AL/AH 1
AM 25L - AD - No, no. - ES
① ② ③ ④ ⑤ ⑥
1Serie 2Specificazione 3Plate di collegamento 45ealing Valvola di non ritorno 6Dispositivo di controllo
AM-Universaltype
(-92 kPa)

25L 50L 75L


100L 125L 150L

D


B

N-NBR


E-EPDM

 Nello stato di default, senza valvola di non ritorno
A-Con non ritorno veloce

Null-Default, senza

Contoldevice
AL-Large wacuum flowtype
(-81 kPa)		 25 50 75 AD F-Fuoine massaggiarebber


B-Sistema di risparmio energetico
100 125 150 E

solo per AM-25L/50L
Tipo AH-Alto livello di vuoto

(-100,8 kPa)
40 120		 (Ref. alla tabella 1)

AL-25/50


AH-40
Tabella della piastra di collegamento1
Connessione
 piastra		 Aria fornitura porto ((( ") Vuoto porto ((( ) Sfogo porto ((( Connessione
piastra materiale		 Applicabile vuoto gen rattolo
D NPSF1/8 G3/4 G3/4 PPS AM25-100,AL25-100,AH40-120
B NPSF1/8 NPT3/4 NPT3/4 PPS
AD G1/4 G3/4 G3/4 Leghe di alluminio
E NPT1/4 NPT3/4 NPT3/4 Leghe di alluminio
D G1/4 G1" G1" PPS AM125-150,AL125-150
B NPT1/4 TNP1 TNP1 PPS
AD G1/4 G1" G1" Leghe di alluminio
E NPT1/4 TNP1 TNP1 Leghe di alluminio
Selezione - serie AM
Modello/
 Specificità		 25L 50L 75L 100L 125L 150L
AM□-D-N AM25L-D-N AM50L-D-N AM75L-D-N AM100L-D-N AM125L-D-N AM150L-D-N
AM□-D-N-A AM25L-DNA-A AM50L-DNA AM75L-D-N-A AM100L-DNA AM125L-D-N-A AM150L-DNA
AM□-D-N-A-ES AM25L-D-N-A-ES AM50L-D-N-A-ES - - - Non lo so. -
AM□-B-N AM25L-B-N AM50L-B-N AM75L-B-N AM100L-B-N AM125L-B-N AM150L-B-N
AM□-B-N-A AM25L-B-N-A AM50L-B-N-A AM75L-B-N-A AM100L-B-N-A AM125L-B-N-A AM150L-B-N-A
AM□-AD-N AM25L-AD-N AM50L-AD-N AM75L-AD-N AM100L-AD-N AM125L-AD-N AM150L-AD-N
AM□-AD-N-A AM25L-AD-N-A AM50L-AD-N-A AM75L-AD-N-A AM100L-AD-N-A AM125L-AD-N-A AM150L-AD-N-A
AM□-AD-N-A-E5 AM25L-AD-N-A-ES AM50L-AD-N-A-ES - - - -
AM□-E-N AM25L-E-N AM50L-E-N AM75L-E-N AM100L-E-N AM125L-E-N AM150L-E-N
AM□-E-N-A AM25L-E-N-A AM50L-E-N-A AM75L-E-N-A AM100L-E-N-A AM125L-E-N-A AM150L-E-N-A
Serie Selection-AL
Modello/
Specificità		 25 50 75 100 125 150
AL□-D-N AL25-DN AL50-D-N Altre informazioni: AL100-D-N Altre informazioni: Altre informazioni:
AL□-D-N-A AL25-D-N-A AL50-D-N-A AL75-D-N-A AL100-D-N-A AL125-D-N-A AL150-D-N-A
AL□-D-N-A-ES AL25-D-N-A-ES AL50-D-N-A-ES - - - -
AL□-B-N AL25-B-N AL50-B-N Altre informazioni: AL100-B-N AL125-BN Altre informazioni:
AL□-B-N-A AL25-B-N-A AL50-B-N-A AL75-B-N-A AL100-B-N-A AL125-B-N-A AL150-B-N-A
AL□-AD-N Altre informazioni: Altre informazioni: Altre informazioni: Altre informazioni: Altre informazioni: Altre informazioni:
AL□-AD-N-A AL25-AD-N-A AL50-AD-N-A AL75-AD-N-A AL100-AD-N-A AL125-AD-N-A AL150-AD-N-A
AL□-AD-N-A-ES AL25-AD-N-A-ES AL50-AD-N-A-ES - - - -
AL□-E-N AL25-E-N AL50-E-N AL75-E-N AL100-E-N AL125-E-N AL150-E-N
Al□-E-N-A AL25-EN-A AL50-EN-A AL75-E-N-A AL100-EN-A AL125-E-N-A AL150-EN-A
Selezione - serie AH
Modello/
Specificità		 40 120
AHO-D-N AH40-D-N AH120-D-N
AHO-D-N-A AH40-DNA AH120-D-N-A
- Ah□-D-N-A-S AH40-D-N-A-ES -
AH□-B-N AH40-B-N AH120-B-N
Ah□-B-N-A AH40-B-N-A AH120-B-N-A
AH□-AD-N AH40-AD-N AH120-AD-N
AH□-AD-N-A AH40-AD-N-A AH120-AD-N-A
AH□-AD-N-A-ES AH40-AD-N-A-ES -
A-H-E-N AH40-E-N AH120-E-N
AHO-E-N-A AH40-E-N-A AH120-E-N-A
Parametri tecnici
Modello Classificato aria
fornitura pressione
bar		 - Max, ti prego.
livello di vuoto
- KRa		 Max.
vuoto flusso
NL/min		 Aria
consumo
NL/min		 Noise
livello
dB ((A)		 Lavorare
temperatura
°C		 Peso
g		 Raccomandazione
(Succo) esterno - Sì, grazie.
Fornitura di aria porto		 rifinito tubo Dia. mm
(Innescato) tubo (innerdia)
Vaso porto
AL25 6.0 81 360 105 81 -10~80 675 φ8 φ19
AL50 6.0 81 640 215 81 -10~80 675 φ10 φ19
AL75 6.0 81 850 320 81 -10~80 837 φ10 φ25
AL100 6.0 81 990 390 82 -10~80 837 φ10 φ25
AL125 6.0 81 1,170 480 82 -10~80 1,075 φ12 φ32
AL150 6.0 81 1,230 620 81 -10~80 1,075 φ12 φ32
AH40 6.0 99.8 150 155 81 -10~80 675 φ10 φ19
AH120 6.0 100.8 530 440 81 -10~80 837 φ12 φ19
Parametri tecnici
Modello Ratedair
pressione di alimentazione
bar		 - Max, ti prego.
vuoto livello
- kPa		 - Max, ti prego.
vuoto flusso
NL/min		 Aria
consumo
NL/min		 Noise
livello
dB ((A)		 Lavorare
temperatura
°C		 Peso
g		 Raccomandazione
(Hoo) Un altro giorno.
Porto di approvvigionamento		 "Mendedhoseda".
(Mredhoseinner) dia.)
Porta vuoto
AM25L 3.4 92 360 116 80 -10~80 675 φ8 φ19
AM50L 3.4 92 600 230 81 -10~80 675 φ8 φ19
AM75L 3.4 92 760 365 81 -10~80 837 φ10 φ25
AM100L 3.4 92 850 445 81 -10~80 837 φ10 φ25
AM125L 3.4 92 1,150 545 82 -10~80 1,075 φ12 φ32
AM150L 3.4 92 1,200 655 82 -10~80 1,075 φ12 φ32
AM25L 6.0 89 420 185 80 -10~80 675 φ8 φ19
AM50L 6.0 89 700 370 81 -10~80 675 φ8 φ19
AM75L 6.0 89 950 610 81 -10~80 837 φ10 φ25
AM100L 6.0 89 1,010 720 81 -10~80 837 φ10 φ25
AM125L 6.0 89 1,400 780 82 -10~80 1,075 φ12 φ32
AM150L 6.0 89 1,500 810 82 -10~80 1,075 φ12 φ32
Flusso di vuoto ((NL/min) a diversi livelli di vuoto ((-kPa)
Modello Aria fornitura
pressione
bar		 Aria
consumo
 NL/min		 0 10 20 30 40 50 60 70 80 90 - Max, ti prego.
vuoto livello
- kPa
AM25L 3.4 116 360 180 115 80 43 30 22.5 15.5 7.5 21.2 92
AM50L 3.4 230 600 320 250 135 75 60 46 30 13 1.5 92
AM75L 3.4 365 760 445 340 175 110 85 70 43 20 1.8 92
AM100L 3.4 445 850 550 430 280 145 115 85 60 28 2.2 92
AM125L 3.4 545 1,150 760 530 350 180 148 115 78 34.5 3.5 92
AM150L 3.4 655 1,200 830 550 360 215 170 130 90 36 5 92
AM25L 6.0 185 420 240 125 100 82 65 38 12.5 3.5 - 89
AM50L 6.0 370 700 510 290 195 160 115 70 22 8 - 89
AM75L 6.0 610 950 710 380 285 230 170 100 32 11 - 89
AM100L 6.0 720 1,010 800 460 385 310 215 125 42 15.5 - 89
AM125L 6.0 780 1,400 1,120 560 490 355 260 150 50 25 - 89
AM150L 6.0 810 1,500 1,110 630 560 385 315 210 65 26 - 89
Generatore per vuoto multistadio serie AM/AL/AH 2
Etempo di vuoto (s/L) per raggiungere diversi livelli di vuoto (kPa)
Modello Fornitura di aria
pressione
bar		 Aria
consumo
NL/min		 10 20 30 40 50 60 70 80 90 - Max, ti prego.
vuoto livello
- kPa
AM25L 3.4 116 0.022 0.060 0.110 0.210 0.400 0.650 0.950 1.600 4.000 92
AM50L 3.4 230 0.014 0.031 0.060 0.100 0.200 0.340 0.500 0.800 2.500 92
AM75L 3.4 365 0.012 0.029 0.058 0.095 0.180 0.310 0.460 0.890 1.500 92
AM100L 3.4 445 0.010 0.025 0.043 0.075 0.110 0.190 0.270 0.450 1.200 92
AM125L 3.4 545 0.006 0.015 0.029 0.052 0.085 0.145 0.202 0.330 1.00 92
AM150L 3.4 655 0.005 0.013 0.027 0.045 0.070 0.105 0.230 0.460 0.900 92
AM25L 6.0 185 0.018 0.050 0.080 0.018 0.250 0.400 0.620 1.550 - 89
AM50L 6.0 370 0.010 0.022 0.048 0.080 0.110 0.200 0.350 0.780 - 89
AM75L 6.0 610 0.009 0.019 0.045 0.075 0.130 0.180 0.310 0.700 - 89
AM100L 6.0 720 0.007 0.018 0.038 0.055 0.080 0.120 0.190 0.470 - 89
AM125L 6.0 780 0.005 0.013 0.026 0.045 0.062 0.115 0.194 0.560 - 89
AM150L 6.0 810 0.003 0.009 0.014 0.03 0.060 0.095 0.200 0.800 - 89
·
Flusso di vuoto ((NL/min) a diversi livelli di vuoto ((-kPa)
Modello Fornitura di aria
pressione
bar		 Aria
consumo
NL/min		 0 10 20 30 40 50 60 70 - Max, ti prego.
livello di vuoto
- kPa
AL25 6.0 105 360 196 135 85 45 36 27 17 81
AL50 6.0 215 640 320 205 145 95 65 45 25 81
AL75 6.0 320 850 430 320 190 130 105 65 40 81
AL100 6.0 390 990 580 460 300 185 130 95 52 81
AL125 6.0 480 1,170 720 541 350 200 150 125 65 81
AL150 6.0 620 1,230 760 560 410 210 160 148 85 81
Tempo di evacuazione (s/L) per raggiungere diversi livelli di vuoto (kPa)
Modello Aria fornitura
pressione
bar		 Aria
consumo
NL/min		 10 20 30 40 50 60 70 - Max, ti prego.
vuoto livello
- kPa
AL25 6.0 105 0.030 0.060 0.100 0.200 0.390 0.580 0.870 81
AL50 6.0 215 0.018 0.039 0.066 0.120 0.200 0.310 0.510 81
AL75 6.0 320 0.010 0.020 0.040 0.080 0.120 0.200 0.310 81
AL100 6.0 390 0.008 0.017 0.032 0.050 0.090 0.130 0.220 81
AL125 6.0 480 0.006 0.016 0.026 0.045 0.078 0.110 0.180 81
AL150 6.0 620 0.005 0.014 0.024 0.040 0.071 0.100 0.160 81
Generatore per vuoto multistadio serie AM/AL/AH 3
Flusso di vuoto ((NL/min) a diversi livelli di vuoto ((-kPa)
Modello Aria fornitura
pressione
bar		 Aria
consumo
NL/min		 0 10 20 30 40 50 60 70 80 90 99 - Max, ti prego.
vuoto livello
 - kPa
AH40 6.0 155 150 145 105 52.5 27.5 20.5 15.0 8.5 5.5 3.0 0.2 99.8
AH120 6.0 440 530 420 265 141.0 85.0 65.0 45.0 33.0 21.5 6.0 0.5 100.8
Tempo di evacuazione (s/L) per raggiungere diversi livelli di vuoto (kPa)
Modello Aria fornitura
pressione
bar		 Aria
consumo
 NL/min		 10 20 30 40 50 60 70 80 90 99 - Max, ti prego.
vuoto livello
 - kPa
AH40 6.0 155 0.04 0.08 0.18 0.32
0.14		 0.64 1.30 1.80 2.60 3.90 9.8 99.8
AH120 6.0 440 0.02 0.04 0.08 0.25 0.38 0.66 1.08 3.60 8.5 100.8
Generatore per vuoto multistadio serie AM/AL/AH 4Generatore per vuoto multistadio serie AM/AL/AH 5Generatore per vuoto multistadio serie AM/AL/AH 6
◇ Nota:Il kit di accessori di montaggio comprende 2 supporti di tipo L e 4 viti per la piastra di collegamento B e E

D: Potete offrire i campioni gratuiti?

A: Si', ma dipende dai prodotti, Pls contattaci ina@pneuhydr.com o whatsapp 0086 15168536055

D: Qual e'il suo campo di attività?

R: Il nostro ambito di attività è:Servizio di parti di automazione per esportatori con contenitore pieno e venditacilindro d' aria, trattamento delle sorgenti d' aria, valvola solenoide,valvola d'aria,Valvola motorizzatrice,Valvola in ottone, valvola idraulica, cilindro idraulico, aria e olioadesione, manometroE così via.

D:WChe tipo di prodotti puoi produrre?

R: Possiamo produrre molti tipi di acciaio inossidabile, ottone, alluminiolavorazione dei materiali.Come se fosse alto.pressione Valvola / valvola solenoide / valvola elettricavalvola dell'acqua/valvola pneumatica/cilindro ad aria/valvola idraulica/accumulatore idraulicoprodotti e così via.

D: Il prodotto può essere realizzato con il nostro logo e il nostro marchio?

R: Sì, certo, possiamo fare. Siamo fornitori OEM da anni e professionisti per fare. Ma devi darci l' autorizzazione se possibile.

D: Potete fornire prodotti di marca pneumatici e idraulici originali?

R: Sì, possiamo fornire come Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser ecc.

D: C'è una garanzia disponibile?

R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.

D: Il connettore è in sistema britannico o metrico?

A: Il filo G è cilindrico e non si sigilla da solo, richiedendo guarnizioni aggiuntive per evitare perdite.e i fili interni ed esterni diventano sempre più stretti quando strettiLa tenuta si ottiene attraverso la deformazione dei fili e per migliorare l'effetto di tenuta si usa solitamente un sigillante o un nastro.

Il filo G è un tubo cilindrico retto utilizzato per collegamenti non sigillati; il filo PT è un tubo conico che si basa sulla deformazione e la sigillatura del filo stesso;NPT è anche un tubo conico con un profilo dentale angolo di 60 gradi, utilizzato principalmente in Nord America

D: Come si convertono le unità di pressione: MPa, bar, psi, kg/cm2?

A: 1MPa=10bar≈145psi≈10kg

D: Cosa causa di solito il burnout delle bobine di valvola solenoide?

A: tensione e hz errate, frequenti commutazioni, testa pilota che entra nel liquido, problemi con il nucleo della valvola e la molla,ambiente caldo, vibrazioni pesanti, ecc.

D: Cosa si deve notare per i componenti pneumatici in ambienti ad alta temperatura o a freddo estremo?

Punto focale Contro misure per l'ambiente ad alta temperatura Contro misure per l'ambiente a freddo estremo
Scele Fluoro gomma, PTFE Nitrile a bassa temperatura, gomma di silicone, poliuretano
Lubrificazione Grassi sintetici ad alta temperatura (bassa volatilità) Grassi a bassa temperatura (basso punto di versamento, bassa viscosità)
Trattamento dell'approvvigionamento di aria Rafforzare il raffreddamento, eliminare l'acqua in modo efficiente Asciugatura a punto di rugiada ultra basso (tipo di refrigerazione + assorbimento), tracciamento termico
Componenti metallici Acquisizione di riserve Selezionare materiali con resistenza a basse temperature, prevenire perdite a causa di contrazione a freddo
Componenti di controllo Coili di grado resistente al calore, dissipazione del calore, basso consumo energetico Installare scatole di isolamento, riscaldamento locale, prevenire la condensazione fredda
Installazione Tenere lontano da fonti di calore, aggiungere piastre isolanti Evitare l'esposizione al vento e alla neve, avvolgere con materiali isolanti termici


Prodotto Tag:

valvola elettrica pneumatica,

valvola per aria pneumatica,

valvola di regolazione direzionale pneumatica

Dettagli di contatto
Ningbo Sanmin Import And Export Co.,Ltd.

Persona di contatto: Ina Chen

Telefono: 0086-15168536055

Fax: 86-574-88915660

Invia la tua richiesta direttamente a noi (0 / 3000)

circa

Pneumatica della valvola a solenoide

G / Il NPT infila la serie pilota interna pneumatica dell'elettrovalvola a solenoide dell'elettrovalvola a solenoide 4N300 3NV300

3 elettrovalvola a solenoide pneumatica di posizione di modo 2 4V una valvola pilota pneumatica di 400 serie

Mini posizione antipolvere pneumatica 5/2 5/3 dell'elettrovalvola a solenoide SY5000 220VAC

Valvola pneumatica di impulso

Doppia primavera inclusa aria pulita dell'acciaio inossidabile della valvola 321 di impulso del diaframma

QG-Y-25 serie «singolo diaframma impulso valvola GOYEN simile tipo pneumatico G1 incastonato

Valvola pneumatica incastonata di impulso del doppio diaframma - 25 ~ una temperatura di 60 ℃

Lasciare messaggio

politica sulla riservatezza | Porcellana buon Qualità Pneumatica della valvola a solenoide fornitore. © 2017 - 2026 Ningbo Sanmin Import And Export Co.,Ltd.. All Rights Reserved.
