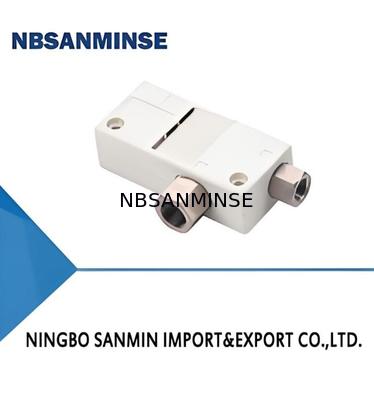

Generatore di vuoto di base della serie AZH

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Marca:	NBSANMINSE
Model Number:	AZH05D

Informazioni dettagliate
Shape:	B - Box type	Rated air supply pressure bar:	4.5
Air consumption NL/min:	13.5	Noise level dB(A):	75
Air supply pressure bar:	4.5

Descrizione di prodotto

Caratteristiche

◇ Generatore di vuoto a uno stadio con alloggiamento in plastica

◇ Tipo di livello di vuoto elevato e tipo di flusso di vuoto elevato per opzione

◇ Tipo di carrozzeria portata e tipo di scatola opzionale

◇ Collegamento a filo o apparecchiatura a un tocco per il collegamento alla porta

Vantaggi

◇Piccole dimensioni,leggerezza e costi-efficacia

◇Adatti a varie occasioni

◇Tipo di scatola con costruzione-in silenziatore per ridurre il rumore

◇Connessione di filo e uno-dispositivo a contatto per opzione

Applicazioni

◇Ampiamente utilizzato in tutti i tipi di sistemi a vuoto

◇adatti a varie operazioni di movimentazione, quali quelle automobilistiche,

lamiere, legno, alimenti e imballaggi, ecc..

◇Tipo ad alto vuoto e tipo a grande flusso per diverse occasioni

Struttura

◇ (1) Porta di scarico

◇ (2)Aporto di approvvigionamento

◇ (3)V.Acqua di porto

◇ (4) foro di montaggio

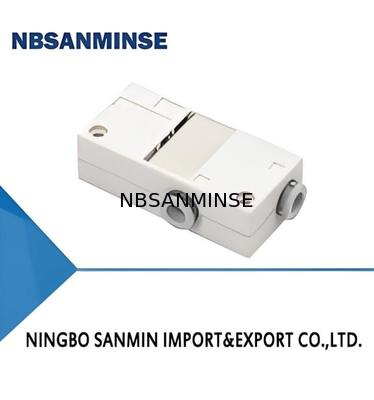

Tipo di casella di selezione

Modello/forma
BS

L'AZH05BS-06-06

AZH05BS-01-01

AZH05BL-06-06

AZH05BL-01-01

AZH07BS-06-06

AZH07BS-01-01

AZH07BL-06-06

AZH07BL-01-01

AZH10BS-06-06

AZH10BS-01-01

AZH10BL-06-06

AZH10BL-01-01

AZH13BS-08-10

AZH13BS-01-02

AZH13BL-08-10

AZH13BL-01-02

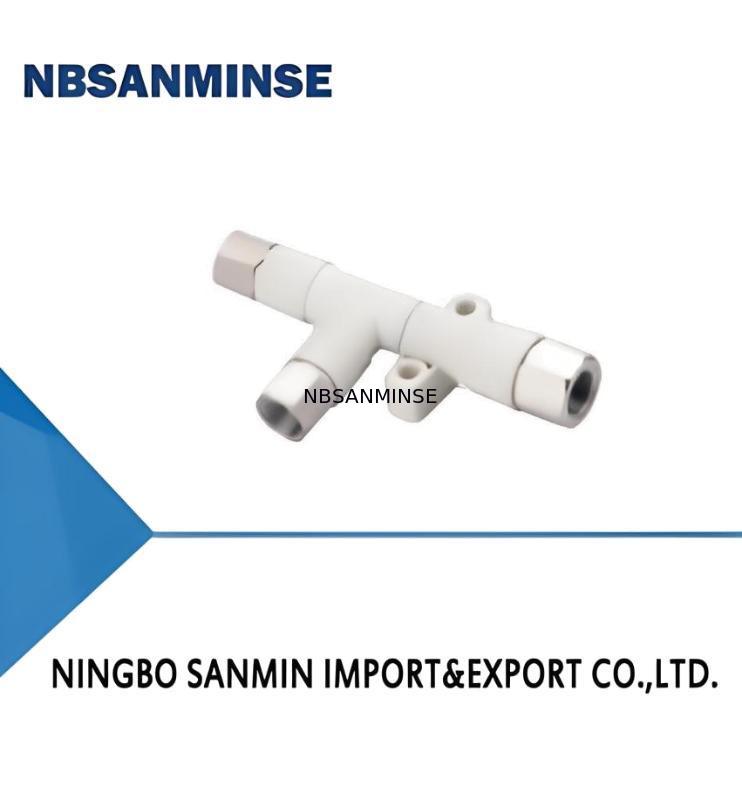

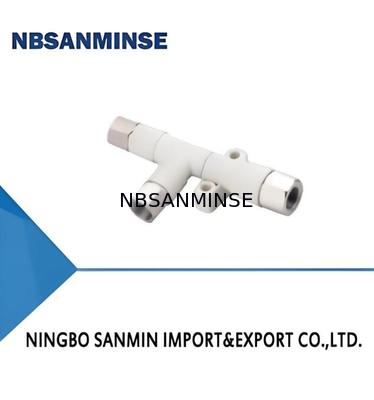

Tipo di selezione portato sul corpo

Modello/forma
D.S.

AZH05DS-06-06-06

AZH05DS-01-01-01

AZH05DL-06-06-06

AZH05DL-01-01-01

L'AZH07DS-06-06-06

AZH07DS-01-01-01

AZH07DL-06-06-06

AZH07DL-01-01-01

AZH10DS-06-06-08

AZH10DS-01-01-01

AZH10DL-06-06-08

AZH10DL-01-01-01

AZH13D5-08-10-10

AZH13DS-01-02-02

AZH13DL-08-10-10

AZH13DL-01-02-02

AZH15DS-10-12-12

AZH15DS-02-03-03

AZH15DL-10-12-12

AZH15DL-02-03-03

AZH18DS-12-12-12

AZH18D5-03-03-03

AZH18DL-12-12-12

AZH18DL-03-03-03

AZH20DS-12-16-16

AZH20DS-03-04-04

AZH20DL-12-16-16

AZH20DL-03-04-04

Parametri tecnici

Modello	Aria nominale pressione di alimentazione bar	Max.vuoto 5	m livello - kPa L	Max.vac 5	- Sì. flusso NL/min L	Aria consumo NL/min	Noise livello dB ((A)	Lavorare temperatura °C	Peso g	Recommen Aria fornitura porti	Deduzione Vaso portv	- Sì, grazie. (mm)) Fuoco di scarico PortE
AZH05B	4.5	88	48	5	9	13.5	68	5 ~ 50	28	φ6	φ6
AZH07B	4.5	88	48	12	22	23.5	68	5 ~ 50	28	φ6	φ6
AZH10B	4.5	88	48	24	34	46.0	72	5 ~ 50	33	φ6	φ6	-
AZH13B	4.5	88	48	40	75	78.0	72	5 ~ 50	66	φB	φ10

Parametri tecnici

Modello	Ratedair fornitura pressione bar	Max.Vacuum 5	- Sì. livello - kPa L	Max.vac 5	- Sì. flusso NL/min L	Aria consumo NL/min	Noise livello dB ((A)	Lavorare temperatura °C	Peso g	Raccomandazione Fornitura di aria porti	ded tubo di scarico Vaso portv	- Sì, grazie. (mm) Fuoco di scarico porto E
AZH05D	4.5	88	48	7.5	9	13.5	75	5 ~ 50	11	φ6	φ6	φ6
AZH07D	4.5	88	48	12	22	23.5	75	5 ~ 50	12	φ6	φ6	φ6
AZH10D	4.5	88	48	24	34	46.0	68	5 ~ 50	16	φ6	φ6	φ8
AZH13D	4.5	88	48	40	75	78.0	68	5 ~ 50	27	φ8	φ10	φ10
AZH15D	4.5	88	53	60	80	97.0	72	5 ~ 50	43	φ10	φ12	φ12
AZH18D	4.5	88	53	70	110	150.0	72	5 ~ 50	55	φ12	φ12	φ12
AZH20D	4.5	88	53	85	140	185.0	75	5 ~ 50	95	φ12	φ16	φ16

Flusso di vuoto ((NL/min) a diversi livelli di vuoto ((-kPa)

Modello	Fornitura d'aria pressione bar	Aria consumo NL/min	0	10	20	30	40	50	60	70	80	- Max, ti prego. vuoto livello -KPa
AZH055	4.5	13.5	5.0	4.5	4.1 10.0	3.8 9.0	3.3 8.0	2.3 7.0	1.6	0.9	0.3	88
AZH075	4.5	23.5	12.0	11.0					5.5	2.1	0.8	88
AZH105	4.5	46.0	24.0	23.0	20.5	17.5	13.0	11.5	9.5	7.0	2.5	88
AZH135	4.5	78.0	40.0	35.0	32.5	28.0	23.0	19.5	13.0	9.0	4.5	88
AZH155	4.5	97.0	60.0	52.5	45.5	38.0	28.5	20.5	15.5	11.5	5.0	88
AZH185	4.5	150.0	70.0	62.0	52.0	45.0	38.0	26.0	22.0	16.5	8.5	88
AZH205	4.5	185.0	85.0	76.0	67.0	58.0	47.5	38.0	33.5	19.0	12.0	88

Tempo di evacuazione ((s/L) per raggiungere diversi livelli di vuoto ((-kPa)

Modello	Aria fornitura pressione bar	Aria consumo NL/min	10	20	30	40	50	60	70	- Max, ti prego. vuoto livello - kPa
AZH055	4.5	13.5	0.89	1.70	3.20	5.00	7.80	12.00	19.00	88
AZH075	4.5	23.5	0.37	1.00	1.90	3.00	5.40	6.70	15.00	88
AZH105	4.5	46.0	0.25	0.60	1.25	2.00	2.90	4.60	7.30	88
AZH135	4.5	78.0	0.10	0.27	0.53	1.00	1.75	4.20	7.30	88
AZH155	4.5	97.0	0.04	0.21	0.35	0.63	1.23	4.10	6.50	88
AZH185	4.5	150.0	0.02	0.15	0.29	0.46	0.78	1.38	3.51	88
AZH205	4.5	185.0	0.02	0.12	0.21	0.34	0.55	0.85	1.58	88

Flusso di vuoto ((NL/min) a diversi livelli di vuoto ((-kPa)

Modello	Fornitura d'aria pressione bar	Aria consumo NL/min	0	10	20	30	40	45	- Max, ti prego. vuoto livello - kPa
AZH05L	4.5	13.5	9.0	8.0	7.0	6.0	3.0	1.9	48
AZH07L	4.5	23.5	22.0	21.0	20.5	15.5	10.5	6.8	48
AZH10L	4.5	46.0	34.0	32.0	26.0	19.0	12.0	8.0	48
AZH13L	4.5	78.0	75.0	72.0	65.0	43.0	19.0	9.0	48
AZH15L	4.5	9Z.0	80.0	72.0	60.0	45.0	36.5	16.0	53
AZH18L	4.5	150.0	110.0	105.0	95.0	80.0	55.0	30.0	53

Tempo di evacuazione ((s/L) per raggiungere diversi livelli di vuoto ((-kPa)

Modello	Aria fornitura pressione bar	Aria consumo NL/min	10	20	30	40	45	- Max, ti prego. vuoto livello - kPa
AZH05L	4.5	13.5	0.49	1.50	2.90	5.10	7.20	48
AZH07L	4.5	23.5	0.28	0.75	1.50	2.50	3.50	48
AZH10L	4.5	46.0	0.14	0.40	0.81	1.40	1.80	48
AZH13L	4.5	78.0	0.04	0.12	0.24	0.62	2.40	48
AZH15L	4.5	97.0	0.03	0.15	0.23	0.40	0.92	53
AZH18L	4.5	150.0	0.02	0.10	0.18	0.32	0.67	53
AZH20L	4.5	185.0	0.01	0.08	0.14	0.20	0.30	53

Parametri tecnici

Dimensioni ((mm)

ModeVSize	A	B	C	D	- Non lo so.	F	G	H	L	K.	J
AZH05DS-06-06-06	58.5	34.0	14.2	17.0	6	21.0	3.2	24.0	6	22.0	6
AZH07D5-06-06-06	61.0	34.0	14.2	17.0	6	22.0	3.2	24.0	6	22.0	6
AZH10D5-06-06-0B	66.0	37.0	17.2	20.0	6	24.5	4.2	26.0	8	230	6
AZH10DL-06-06-0B	70.0	37.0	17.2	20.0	6	24.5	4.2	26.0	8	23.0	6
AZH13D5-0B-10-10	74.0	42.5	20.0	22.0	8	27.0	4.2	28.0	10	27.5	10
AZH13DL-08-10-10	79.5	42.5	20.0	22.0	8	27.0	4.2	28.0	10	27.5	10
AZH15DS-10-12-12	93.3	47.0	22.5	27.0	10	32.8	4.2	31.5	12	29.5	12
AZH18D5-12-12-12	114.0	41.0	21.0	10.0	12	50.0	3.5	35.5	12	30.5	12
AZH20D5-12-16-16	124.6	46.0	27.0	12.0	12	54.3	3.5	38.5	16	32.7	16

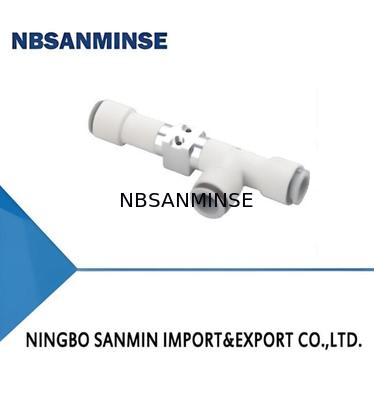

AZH-D Tipo portato del corpo ((Connessione a un solo tocco)
ModeVSize	A	B	C	D	- Non lo so.	F	G	H	L	K.	J
AZH05D5-01-01-01	73.5	41.5	14.2	17.0	Rc1/8	28.5	3.2	31.5	Rc1/8	29.5	Rc1/8
AZH07D5-01-01-01	76.0	41.5	14.2	17.0	Rc1/8	29.5	3.2	31.5	Rc1/8	29.5	Rc1/8
AZH10D5-01-01-01	82.0	44.5	17.2	20.0	Rc1/8	33.0	4.2	33.5	Rc1/8	30.5	Rc1/8
AZH10DL-01-01-01	86.0	44.5	17.2	20.0	Rc1/8	33.0	4.2	33.5	Rc1/8	30.5	Rc1/8
AZH13D5-01-02-02	94.5	54.0	20.0	22.0	Rc1/8	38.5	4.2	36.5	Rc1/4	39.0	Rc1/4
AZH13DL-01-02-02	99.5	54.0	20.0	22.0	Rc1/8	38.5	4.2	36.5	Rc1/4	39.0	Rc1/4
AZH15D5-02-03-03	116.5	58.5	22.5	27.0	Rc1/4	44.5	4.2	43.0	Rc3/8	41.0	Rc3/8
AZH18D5-03-03-03	133.0	52.5	21.0	10.0	Rc3/8	57.5	3.5	47.0	Rc3/8	42.0	Rc3/8
AZH20D5-03-04-04	151.0	61.0	27.0	12.0	Rc3/8	69.3	3.5	50.0	Rc1/2	47.7	Rc1/2

Dimensioni ((mm)

ModeVSize	A	B	C	D	E	- Non lo so.	G	H	Q.	L	K.	J
AZH05B-06-06	60	16	31	5.8	2	3.2	47	22	24	6	5	6
AZH07B-06-06	60	16	31	5.8	2	3.2	47	22	24	6	5	6
AZH10B-06-06	63	18	32	5.8	2	3.2	50	23	26	6	5	6
AZH13B-08-10	78	23	38.5	7.5	3	4.2	61	27.5	28	10	7	8
Tipo di scatola AZH-B ((Connessione a un solo tocco)
ModeVSize	A	B	C	D	E	F	G	H	Q.	M	K.	S
AZH05B-01-01	68	16	39	5.8	2	3.2	47	Rc1/8	31.5	Rc1/8	5	12
AZH07B-01-01	68	16	39	5.8	2	3.2	47	Rc1/8	31.5	Rc1/8	5	12
AZH10B-01-01	71	18	40	5.8	2	3.2	50	Rc1/8	33.5	Rc1/8	5	1214
AZH13B-01-02	86.5	23	50	7.5	3	4.2	61	Rc1/8	36.5	Rc1/4	7	1214
