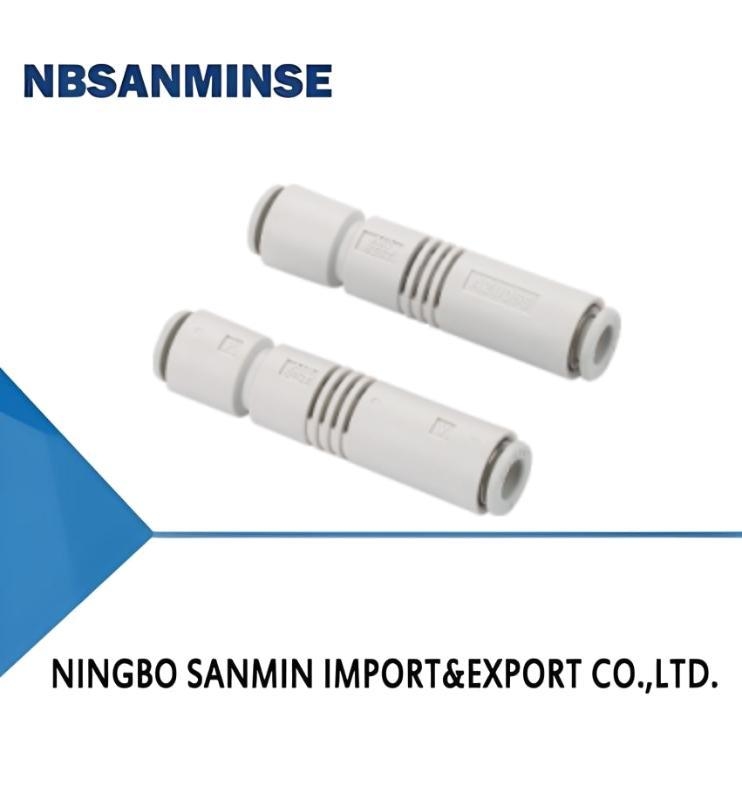

Generatore di vuoto di base della serie AZU

Minimum Order Quantity :	100PCS	Packaging Details :	Plastic bag
Delivery Time :	5-30days	Supply Ability :	10000PCS

Place of Origin:	CHINA	Marca:	NBSANMINSE
Model Number:	AZU05S

Informazioni dettagliate
Nozzle diameter mm:	0.5	Ratedair supplypressure bar:	4.5
Max. vacuumlevel -kPa:	85	Max. vacuumflow NL/min:	7
Air consumption NL/min:	9

Descrizione di prodotto

Caratteristiche

◇ Connessione assiale

◇ Alloggiamento in plastica

◇ Tipo ad alto vuoto e tipo a flusso elevato per opzione

Vantaggi

◇ Installazione diretta al tubo flessibile

◇ Adatto a spazi ridotti

◇ Facile installazione, non sono necessari accessori di installazione aggiuntivi

Applicazioni

◇ Tipo lineare da installare direttamente sul tubo in PU

◇ Adatto per sistemi di movimentazione con spazio limitato

◇ Manipolazione di componenti elettronici

Struttura

◇ (1) Aporta di alimentazione dell'aria

◇ (2) Porta di scarico

◇ (3) Vporta del vuoto

Come ordinare

AZU 05 S ①vuoto②vuoto③
①Serie				②Ugello diametro								③Specifiche
AZU				05-φ0.5mm								S-Tipo ad alto vuoto (-85kPa)
				07-φ0.7mm								L-Tipo a flusso di vuoto elevato (-48kPa)
Selezione
Modello/Ugello diametro						05									07
AZUOS						-kPa									AZU07S
AZU□L						85									48
Parametri tecnici
Tempo di evacuazione (s/L) per raggiungere diversi livelli di vuoto (-kPa)	Ugello diametro pressionemm	Nominalevuotoaria pressione di alimentazione			60 livello di vuoto livello			60 Max.vuotoflusso		porta Aria			Rumore dB(A)	Funzionamento temperatura ℃			Peso ig	Consigliato Aria porta di alimentazione		P tubo dia. (mm)vuoto porta
-kPa	AZU05L	AZU07L			18			85		4.5			19	70			5~60	φ6		φ6
85	AZU07L	AZU07L			18			48		4.5			19	70			9	φ6		φ6
85	AZU05L	AZU07L			13.0			48		4.5			60	70			5~60	φ6		φ6
48	AZU07L	AZU07L			13.0			48		4.5			60	70			9	φ6		φ6
φ6◎
Nota: pressione massima di esercizio 7 bar, pressione di esercizio standard 4,5 bar
Tempo di evacuazione (s/L) per raggiungere diversi livelli di vuoto (-kPa)	Aria pressione		Aria		NL/min		NL/min		10	20	30		13.0	45			60	70	60 Max.vuoto livello
-kPa	AZU07L		4.5		9		7.2		2.7	5.5	4.0			3.5		2.5	3.0	2.0	18
85	AZU07L		4.5		9		12.0		9.5	8.5	7.2			8.0		5.5	0.9	2.0	18
85	AZU07L		4.5		9		5.2		2.9	8.0	5.5		3.0						13.0
48	AZU07L		4.5		19		21.0		18.5	15.5	2.9		0.60			1.5			13.0
48
Tempo di evacuazione (s/L) per raggiungere diversi livelli di vuoto (-kPa)	Aria 8.7 consumo		bar Aria consumo			NL/min		10		20		30		40		45		8.7	60 Max.vuoto livello
-kPa	AZU07L		4.5			9		0.90		2.6		5.2				10.0			18
85	AZU07L		4.5			19		0.53		1.4		2.7				5.0		8.7	18
85	AZU07L		4.5			9		0.60		1.5		2.9		8.0					13.0
48	AZU07L		4.5			19		0.34		0.9		2.0		7.5					13.0
