Ventosa Serie SP3

Quantità di ordine minimo :	100PCS	Imballaggi particolari :	sacchetto di plastica
Tempi di consegna :	5-30days	Capacità di alimentazione :	10000 PCS

Luogo di origine:	Cina	Marca:	NBSANMINSE
Numero di modello:	SP3C4

Informazioni dettagliate
Direzione porta aspirazione:	Nessuno - Verticale	Connessione di porta a vuoto:	M3F - M3×0,5 filato femminile
Filati di montaggio:	M3F - M3×0,5 filato femminile

Descrizione di prodotto

Caratteristiche

◇ Le ventose di medesimo diametro utilizzano gli stessi dispositivi per tutti i tipi U/C/B

◇ Piccole dimensioni, bassa altezza

◇ Disponibile in materiale conduttivo

Vantaggi

◇ Usate in varie occasioni, le ventose sono intercambiabili

◇ Adatto per occasioni di spazio limitato

◇ Scaricate delicatamente l'elettricità statica per proteggere i pezzi da lavoro dai danni

Applicazioni

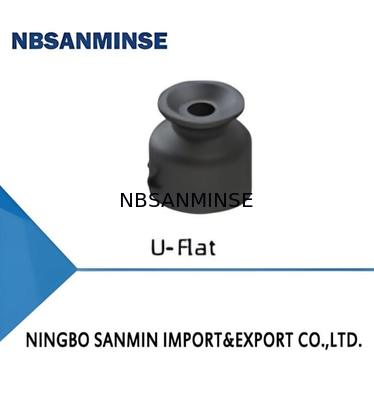

◇ Tipo U adatto a pezzi di superficie uniforme e senza deformazioni

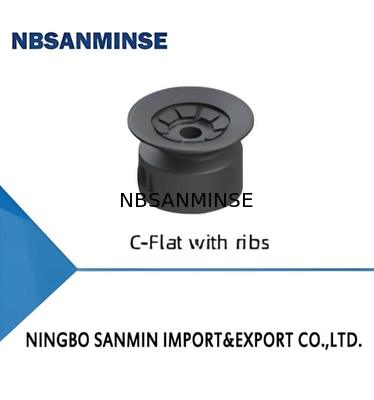

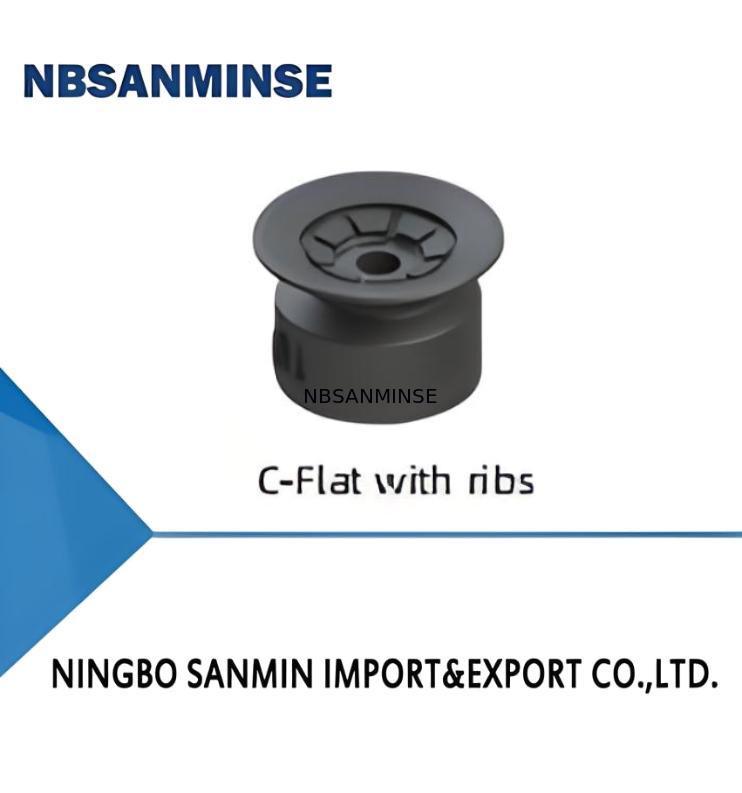

◇ Tipo C adatto a pezzi facilmente deformi

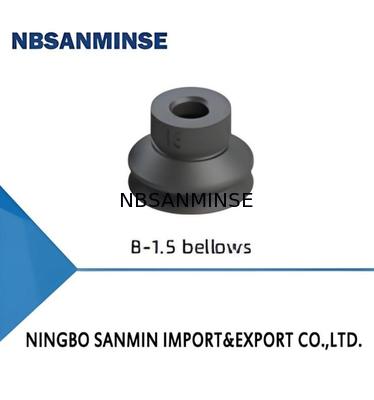

◇ Tipo B adatto a pezzi con superficie inclinata

◇ Adatto per la manipolazione di pezzi di piccole dimensioni e leggeri

◇ Materiale conduttivo adatto all'industria 3C

Struttura

◇ Struttura divisa per sostituire facilmente le parti usurate

Come ordinare

◇ Nota: il materiale HP non è adatto a tutte le dimensioni.

Selezione

◇ Nota: "●" di default, in magazzino, "-" non disponibile

Dimensioni (mm) - Utipo

Dimensioni (mm) - Ctipo

Dimensioni (mm) - Btipo

Parti di montaggio

Articolo	Modello Fabbricazione a partire da fibre sintetiche	Filati maschili	Coppa aspirante applicabile
Fitture per ventose	PJS-M3F-ST0.5	PJS-M3M-ST0.5	SP3U1.5Due, tre.5
	PJS-M5F-ST1.5	PJS-M5M-ST1.5	SP3C4, 6, 8; SP3B4, 6, 8
	PJS-M5F-ST2	PJS-M5M-ST2-A	SP3C10, 13, 16; SP3B10, 13, 16

Struttura

◇ Costituito da una ventosa sostitutiva (3) e da un dispositivo di blocco (1) o (2)

◇ Apparecchiature per aspirazione

◇ Portale per il vuoto verticale ((1), filo maschio per il montaggio

◇ Portale laterale per il vuoto (2), filo femminile per il montaggio

Come ordinare

◇ Per la selezione delle tazze di aspirazione, consultate la pagina 72

Selezione

Modello	Nilo-verticale Vaso porto connessione	Montaggio filato	L-laterale Connessione di porta a vuoto	Montaggio filato
SP3U1.5-3.5	M3F	M6M	M3F	M3F
SP3C4-8	M5F	M10M	M5F	M5F
SP3C10-16	M5F	M12M	M5F	M5F
SP3B4-8	M5F	M10M	M5F	M5F
SP3B10-16	M5F	M12M	M5F	M5F

Dimensioni ((mm) -Tipo U

Dimensioni ((mm) -Tipo C

Dimensioni ((mm) -Btipo

Parti di montaggio

Io...TEM	ModelloVerticale direzione	Direzione laterale	Applicabile aspirazione tazza
Bloccaggio adesione	PJF-M3F-M6M-ST0.5	PJF-LM3F-M3F-ST0.5	SP3U1.5,2,3.5
	PJF-M5F-M10M-ST1.5	PJF-LM5F-M5F-ST1.5	SP3C4,6,8"SP3B4,6,8
	PJF-M5F-M12M-ST2	PJF-LM5F-M5F-ST2	SP3C10,13,16"SP3B10",13,16

Struttura

◇ Costituito da un aspiratore sostitutivo (3) e da un compensatore di livello (1) o (2)

◇ Apparecchiature per aspirazione

◇ Portale per il vuoto verticale ((1), filo maschio per il montaggio

◇ Portale laterale per il vuoto (2), filo maschio per il montaggio

Come ordinare

◇ Per la selezione delle tazze di aspirazione, consultate la pagina 72

Selezione

Dimensioni ((mm) -Tipo C

Dimensioni ((mm) -Tipo U

Dimensioni (mm) - Tipo B

Dimensioni (mm) - Tipo B

Modello Verticale rotante	Verticale non rotanti	Modello Lattorale rotante	Lattorale non rotanti	Buffer colpo	Applicabile aspirazione tazza
PSP3-I3ST0.5-M6	PSP3-I3RST0,5-MB	PSP3-L3ST0.5-M6	PSP3-L3RST0.5-M8	3	SP3U1.5,2,3.5
PSP3-I6ST0.5-M6	PSP3-I6RST0,5-MB	PSP3-L6ST0.5-M6	PSP3-L6RST0.5-M8	6
PSP3-135T1.5-M8	PSP3-13RST1.5-MB	PSP3-L35T1.5-M8	PSP3-L3RST1.5-M8	3	SP3C4,6,8"SP3B4,6,8
PSP3-I6ST1.5-M8	PSP3-I6RST1.5-MB	PSP3-L65T1.5-M8	PSP3-L6RST1.5-M8	6
PSP3-I10ST1.5-M8	PSP3-I10RST1.5-M8	PSP3-L10ST1.5-M8	PSP3-L10RST1.5-M8	10
PSP3-I15ST1.5-M8	PSP3-I15RST1.5-M8	PSP3-L15ST1.5-M8	PSP3-L15RST1.5-M8	15
P5P3-I20ST1.5-M8	PSP3-I20RST1.5-M8	PSP3-L20ST1.5-M8	PSP3-L20RST1.5-M8	20
PSP3-I3ST2-M8	PSP3-I3RST2-M8	PSP3-L3ST2-M8	PSP3-L3RST2-M8	3	SP3C10,13,16"SP3B10",13,16
PSP3-I6ST2-M8	PSP3-I6RST2-M8	PSP3-L6ST2-M8	PSP3-L6RST2-M8	6
PSP3-I10ST2-M8	PSP3-I10RST2-M8	PSP3-L10ST2-M8	PSP3-L10RST2-M8	10
PSP3-I15ST2-M8	PSP3-I15RST2-M8	PSP3-L15ST2-M8	PSP3-L15RST2-M8	15
PSP3-I20ST2-M8	PSP3-I20RST2-M8	PSP3-L20ST2-M8	PSP3-L20RST2-M8	20
