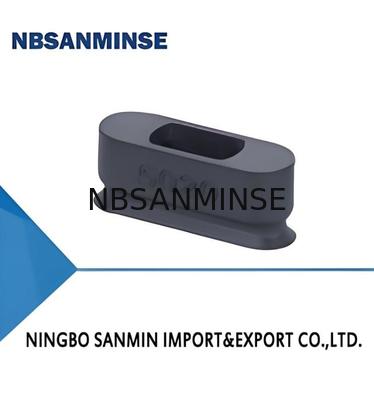

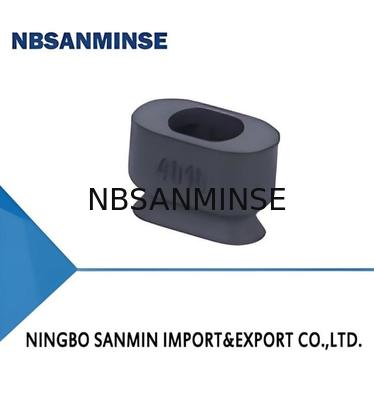

Coppa di aspirazione piatta ovale della serie SAO

Grande immagine : Coppa di aspirazione piatta ovale della serie SAO

Dettagli:

Luogo di origine:	Cina
Marca:	NBSANMINSE
Certificazione:	ISO9001
Numero di modello:	SAO3.5×7

Termini di pagamento e spedizione:

Quantità di ordine minimo:	10pcs
Prezzo:	Negoziabile
Imballaggi particolari:	scatola
Tempi di consegna:	5-30days
Termini di pagamento:	T/t, l/c
Capacità di alimentazione:	10000 PCS

Contatto

Coppa di aspirazione piatta ovale della serie SAO

descrizione

Estrazione:	0,9forza N	Volume interno:	<0,1 cm³
Min. raggio della curva:	6 mm	Consiglia il tubo:	4 mm
Materiale e durezza:	N-NBR 55
Evidenziare:	ventosa piatta ovale , elettrovalvola pneumatica ventosa , ventosa serie SAO

Caratteristiche

• Struttura ovale e piatta

• Materiale conduttivo disponibile

• Varie dimensioni disponibili

Vantaggi

• Piccole dimensioni, grande forza di aspirazione, adatto per la manipolazione di oggetti lunghi

e stretti

• Scarica delicatamente l'elettricità statica per proteggere i pezzi da

danni

• Adatto per pezzi di varie dimensioni e forme

Applicazioni

• Manipolazione di pezzi lunghi e stretti con superficie uniforme

• Manipolazione di componenti elettronici

• Il materiale conduttivo è adatto per l'industria 3C

Struttura

• Struttura divisa per una facile sostituzione delle parti soggette a usura

Come ordinare

Parametri tecnici

Modello	Forza di strappo N	Interno volume cm³	Min. Curvatura raggio del pezzo mm	Peso g	Consigliato tubo dia. mm	MPQ pz
SAO3.5×7	0.9	<0.1	6	0.5	4	10
SAO4×10	1.6	<0.1	7	0.4	4	10
SAO5×10	2	<0.1	9	0.4	4	10
SAO6×10	2.4	<0.1	13	0.5	4	10
SAO4×20	3.2	<0.1	8	0.8	4	10
SAO5×20	4.2	<0.1	11	0.7	4	10
SAO6×20	5	<0.1	14	0.9	4	10
SAO8×20	6.5	<0.1	16	0.9	4	10
SAO4×30	5.2	<0.1	8	1.3	4	10
SAO5×30	6.5	<0.1	10	1.1	4	10
SAO6×30	7.8	<0.1	14	1.2	4	10
SAO8×30	10.2	0.1	18	1.3	4	10

• Nota: Livello di vuoto di prova -60kPa, pezzo con superficie liscia e pulita. I dati della forza di strappo di cui sopra sono calcolati senza considerare il fattore di sicurezza.

I dati possono essere diversi a seconda delle diverse superfici dei pezzi. Si consiglia che la lunghezza del tubo del vuoto sia la più breve possibile, max 2m.

Dimensioni (mm)

Dimensioni (mm)

• Nota: La tolleranza dimensionale è conforme allo standard di tolleranza dimensionale del prodotto in gomma GBT 3672.1-2002-1 M3

Struttura

• Composto da ventosa di ricambio e raccordo di bloccaggio

• Raccordo a innesto per ventosa

• Porta del vuoto verticale, filettatura femmina per il montaggio

• Porta del vuoto laterale, filettatura maschio e femmina per il montaggio

Come ordinare

• Fare riferimento a pagina 87 per la selezione della ventosa

Selezione

Connessione filettatura M-Maschio filettatura		F-Femmina filettatura
SAO3.5×7□-LA4-M5M	SAO3.5×7□-LA6-M5M	SAO3.5×7□-LA4-M5F	SAO3.5×7□-LA6-M5F	SAO3.5×7□-M5F
SAO4×10□-LA4-M5M	SAO4×10□-LA6-M5M	SAO4×10□-LA4-M5F	SAO4×10□-LA6-M5F	SAO4×10□-M5F
SAO5×10□-LA4-M5M	SAO5×10□-LA6-M5M	SAO5×10□-LA4-M5F	SAO5×10□-LA6-M5F	SAO5×10□-M5F
SAO6×10□-LA4-M5M	SAO6×10□-LA6-M5M	SAO6×10□-LA4-M5F	SAO6×10□-LA6-M5F	SAO6×10□-M5F
SAO4×20□-LA4-M5M	SAO4×20□-LA6-M5M	SAO4×20□-LA4-M5F	SAO4×20□-LA6-M5F	SAO4×20□-M5F
SAO5×20□-LA4-M5M	SAO5×20□-LA6-M5M	SAO5×20□-LA4-M5F	SAO5×20□-LA6-M5F	SAO5×20□-M5F
SAO6×20□-LA4-M5M	SAO6×20□-LA6-M5M	SAO6×20□-LA4-M5F	SAO6×20□-LA6-M5F	SAO6×20□-M5F
SAO8×20□-LA4-M5M	SAO8×20□-LA6-M5M	SAO8×20□-LA4-M5F	SAO8×20□-LA6-M5F	SAO8×20□-M5F
SAO4×30□-LA4-M5M	SAO4×30□-LA6-M5M	SAO4×30□-LA4-M5F	SAO4×30□-LA6-M5F	SAO4×30□-M5F
SAO5×30□-LA4-M5M	SAO5×30□-LA6-M5M	SAO5×30□-LA4-M5F	SAO5×30□-LA6-M5F	SAO5×30□-M5F
SAO6×30□-LA4-M5M	SAO6×30□-LA6-M5M	SAO6×30□-LA4-M5F	SAO6×30□-LA6-M5F	SAO6×30□-M5F
SAO8×30□-LA4-M5M	SAO8×30□-LA6-M5M	SAO8×30□-LA4-M5F	SAO8×30□-LA6-M5F	SAO8×30□-M5F

Dimensioni (mm)

Struttura

• Composto da ventosa di ricambio (3) e compensatore di livello

• Raccordo a innesto per ventosa

• Porta del vuoto verticale (1), filettatura maschio per il montaggio

• Porta del vuoto laterale (2), filettatura maschio per il montaggio

Come ordinare

Dimensioni (mm)
