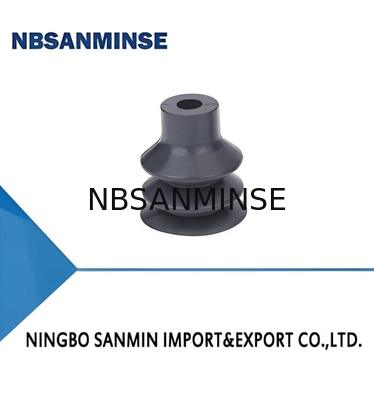

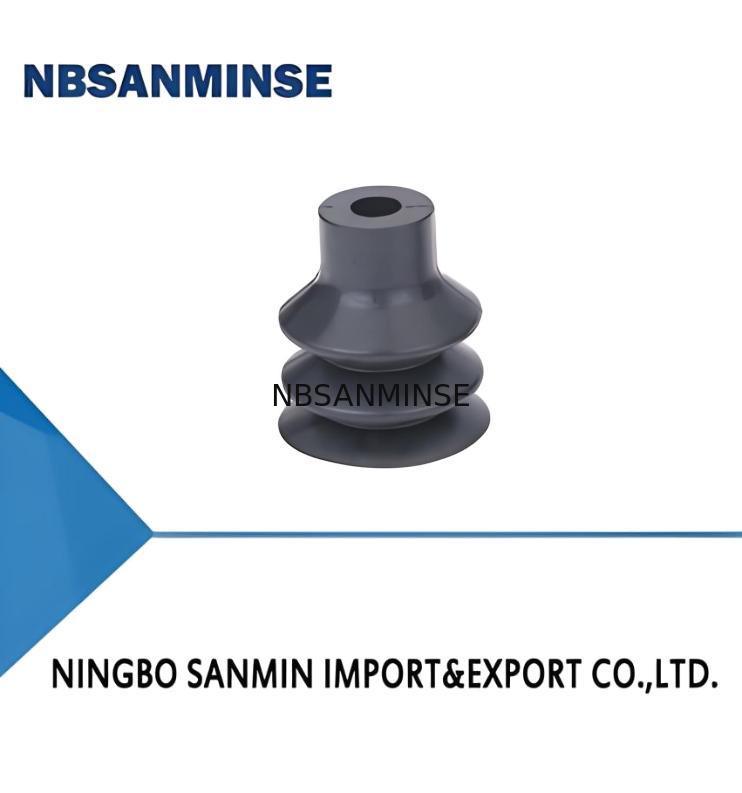

SPC Serie Bellows Suction Cup

Quantità di ordine minimo :	100PCS	Imballaggi particolari :	sacchetto di plastica
Tempi di consegna :	5-30days	Capacità di alimentazione :	10000 PCS

Luogo di origine:	Cina	Marca:	NBSANMINSE
Numero di modello:	spc3

Informazioni dettagliate
Diametro:	3 - φ3 mm	Material & Hardness 5:	N- NBR
filo di connessione:	Nessuno - Solo ventosa	Pull-out force N:	0.5
Diametro raccomandato del tubo. mm:	4

Descrizione di prodotto

Caratteristiche

◇ Soffietto 2.5

◇ Labbra morbide e affusolate

◇ Disponibile in varie dimensioni

Vantaggi

◇ Grande forza di aspirazione e buon effetto tampone quando si aspira il pezzo

con superficie irregolare

◇ Buona tenuta e lunga corsa compressa, adatta per la manipolazione di pezzi

con superficie irregolare

◇ Adatto per pezzi di varie dimensioni e forme

Applicazioni

◇ Manipolazione di pezzi fragili come componenti elettronici

e parti stampate a iniezione

◇ Manipolazione di pezzi con superficie irregolare come carta e

tubi

Struttura

◇ Soffietto 2.5, lunga corsa compressa

◇ Struttura divisa per una facile sostituzione delle parti soggette a usura

Parametri tecnici

Modello	Trazione forza N	Interno volume cm³	Min.Curva raggio di pezzo mm	Peso g	Consigliato tubo dia mm	MPQ pz
SPC3	0.5	<0.1	4	0.2	4	10
SPC5	0.9	<0.1	7.5	0.2	4	10
SPC7	1.7	<0.1	12	0.3	4	10
SPC10	3.5	0.2	13	0.8	6	10
SPC12	5	0.4	13	1.3	6	10
SPC15	8	0.9	15	1.7	6	10
SPC18	11.5	1.5	20	1.8	6	10
SPC20	14	2	27	2.8	6	5
SPC25	22	5	30	4	6	5
SPC30	32	8.3	35	10.5	6	5
SPC40	56	16.5	60	22.5	8	5
SPC60	127	52	75	52.4	8	1
SPC90	286	135	85	152.8	8	1

◇ Nota: Test di livello del vuoto -60kPa, pezzo con superficie liscia e pulita. I dati della forza di trazione di cui sopra sono calcolati senza considerare il fattore di sicurezza.

I dati possono essere diversi a seconda delle diverse superfici del pezzo. Si consiglia che la lunghezza del tubo del vuoto sia la più breve possibile, max 2m.

Struttura

◇ Composto da ventosa di ricambio e raccordo di bloccaggio

◇ Raccordo a innesto per ventose di diametro 5mm-25mm

◇ Raccordo con foro di montaggio a esagono incassato per ventose di

diametro 30mm-60mm

◇ Porta del vuoto verticale, raccordo a pagoda per il collegamento, filettatura maschio

per il montaggio

◇ Porta del vuoto laterale, raccordo a pagoda per il collegamento, filettatura femmina

per il montaggio

◇ Fare riferimento a pagina 125 per la selezione della ventosa

Modello	Direzione della porta del vuoto Raccordo verticale a pagoda	Raccordo laterale a pagoda
SPC3□	SPC3□-B6-M8M	SPC3□-LB6-M4F
SPC5□	SPC5□-B6-M8M	SPC5□-LB6-M4F
SPC7□	SPC7□-B6-M8M	SPC7□-LB6-M4F
SPC10□	SPC10□-B6-M8M	SPC10□-LB6-M4F
SPC12□	SPC12□-B6-M8M	SPC12□-LB6-M4F
SPC15□	SPC15□-B6-M8M	SPC15□-LB6-M4F
SPC18□	SPC18□-B6-M8M	SPC18□-LB6-M4F
SPC20□	SPC20□-B6-M8M	SPC20□-LB6-M4F
SPC25□	SPC25□-B6-M8M	SPC25□-LB6-M4F
SPC30□	SPC30□-B6-M10M	SPC30□-LB6-M6F
SPC40□	SPC40□-B6-M10M	SPC40□-LB6-M6F
SPC60□	SPC60□-B6-M10M	SPC60□-LB6-M6F
