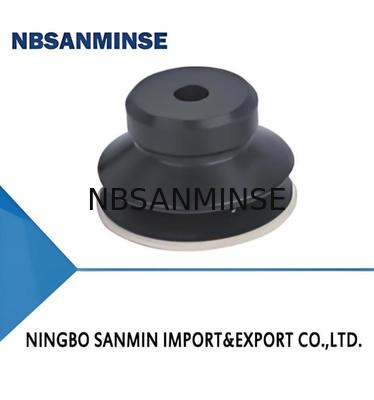

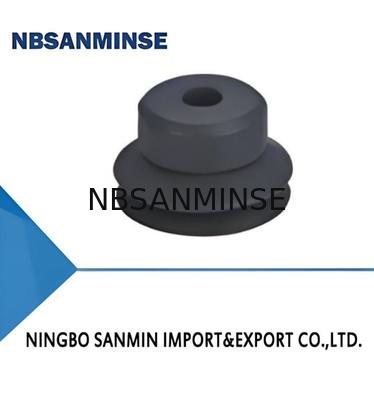

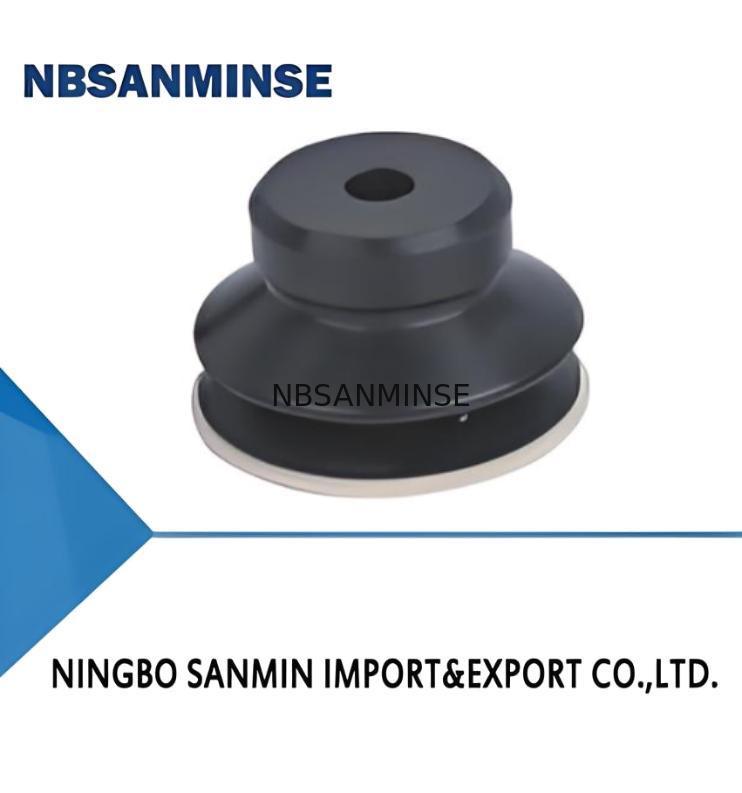

Coppa di aspirazione della serie SPJ

Quantità di ordine minimo :	100PCS	Imballaggi particolari :	sacchetto di plastica
Tempi di consegna :	5-30days	Capacità di alimentazione :	10000 PCS

Luogo di origine:	Cina	Marca:	NBSANMINSE
Numero di modello:	SPJ4

Informazioni dettagliate
Diametro:	4 - φ4 mm	Materiale e durezza:	N- NBR
filo di connessione:	Nessuno - Solo ventosa	Forza di trazione N:	0.6
Diametro raccomandato del tubo. mm:	4

Descrizione di prodotto

Caratteristiche

◇ 1,5 fiocchi

◇ Le labbra morbide e coniche

◇ Segna la spina libera facoltativa

◇ Disponibile in varie dimensioni

Vantaggi

◇ Compensare la differenza di altezza e un buon tampone quando si ha

contatto con i pezzi da lavoro

◇ Buona tenuta per la manipolazione di pezzi con superficie irregolare

◇ Disponibile in varie dimensioni

Applicazioni

◇ Manipolazione di pezzi con superfici irregolari come cartoni, carta

di legno, di lamiera, di pezzi di lavoro con superficie curva

◇ manipolazione di pezzi fragili come componenti elettronici e

parti di stampaggio ad iniezione

◇ La tazza aspirante con tappo libero da segno è adatta per manipolazioni sensibili

È adatto per le occasioni con

elevati requisiti per la marcatura sulla superficie di assorbimento

Struttura

◇ 1,5 fiocchi, colpo compresso lungo

◇ Le tazze di aspirazione con diametro inferiore a 50 mm adottano una struttura a fessura per facilitare l'aspirazione.

sostituzione

◇ Struttura in un pezzo per la tazza di aspirazione con diametro 60 mm-80 mm

Modello	Rilascio forza N	Interno volume cm3	MinCurve raggio di pezzo da lavoro mm	Peso g	Consigliato tubo di scarico - Sì, grazie. mm	MPQ pcs
SPJ4	0.6	< 0.1	4	0.1	4	10
SPJ6	1.2	< 0.1	6	0.2	4	10
SPJ8	2.2	< 0.1	8	0.3	4	10
SPJ10	3.5	0.2	12	0.8	4	10
SPJ15	8	0.5	20	1.0	6	10
SPJ20	15	1.1	27	1.8	6	5
SPJ25	24	2.2	40	3.0	6	5
SPJ30	32	3	55	5.3	6	5
SPJ35	43	4.5	65	8.0	6	5
SPJ40	60	6	80	10.5	6	1
SPJ50	92	11.7	95	21.0	8	1
SPJ60	127	20	125	35.6	8	1
SPJ70	173	30	150	52.5	8	1
SPJ80	226	40	140	63.0	8	1

◇Nota: livello di vuoto di prova -60 kPa, pezzo di lavoro con superficie liscia e pulita.

I dati possono variare a seconda delle diverse superfici del pezzo da lavorare.Si raccomanda che la lunghezza del tubo di vuoto sia il più breve possibile, massimo 2 m.

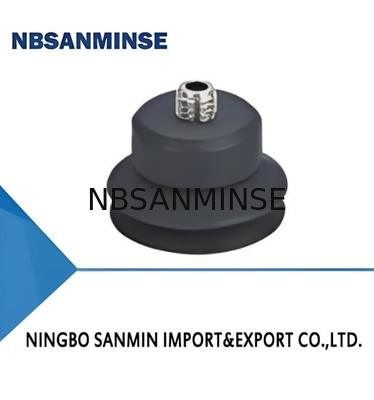

Struttura

◇ Costituito da un becco aspirante di ricambio e da un dispositivo di blocco

◇ Apparecchi per aspirazioni

◇ portamento a vuoto verticale, montaggio pagode o montaggio a un tocco per il collegamento,

filati maschili per il montaggio

◇ Portale laterale per il vuoto, montaggio pagoda per il collegamento, filo femminile per il

montaggio

◇ Per la selezione delle coppe di aspirazione consultate la pagina 131

Modello	Direzione della porta del vuoto Fitture per pagode verticali	Fitting laterale della pagoda
SPJ6□	SPJ6□-B6-M8M	SPJ6□-LB6-M4F
SPJ8□	SPJ8□-B6-M8M	SPJ8□-LB6-M4F
SPJ10□	SPJ10□-B6-M8M	SPJ10□-LB6-M4F
SPJ15□	SPJ15□-B6-M8M	SPJ15□-LB6-M4F
SPJ20□	SPJ20□-B6-M8M	SPJ20□-LB6-M4F
SPJ25□	SPJ25□-B6-M10M	SPJ25□-LB6-M6F
SPJ30□	SP30□-B6-M10M	SPJ30□-LB6-M6F
SPJ35□	SP35□-B6-M10M	SPJ35□-LB6-M6F
SPJ40□	SP40□-B6-M10M	SPJ40□-LB6-M6F
SPJ50□	SPJ50□-B6-M10M	SPJ50□-LB6-M6F
SPJ60□	SPJ60□-R1-M16M	SPJ60□-LR1-M8F
SPJ70□	SPJ70□-R1-M16M	SPJ70□-LR1-M8F
SPJ80□	SPJ80□-R1-M16M	SPJ80□-LR1-M8F

Struttura

◇ costituito da un aspiratore sostitutivo (3) e da un compensatore di livello

◇ Apparecchiature per aspirazione

◇ Portale per il vuoto verticale ((1), filo maschio per il montaggio

◇ Portale laterale per il vuoto (2), filo maschio per il montaggio

Modello	Vaso porto direzione Fitture per pagode verticali		Attrezzatura laterale della pagoda
SPJ6□	SPJ6□-FE3B6-M9	SPJ6□-FE10B6-M9	SPJ6□-FE3LB6-M9	SPJ6□-FE10LB6-M9
SPJ8□	SPJB□-FE3B6-M9	SPJB□-FE10B6-M9	SPJ8□-FE3LB6-M9	SPJ8□-FE10LB6-M9
SPJ10□	SPJi0□-FE4B6-M11	SPJ10□-FE10B6-M11	SPJ10□-FE4LB6-M11	SPJ10□-FE10LB6-M11
SPJ15□	SPJ15□-FE4B6-M11	SPJ15□-FE10B6-M11	SPJ15□-FE4LB6-M11	SPJ15□-FE10LB6-M11
SPJ20□	SPJ20□-FE4B6-M11	SPJ20□-FE10B6-M11	SPJ20□-FE4LB6-M11	SPJ20□-FE10LB6-M11
SPJ25□	SPJ25□-FE6B6-M14	SPJ25□-FE15B6-M14	SPJ25□-FE6LB6-M14	SPJ25□-FE15LB6-M14
SPJ30□	SPJ30□-FE6B6-M14	SPJ30□-FE15B6-M14	SPJ30□-FE6LB6-M14	SPJ30□-FE15LB6-M14
SPJ35□	SPJ35□-FE6B6-M14	SPJ35□-FE15B6-M14	SPJ35□-FE6LB6-M14	SPJ35□-FE15LB6-M14
SPJ40□	SPJ40□-FE6B6-M14	SPJ40□-FE15B6-M14	SPJ40□-FE6LB6-M14	SPJ40□-FE15LB6-M14
SPJ50□	SPJ50□-FE6B6-M14	SPJ50□-FE15B6-M14	SPJ50□-FE6LB6-M14	SPJ50□-FE15LB6-M14
SPJ60□	-		SPJ60□-FE10LR1-M16	SPJ60□-FE30LB6-M16
SPJ70□	-		SPJ70□-FE10LR1-M16	SPJ7O□-FE30LB6-M16
SPJ80□	-		SPJ80□-FE10LR1-M16	SPJB0□-FE30LB6-M16
