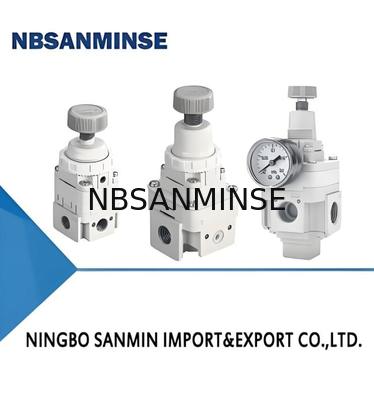

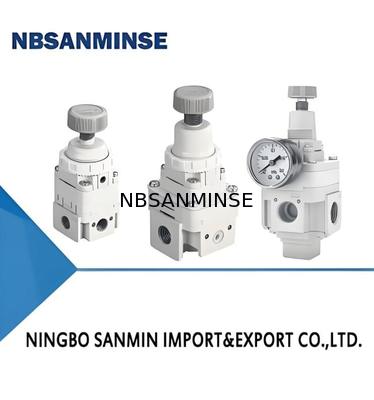

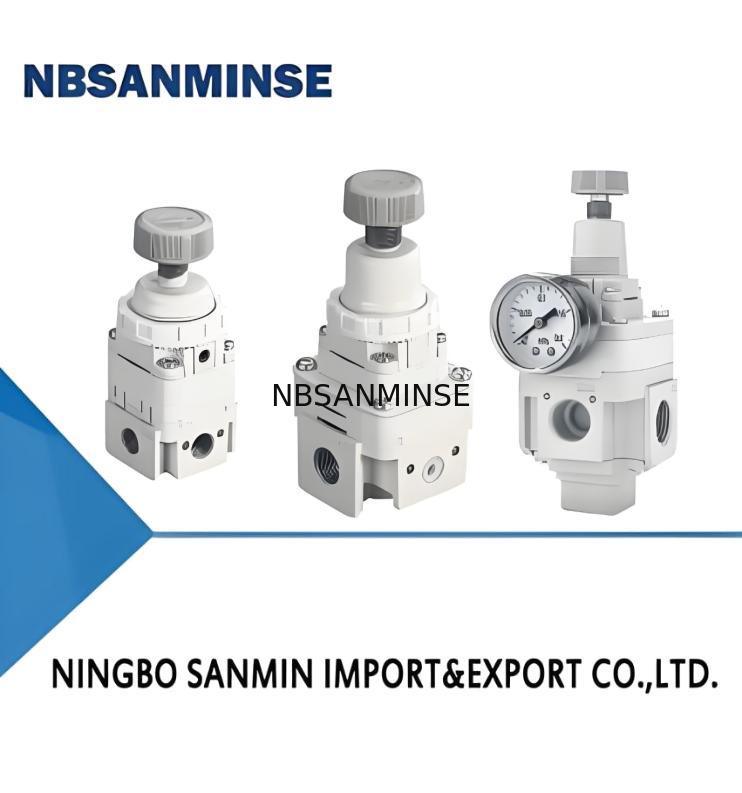

| IR |
1 |
2 |
0 |
0 |
□ |
01 |
B |
A |
| Codice specifica |
Dimensione corpo |
|
Intervallo di pressione di regolazione |
Direzione scarico |
Tipo filettatura |
Dimensione porta |
Opzione |
|
|
1:IR1000 |
|
0 |
0.05~0.2MPa |
0 |
Scarico inferiore |
Nessuno |
Rc |
01 |
1/8 |
B |
con staffa |
|
|
2:IR2000 |
|
0.01~0.2MPa |
1 |
Scarico frontale |
N |
NPT |
02 |
1/4 |
G |
Manometro |
|
|
3:IR3000 |
|
1 |
0.01~0.4MPa |
2 |
Scarico posteriore |
F |
G |
03 |
3/8 |
|
|
|
|
|
|
2 |
0.01~0.8MPa |
|
|
|
|
04 |
1/2 |
|
|
|
| IR |
1 |
2 |
0 |
0 |
□ |
01 |
B |
A |
| Codice specifica |
Dimensione corpo |
|
Intervallo di pressione di regolazione |
Direzione scarico |
Tipo filettatura |
Dimensione porta |
Opzione |
|
|
1:IR1000 |
|
0 |
0.01~0.2MPa |
0 |
Scarico inferiore |
Nessuno |
Rc |
01 |
1/8 |
B |
con staffa |
|
|
2:IR2000 |
|
1 |
0.01~0.4MPa |
1 |
Scarico frontale |
N |
NPT |
02 |
1/4 |
G |
Manometro |
|
|
3:IR3000 |
|
2 |
0.01~0.8MPa |
2 |
Scarico posteriore |
F |
G |
03 |
3/8 |
|
|
|
|
|
|
|
|
|
|
|
|
04 |
1/2 |
|
|
|
Funzione: È in stato di scarico, consentendo al gas con una pressione superiore alla pressione regolata di essere scaricato dalla porta di scarico dopo la regolazione della pressione, in modo da garantire che la pressione attuale sia stabilizzata entro l'intervallo di pressione regolata. Se bloccato, la pressurizzazione diventerà la pressione di aspirazione e non ci sarà alcun effetto di regolazione.
Il principio di funzionamento della valvola rotante (serie RZ000): Il fluido fluisce nella piastra della valvola dal lato di ingresso attraverso l'orifizio fisso. L'orifizio fisso sulla piastra della valvola agisce come un ugello sulla camera d'aria della cavità B del sedile della valvola. Attraverso la variazione di pressione, la forza esercitata dal sedile della valvola sulla piastra della valvola, la forza del gas in ingresso che agisce sulla piastra della valvola e la forza di chiusura della molla della piastra della valvola sono bilanciate. Allo stesso tempo, agisce sul diaframma A e si bilancia con la forza d'azione sul diaframma per regolare la pressione impostata. Una volta che la pressione impostata è troppo alta, il diaframma A viene attivato, la distanza tra il sedile della valvola e il disco della valvola aumenta, la pressione del disco della valvola diminuisce e il gioco tra il sedile della valvola e il disco della valvola diventa sempre più grande. La porta di scarico si apre per scaricare rapidamente il gas pressurizzato sul lato di ingresso. In questo meccanismo di guida di tipo ugello-flapper, la deviazione di pressione viene rilevata, consentendo così una precisa regolazione della pressione.
| Specifiche standard |
Modello - Tipo base (ruota) |
|
|
| Fluido utilizzato |
IR10□0-A |
IR20□0-A |
IR30□0-A |
| Pressione garantita |
Aria |
Aria |
Aria |
| Pressione di alimentazione massima |
1.5 MPa |
1.0 MPa |
- |
| Pressione di alimentazione minima [Nota 1] |
Pressione impostata + 0.05 MPa |
Pressione impostata + 0.1 MPa |
- |
| Intervallo pressione impostata |
IR1000-A: 0.005 ~ 0.2 MPa
IR1010-A: 0.01 ~ 0.4 MPa
IR1020-A: 0.01 ~ 0.8 MPa |
IR2000-A: 0.005 ~ 0.2 MPa
IR2010-A: 0.01 ~ 0.4 MPa
IR2020-A: 0.01 ~ 0.8 MPa |
IR3000-A: 0.01 ~ 0.2 MPa
IR3010-A: 0.01 ~ 0.4 MPa
IR3020-A: 0.01 ~ 0.8 MPa |
| Sensibilità [Nota 2] |
Entro lo 0.2% del fondo scala |
Entro lo 0.2% del fondo scala |
Entro lo 0.2% del fondo scala |
| Ripetibilità [Nota 3] |
Entro lo 0.5% del fondo scala |
Entro lo 0.5% del fondo scala |
Entro lo 0.5% del fondo scala |
| Consumo d'aria (ANR) [Nota 3] |
Entro 1 L/min |
Entro 1 L/min |
Entro 1 L/min |
| Dimensione porta |
1/8 |
1/4 |
1/4, 3/8, 1/2 |
| Porta manometro |
1/8 (2 posti) |
1/8 (2 posti) |
1/8 (2 posti) |
| Temperatura ambiente e temperatura del fluido in uso [Nota 4] |
-5 ~ 60℃ (Senza congelamento) |
-5 ~ 60℃ (Senza congelamento) |
-5 ~ 60℃ (Senza congelamento) |
| Massa (kg) [Nota 5] |
0.13 |
0.23 |
0.47 |
D: Potreste offrire campioni gratuiti?
R: Sì, ma dipende dai prodotti, Si prega di contattarci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual è il vostro ambito di attività?
R: Il nostro ambito di attività èservizio di esportatore di parti di automazione con container completo, e vendita dicilindri pneumatici, trattamento sorgente aria, elettrovalvole,valvole pneumatiche,valvole motorizzate, valvole in ottone, valvole idrauliche, cilindri idraulici, aria e olioraccordi, manometriecc.
D:Che tipi di prodotti potete realizzare?R: Possiamo realizzare molti tipi di acciaio inossidabile
,ottone, alluminio lavorazione materiali.come altapressioneValvola / elettrovalvola / valvola elettrica / valvola acqua/valvola pneumatica/cilindro pneumatico/valvola idraulica/accumulatore idraulicoprodotti e così via.D: Il prodotto può essere realizzato con il nostro logo e marchio?
R: Sì, certo, possiamo realizzarlo. Siamo fornitori OEM da anni e professionali nel farlo. Ma dovete darci l'autorizzazione se è possibile.
D: Potete fornire beni originali di marchi pneumatici e idraulici famosi, strumenti?
R: Sì, possiamo fornire come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ecc.
D:
Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi? R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.
D: Il connettore è in sistema britannico o metrico? Qual è la differenza tra filettature PT, NPT e G?
R:
La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono conici e le filettature interne ed esterne diventano sempre più strette quando serrate. La sigillatura viene ottenuta attraverso la deformazione delle filettature, e sigillante o nastro vengono solitamente utilizzati in aggiunta per migliorare l'effetto sigillante. La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sigillatura della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America.
D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg
D: Cosa causa solitamente il bruciamento delle bobine delle elettrovalvole?
R: Tensione e Hz errati, commutazione frequente, ingresso di liquido nella testa pilota, problema del nucleo valvola e della molla,
ambientecaldo, forte vibrazione ecc. D:
Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi? Punto focale
| Contromisure per ambienti ad alta temperatura |
Contromisure per ambienti estremamente freddi |
Guarnizioni |
| Gomma fluorurata, PTFE |
Nitrile a bassa temperatura, gomma siliconica, poliuretano |
Lubrificazione |
| Grasso sintetico ad alta temperatura (bassa volatilità) |
Grasso a bassa temperatura (basso punto di scorrimento, bassa viscosità) |
Trattamento alimentazione aria |
| Rafforzare il raffreddamento, rimozione efficiente dell'acqua |
Asciugatura a punto di rugiada ultra-basso (tipo refrigerazione + adsorbimento), tracciatura termica |
Componenti metallici |
| Spazio di espansione riservato |
Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al restringimento a freddo |
Componenti di controllo |
| Bobine di grado ad alta resistenza al calore, dissipazione del calore, basso consumo energetico |
Installare scatole isolanti, riscaldamento locale, prevenire la condensazione a freddo |
Installazione |
| Tenere lontano da fonti di calore, aggiungere piastre isolanti |
Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti termici |
|
