| VP3 |
1 |
4 |
5 |
□ |
04 |
1 |
G |
A |
□ |
□ |

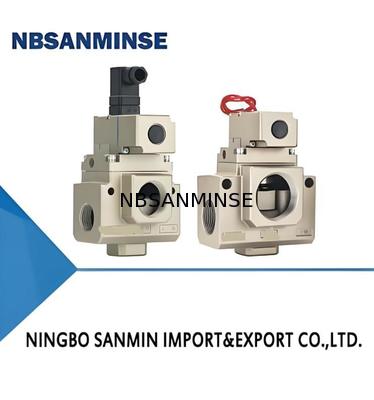

| Valvola a solenoide a 3 vie |
|
Dimensione corpo |
|
Opzione valvola |
|
Tensione nominale bobina |
Ingresso elettrico |
Funzione |
Opzione pilota |
Tipo di filettatura |
| 4 |
1/2 |
Nil: Per uso generale |
3 |
AC110V 50/60Hz |
Passacavo |
A: NC |
Nil: Standard (pilota interno) |
F: G |
| 6 |
1 |
V: Per vuoto/bassa pressione |
4 |
AC220V 50/60Hz |
Terminale Din |
B: NA |
1: Pilota esterno |
N: NPT |
| 8 |
1 1/2 |
|
5 |
DC24V |
Terminale Din con soppressore di sovratensione/luce |
|
|
T: NPTF |
|
|
6 |
DC12V |
|
|
|
|
Istruzioni per l'uso
① Si prega di installare un filtro dell'aria.
Installare il filtro dell'aria vicino a monte della valvola.
Selezionare un filtro dell'aria con una precisione di filtrazione di 5 μm o inferiore.
② Si prega di installare un post-refrigeratore, un essiccatore d'aria, un serbatoio di raccolta dell'acqua, ecc.
L'aria compressa contenente una grande quantità di acqua condensata causerà malfunzionamenti delle valvole e di altre apparecchiature pneumatiche. Pertanto, adottare misure come l'installazione di un post-refrigeratore, un essiccatore d'aria e un serbatoio di raccolta dell'acqua.
③ Se viene prodotta una grande quantità di polvere di carbonio, installare un separatore di nebbia d'olio nella posizione a monte della valvola per rimuovere la polvere di carbonio.
Se viene generata una grande quantità di polvere di carbonio dal compressore d'aria, la polvere di carbonio aderirà all'interno della valvola, causando malfunzionamenti.
④ Per quanto riguarda la polarità
Questa valvola a solenoide non ha polarità +/-.
⑤ Applicazione della tensione
Quando si effettuano collegamenti elettrici alla valvola a solenoide, non sbagliare la tensione applicata. Altrimenti, potrebbe causare malfunzionamenti o bruciature della bobina.
⑥ Uso a bassa frequenza
Per prevenire malfunzionamenti, commutare la valvola una volta ogni 30 giorni. (Si prega di notare la sorgente d'aria.)
⑦ Funzionamento manuale
Se azionato manualmente, il dispositivo collegato si avvierà.
Confermare la sicurezza prima di procedere con l'operazione.
Ambiente operativo
① Non utilizzare in ambienti con gas corrosivi, sostanze chimiche, acqua di mare, acqua o vapore acqueo, o in luoghi in cui le sostanze sopra menzionate aderiscono.
② Non utilizzare in ambienti con gas infiammabili o esplosivi; altrimenti, potrebbe causare incendi o esplosioni. Questo prodotto non ha una struttura antideflagrante.
③ Non utilizzare in luoghi dove possono verificarsi vibrazioni o urti.
④ Quando esposto alla luce solare, utilizzare protezioni come una copertura protettiva.
⑤ Se c'è una fonte di calore nelle vicinanze, dovrebbero essere prese misure di isolamento termico.
⑥ Se in un luogo dove aderiscono gocce d'acqua, olio o schizzi generati durante la saldatura, dovrebbero essere prese misure protettive appropriate.
⑦ Se la valvola a solenoide è installata in una scatola di controllo, dovrebbero essere prese misure appropriate di dissipazione del calore per garantire che la temperatura della valvola rimanga entro l'intervallo specificato.
D: Potreste offrire campioni gratuiti?
R: Sì, ma dipende dai prodotti, Si prega di contattarci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual è il vostro ambito di attività?
R: Il nostro ambito di attività èservizio di esportazione di parti di automazione con container completo, e vendita dicilindri pneumatici, trattamento sorgente d'aria, valvole a solenoide,valvole pneumatiche,valvole motorizzate, valvole in ottone, valvole idrauliche, cilindri idraulici, raccordi pneumatici e idraulici , manometri ecc.
D:Che tipi di prodotti potete realizzare?R: Possiamo realizzare molti tipi di lavorazione di materiali in acciaio inossidabile,
ottone, alluminio.come valvole ad alta pressione / valvole a solenoide / valvole elettriche / valvole per acqua / valvole pneumatiche / cilindri pneumatici / valvole idrauliche / accumulatori idraulici e così via. D: Il prodotto può essere realizzato con il nostro logo e marchio?R: Sì, certo, possiamo farlo. Siamo fornitori OEM da anni e siamo professionali nel farlo. Ma è necessario darci l'autorizzazione, se possibile.D: Potete fornire prodotti originali di marchi pneumatici e idraulici famosi?R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ecc. D:È disponibile una garanzia?R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.D: Il connettore è in sistema britannico o metrico? Qual è la differenza tra le filettature PT, NPT e G?R:La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche e le filettature interne ed esterne diventano sempre più strette quando vengono serrate. La sigillatura viene ottenuta attraverso la deformazione delle filettature, e sigillante o nastro vengono solitamente utilizzati in combinazione per migliorare l'effetto di sigillatura.La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sigillatura della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America.
D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm ²?
R: 1MPa=10bar≈145psi≈10kg
D: Cosa causa solitamente la bruciatura delle bobine delle valvole a solenoide?
R: Tensione e Hz errati, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo della valvola e alla molla,
Trattamento dell'alimentazione dell'aria caldo, forte vibrazione, ecc.
D:
Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi?
Punto focale Contromisure per ambienti ad alta temperatura
Contromisure per ambienti estremamente freddi
Guarnizioni
Gomma fluorurata, PTFE
Nitrile a bassa temperatura, gomma siliconica, poliuretano
LubrificazioneGrasso sintetico ad alta temperatura (bassa volatilità) Grasso a bassa temperatura (basso punto di scorrimento, bassa viscosità)
Trattamento dell'alimentazione dell'aria Rafforzare il raffreddamento, rimozione efficiente dell'acqua
| Essiccazione a punto di rugiada ultra-basso (tipo refrigerazione + adsorbimento), tracciatura termica |
Componenti metallici |
Riserva di gioco di espansione |
| Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al restringimento a freddo |
Componenti di controllo |
Bobine ad alta resistenza al calore, dissipazione del calore, basso consumo energetico |
| Installare scatole isolanti, riscaldamento locale, prevenire la condensazione a freddo |
Installazione |
Tenere lontano da fonti di calore, aggiungere piastre isolanti |
| Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti termici |
|
|
|
|
|
|
|
|
|
|
|
