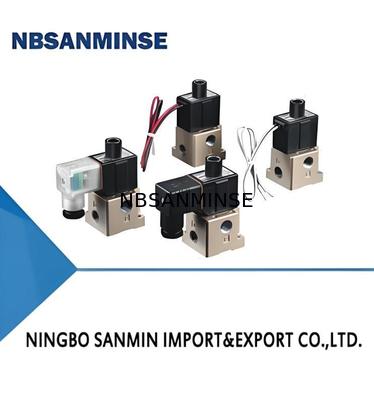

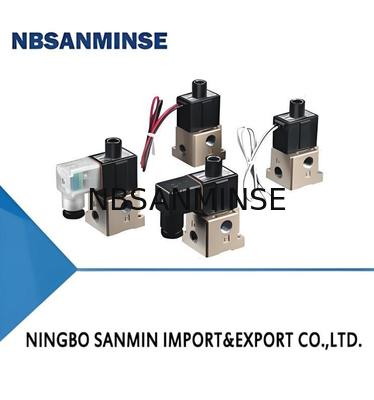

| VT317 |
□ |
1 |
G |
□ |
02 |
□ |
|
Opzione valvola |
Tensione nominale |
Ingresso elettrico |
|
Dimensione porta |
Tipo di filettatura |
| Nullo |
Tipo standard |
1 |
AC100V 50/60Hz |
G:Passacavo, cavo da 300 mm |
02:1/4(8A) |
Nullo:Rc |
| E |
Tipo a funzionamento continuo |
2 |
AC200V 50/60Hz |
H:Passacavo, cavo da 600 mm |
|
F:G |
| V |
Tipo specifica vuoto |
3 |
AC110V 50/60Hz |
D:Terminali DIN |
N:NPT |
|
|
4 |
AC220V 50/60Hz |
|
T:NPTF |
| 5 |
DC24V |
|
| 6 |
DC12V |
| 7 |
AC240V 50/60Hz |
| 9 |
altro |
| Articolo |
Descrizione |
| Funzione |
Controllo a solenoide singolo a 2 posizioni ad azione diretta |
| Fluido utilizzato |
Aria |
| Intervallo di pressione operativa |
0~0.9MPa |
| Temperatura ambiente e temperatura del fluido in uso |
-10~50℃ (non congelato. Vedere P.5) |
| Nota 1: Tempo di risposta |
≤ 30ms (a 0.5MPa) |
| Frequenza operativa massima |
10Hz |
| Installare scatole isolanti, riscaldamento locale, prevenire la condensazione a freddo |
Non richiesta (se lubrificato, usare Olio per turbina 1 ISO VG32) |
| Funzionamento manuale |
Tipo a pressione non bloccabile |
| Posizione di montaggio |
Libera |
| Nota 2: Resistenza agli urti / Resistenza alle vibrazioni |
150/50 m/s² |
| Struttura di protezione |
Antipolvere |
| N. Modello |
Valore equivalente - 1-2 (P-A) |
|
|
Valore equivalente - 2-3 (A-P) |
|
|
Valore equivalente - 3-2 (R-A) |
|
|
Valore equivalente - 2-1 (A-P) |
|
|
Massa (Tipo a uscita diretta) |
|
C (dm³/(s·bar)) |
b |
(C_v) |
C (dm³/(s·bar)) |
b |
(C_v) |
C (dm³/(s·bar)) |
b |
(C_v) |
C (dm³/(s·bar)) |
b |
(C_v) |
|
| VT317 |
2.4 |
0.26 |
0.62 |
2.6 |
0.34 |
0.67 |
2.8 |
0.25 |
0.67 |
2.5 |
0.37 |
0.66 |
0.28kg |
| VT317V (Tipo specifica vuoto) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
| VT317E (Tipo a lunga durata) |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
D: Potreste offrire campioni gratuiti?
R: Sì, ma dipende dai prodotti, si prega di contattarci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual è il vostro ambito di attività?
R: Il nostro ambito di attività èservizio di esportazione di parti di automazione con container completo, e vendita dicilindri pneumatici, trattamento sorgente aria, valvole a solenoide,valvole pneumatiche,valvole motorizzate, valvole in ottone, valvole idrauliche, cilindri idraulici, raccordi aria e olio, manometriecc.D:
Che tipi di prodotti potete realizzare?R: Possiamo realizzare molti tipi di lavorazione di materiali in acciaio inossidabile,ottone, alluminio.
come valvole ad alta pressione / valvole a solenoide / valvole elettriche / valvole per acqua / valvole pneumatiche / cilindri pneumatici / valvole idrauliche / accumulatori idrauliciprodotti e così via. D: Il prodotto può essere realizzato con il nostro logo e marchio?R: Sì, certo, possiamo farlo. Siamo fornitori OEM da anni e siamo professionisti nel farlo. Ma è necessario darci l'autorizzazione se possibile.D: Potete fornire prodotti originali di marchi pneumatici e idraulici famosi?R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ecc. D:È disponibile una garanzia?R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.D: Il connettore è in sistema britannico o metrico? Qual è la differenza tra le filettature PT, NPT e G?R:La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche e le filettature interne ed esterne diventano sempre più strette quando serrate. La sigillatura viene ottenuta attraverso la deformazione delle filettature, e sigillante o nastro vengono solitamente utilizzati in combinazione per migliorare l'effetto di sigillatura.La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sigillatura della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America.
D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²?
R: 1MPa=10bar≈145psi≈10kg
D: Cosa causa solitamente la bruciatura delle bobine delle valvole a solenoide?
R: Tensione e Hz errati, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo della valvola e alla molla,
Trattamento dell'alimentazione dell'aria caldo, forte vibrazione ecc.
D:
Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi?
Punto focale Contromisure per ambienti ad alta temperatura
Contromisure per ambienti estremamente freddi
Guarnizioni
Fluororubbere, PTFE
Nitrile a bassa temperatura, gomma siliconica, poliuretano
LubrificazioneGrasso sintetico per alte temperature (bassa volatilità) Grasso per basse temperature (basso punto di scorrimento, bassa viscosità)
Trattamento dell'alimentazione dell'aria Rafforzare il raffreddamento, rimozione efficiente dell'acqua
| Asciugatura a punto di rugiada ultra-basso (tipo refrigerazione + adsorbimento), tracciatura termica |
Componenti metallici |
Spazio di espansione riservato |
| Selezionare materiali con tenacità a bassa temperatura, prevenire perdite dovute al restringimento a freddo |
Componenti di controllo |
Bobine di grado ad alta resistenza al calore, dissipazione del calore, basso consumo energetico |
| Installare scatole isolanti, riscaldamento locale, prevenire la condensazione a freddo |
Installazione |
Tenere lontano da fonti di calore, aggiungere piastre isolanti |
| Evitare l'esposizione a vento e neve, avvolgere con materiali isolanti termici |
|
|
|
|
|
|
|
|
|
|
|
