| Modello del prodotto |
2W15ZC |
2W20ZC |
2W25ZC |
2W32ZC |
2W40ZC |
2W50ZC |
| Orifizio (mm) |
15 |
20 |
25 |
32 |
40 |
50 |
| Valore CV |
4 |
5.5 |
13 |
17 |
25 |
40 |
| Mezzo fluido |
Meno del 60% di acido solforico, qualsiasi concentrazione di acido cloridrico e alcali forti (consultare il produttore per i dettagli |
| Temperatura di lavoro |
Massimo. +95℃ |
| Pressione di esercizio |
0,01 ~ 0,6 (MPa)0 ~ 1,5 m di colonna d'acqua ad azione diretta |
| Resistenza alla compressione |
1,2(MPa) |
| Foca |
VITON,FKM |
| voltaggio |
AC220V |
15 W |
25 W |
Inizio: 350 W |
| Manutenzione: 10 W |
| DC24V |
15 W |
25 W |
Avvio: 85 W |
| Manutenzione: 25 W |
1.Filo
| Modello |
tionPort |
l |
H |
W |
C |
UN |
K |
D |

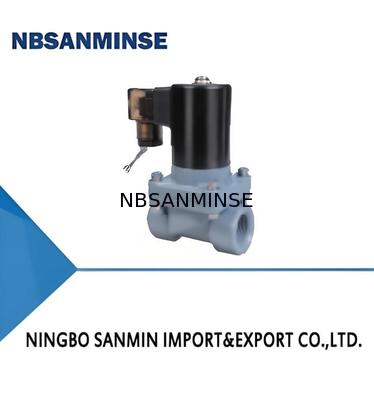

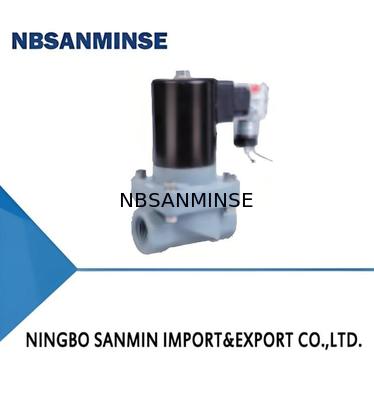

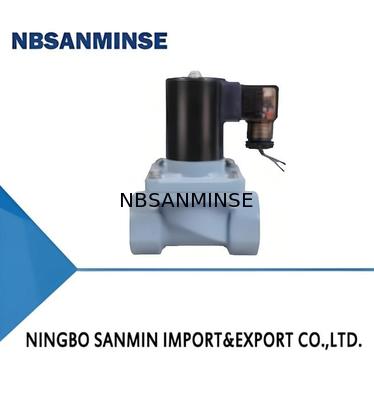

| 2W15ZC |
G1/2 |
75 |
132 |
63,5 |
63,5 |
16 |
92 |
Φ64 |
| 2W20ZC |
G3/4 |
80 |
137 |
63,5 |
63,5 |
19 |
92 |
Φ75 |
| 2W25ZC |
G1 |
100 |
147 |
74 |
74 |
26 |
92 |
Φ85 |
| 2W32ZC |
G1-1/4 |
120 |
171 |
94 |
94 |
30 |
94 |
Φ100 |
| 2W40ZC |
G1-1/2 |
130 |
180 |
94 |
94 |
32,5 |
94 |
Φ110 |
| 2W50ZC |
G2 |
172 |
225 |
155 |
155 |
42 |
94 |
Φ125 |
2.Flange
| |
Dimensione complessiva (mm) |
| Modello |
tionPort |
l |
H |
W |
C |
UN |
K |
D |

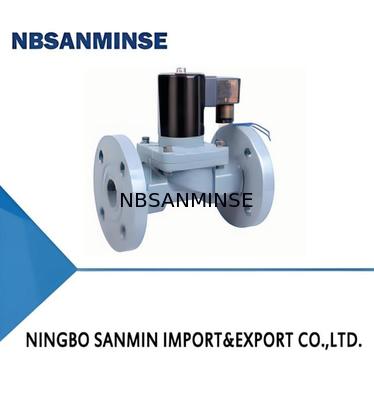

| 2W15ZC-AF |
Flangia DN15 |
108 |
132 |
63,5 |
63,5 |
16 |
92 |
Φ64 |
| 2W20ZC-AF |
Flangia DN20 |
125 |
137 |
63,5 |
63,5 |
19 |
92 |
Φ75 |
| 2W25ZC-AF |
Flangia DN25 |
152 |
147 |
74 |
74 |
26 |
92 |
Φ85 |
| 2W32ZC-AF |
Flangia DN32 |
183 |
171 |
94 |
94 |
30 |
94 |
Φ100 |
| 2W40ZC-AF |
Flangia DN40 |
201 |
180 |
94 |
94 |
32,5 |
94 |
Φ110 |
| 2W50ZC-AF |
Flangia DN50 |
264 |
225 |
155 |
155 |
42 |
94 |
Φ125 |
| 2W50-65ZC-AF |
Flangia DN65 |
|
225 |
155 |
155 |
42 |
94 |
Φ145 |
3. Collegamento sotto tensione (doppio ordine dell'olio)
| |
Dimensione complessiva (mm) |
| Modello |
tionPort |
l |
H |
W |
C |
UN |
K |
S |
| 2W15ZC-AH |
Giunto sotto tensione DN15 |
169 |
143 |
63,5 |
63,5 |
116 |
92 |
16.5 |
| 2W20ZC-AH |
Giunto sotto tensione DN20 |
198 |
149,5 |
63,5 |
63,5 |
118 |
92 |
19 |
| 2W25ZC-AH |
Giunto sotto tensione DN25 |
234 |
158 |
74 |
74 |
121 |
92 |
22.5 |
| 2W32ZC-AH |
Giunto sotto tensione DN32 |
272 |
184 |
94 |
94 |
141 |
94 |
26.5 |
| 2W40ZC-AH |
Giunto sotto tensione DN40 |
290 |
196,5 |
94 |
94 |
147,5 |
94 |
31.5 |
| 2W50ZC-AH |
Giunto sotto tensione DN50 |
360 |
242,5 |
155 |
155 |
183 |
94 |
38 |
| 2W50-65ZC-AH |
Giunto sotto tensione DN65 |
412 |
258 |
155 |
155 |
183 |
94 |
44 |
PVC
Il PVC è formato dalla polimerizzazione del monomero di cloruro di vinile (VCM). Quando il PVC viene miscelato con additivi solidi, il prodotto risultante viene chiamato PVC, noto anche come PVC rigido. Ha forti proprietà meccaniche, resistenza all'usura, ritardante di fiamma, buone proprietà dielettriche ed eccellente resistenza alla corrosione, che lo rendono adatto per corrosivi generalifluidi.
CPVC
Il CPVC è un materiale ad alto peso molecolare con un contenuto di cloro più elevato, prodotto clorando nuovamente le molecole di PVC. Il suo contenuto medio di cloro raggiunge il 74%. Grazie al maggiore contenuto di cloro, dimostra una resistenza alla temperatura, agli acidi/alcali e una resistenza meccanica significativamente migliori rispetto all'UPVC. Inoltre, presenta un punto di accensione più elevato, una bassa emissione di fumo, una minore conduttività elettrica e una resistenza all'usura superiore. Queste caratteristiche lo rendono il materiale ottimale per raccordi e valvole industriali.
PTFE (politetrafluoroetilene)
Il politetrafluoroetilene (PTFE), comunemente noto come "Plastic King", è un composto polimerico formato attraverso la polimerizzazione del tetrafluoroetilene. Presenta eccellente stabilità chimica, resistenza alla corrosione, proprietà sigillanti, elevata lubrificazione e caratteristiche antiaderenti, isolamento elettrico ed eccezionale resistenza all'invecchiamento. Il PTFE rimane praticamente inalterato dalla maggior parte dei reagenti chimici. Ad esempio, mantiene il suo peso e le sue prestazioni anche se bollito in acido solforico concentrato (98%), acido nitrico, acido cloridrico o anche acqua bollente, pur essendo insolubile in quasi tutti i solventi.
| PTFE |
| PVC CPVC ( tetrafluoroidrazina ) |
| acido solforico |
<20% |
R |
R |
R |
| 20%～60% |
N |
R |
R |
| 98% |
R |
R |
R |
| cloridrico acido |
<15% |
R |
R |
R |
| >15% |
N |
R |
R |
| <15% |
R |
R |
R |
| nitrato di idrogeno |
10%~30% |
N |
R |
R |
| >30% |
N |
N |
R |
| Alcali (idrogeno, ossigeno, cloruro di sodio, ecc.) |
<20% |
R |
R |
R |
| >20% |
N |
R |
R |
| temperatura del fluido |
Sotto i 50 anni℃ |
Sotto i 95℃ |
Sotto i 120℃ |
| solenoide |
valvolarispetto all'elettrovalvola |
Relativamente |
|
| valvola elettromagnetica |
Apertura e chiusura rapida: azione di 0,1 secondi |
Il sistema di controllo è semplice
Accendere quando l'alimentazione è aperta,
spegnere quando viene interrotta l'alimentazione
spento (normalmente chiuso)
Spegnere l'alimentazione, aprire l'alimentazione (normalmente accesa)
|
Dimensioni esterne
Sofisticato, leggero
|
Non può sopportare la contropressione |
Sensibile alle impurità |
rapporto costi-prestazioni elevato |
|
motorizzato
controllo della palla
|
Apertura/chiusura lenta
Da 10 secondi a 30 secondi
|
Il sistema di controllo è più complesso
Sia l'apertura che la chiusura della valvola devono essere alimentate
|
di grandi dimensioni
Pesante
|
Può essere bidirezionale
portante la pressione
|
Canale di flusso rettilineo, generale
Le impurità possono essere
|
Più costoso |
| 2 W |
25 |
ZP |
-UN |
| Codice specifica |
retto lato |
qualità del materiale |
Numero di serie del progetto |
| 2W:Due professionisti del secondo turno |
|
uBV8 |
|
| Z |
K |
F |
AC220 |
| ad azione diretta:Z |
normalmente aperto :K |
flangia :F |
voltaggio |
| Pilota: vuoto |
normalmente chiuso: vuoto |
giunto vivo: H |
|
D: Potresti offrire campioni gratuiti?
R: Sì, ma dipende dai prodotti, Vi preghiamo di contattarci ina@pneuhydr.com oppure whatsapp 0086 15168536055
D: Qual è il tuo ambito di attività?
A: Il nostro ambito di attività èservizio di parti di automazione dell'esportatore con contenitore pieno e venditacilindro dell'aria, trattamento della fonte d'aria, elettrovalvola,valvola dell'aria,motorizzare la valvola,Valvola in ottone, valvola idraulica, cilindro idraulico, aria e olioraccordo, manometroecc.
Q:Wquali tipi di prodotti puoi realizzare?
R: Possiamo produrre molti tipi di acciaio inossidabile, ottone, alluminiolavorazione dei materiali.come altopressione Valvola/elettrovalvola/elettrovalvola/valvola dell'acqua/valvola pneumatica/cilindro dell'aria/valvola idraulica/accumulatore idraulicoprodotti e così via.
D: Il prodotto può essere realizzato con il nostro logo e marchio?
A: Sì, certo, possiamo farlo. siamo fornitori OEM da anni e professionisti nella produzione. Ma devi darci l'autorizzazione se è possibile.
D: Potete fornire prodotti di marca originali e famosi per strumenti pneumatici e idraulici?
R: Sì, possiamo fornire prodotti come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ecc.
Q: È disponibile una garanzia?
A: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.
D: Il connettore è nel sistema britannico o metrico? Qual è la differenza tra le filettature PT, NPT e G?
UN: La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per evitare perdite. PT e NPT sono conici e le filettature interne ed esterne diventano sempre più strette quando vengono serrate. La sigillatura si ottiene attraverso la deformazione delle filettature e solitamente viene utilizzato sigillante o nastro insieme per migliorare l'effetto sigillante
La filettatura G è un tubo cilindrico diritto utilizzato per connessioni non sigillate; La filettatura PT è un tubo conico che fa affidamento sulla deformazione e tenuta della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America
D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²?
A: 1MPa=10bar≈145psi≈10kg
D: Cosa causa solitamente la bruciatura delle bobine delle elettrovalvole?
A: Voltaggio e Hz errati, commutazioni frequenti, ingresso del liquido nella testa pilota, problema al nucleo della valvola e alla molla,ambiente vibrazioni calde e pesanti, ecc.
Q: Cosa occorre tenere presente per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi?
| Punto focale |
Contromisure per ambienti ad alta temperatura |
Contromisure per ambienti estremamente freddi |
| Sigilli |
Gomma fluorurata, PTFE |
Nitrile a bassa temperatura, gomma siliconica, poliuretano |
| Lubrificazione |
Grasso sintetico per alte temperature (bassa volatilità) |
Grasso per basse temperature (basso punto di scorrimento, bassa viscosità) |
| Trattamento della fornitura d'aria |
Rafforzare il raffreddamento, rimozione efficiente dell'acqua |
Essiccazione con punto di rugiada estremamente basso (tipo refrigerazione + adsorbimento), tracciamento elettrico |
| Componenti metallici |
Riservare il gioco di espansione |
Selezionare materiali con tenacità a bassa temperatura, evitare perdite dovute al restringimento a freddo |
| Componenti di controllo |
Bobine ad alta resistenza al calore, dissipazione del calore, basso consumo energetico |
Installare scatole isolanti, riscaldamento locale, prevenire la formazione di condensa fredda |
| Installazione |
Tenere lontano da fonti di calore, aggiungere piastre termoisolanti |
Evitare l'esposizione al vento e alla neve, avvolgere con materiali termoisolanti |
