Dettagli:
|
| Media: | gas | Ambiente di applicazione: | Interno/esterno |
|---|---|---|---|
| Installazione: | Qualsiasi posizione | Tipo di funzione: | 5 posizione del porto 2 |
| Speciale: | Speciale su richiesta | Livello di potenza: | 3,5 W~6 W |
Introdurre:

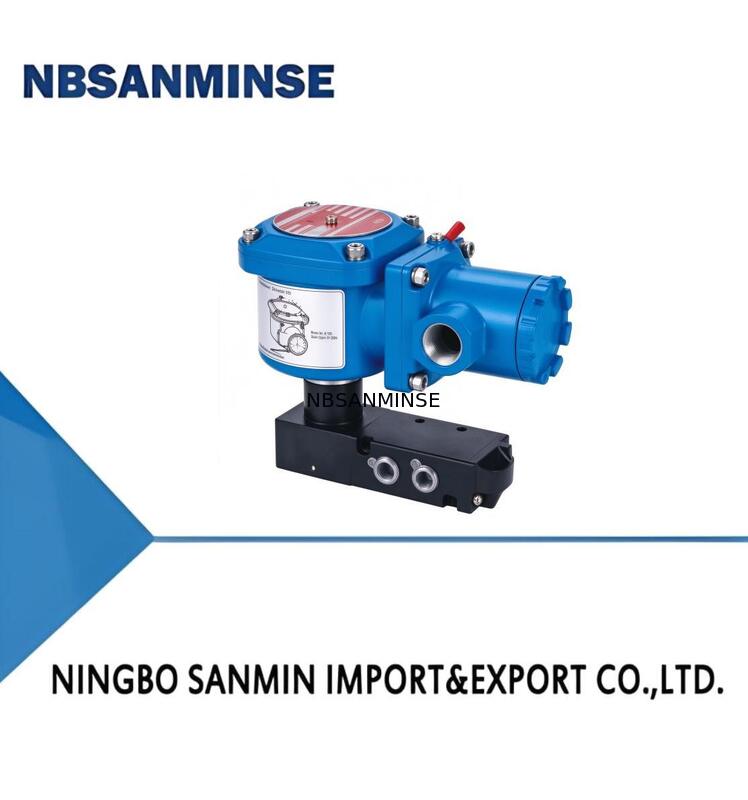

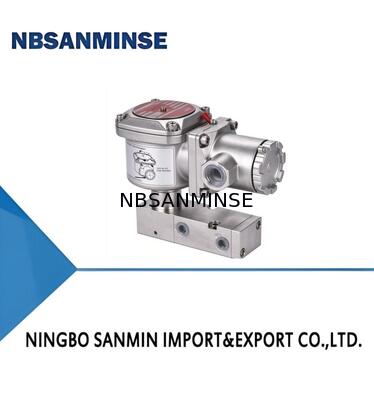

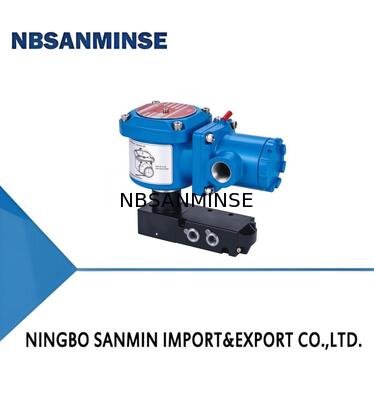

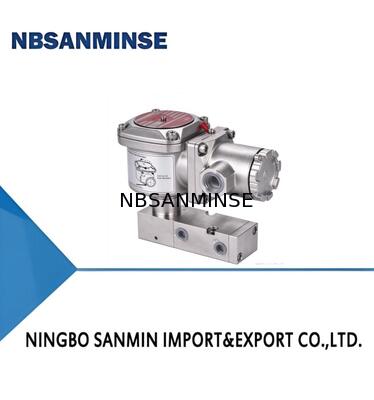

La valvola solenoide della serie LV600 è adatta per l'uso in combinazione con la valvola di controllo pneumatico e l'attuatore del pistone nella maggior parte della produzione di processo.la valvola solenoide svolge solo una funzione ausiliariaLa valvola solenoide svolge un ruolo molto importante, soprattutto nella catena produttiva di processo, come quando la fonte di gas non funziona, quando il gas non viene utilizzato, come quando il gas non viene utilizzato.quando la sicurezza della produzione di processo richiede l'azione della valvola, la maggior parte di essi devono essere controllati da valvole solenoidi.l'industria del gas naturale e della chimica e può anche soddisfare i requisiti di applicazione di risposta rapida e durata di servizio ad alta frequenza sui sistemi di controllo di automazione industriale.
Caratteristiche:
conformità alla norma di sicurezza funzionale IEC61508, certificato TÜV Livello di integrità della sicurezza SIL3
Struttura di camera raffinata protegge la bobina dall'umidità e dalla corrosione.
Construzioni a solenoide singolo e doppio
Progettazione della tenuta statica
Esplosioneproof e sicurezza aumentata
Basso consumo di energia disponibile
Operatori manuali disponibili
Disponibilità di un pilota interno/esterno
Connessioni di porta a filo e interfaccia NAMUR
Funzione:
![]()
Le specifiche tecniche:
| Articolo 1 | Controllo elettronico singolo/controllo elettronico doppio |
| CATEGORIA PILOT | Tipo di pilota |
| Mediatiche | Gas |
| Intervalli di temperatura ambientale | -60°C ~ 60°C |
| TEMPERATURA del mezzo | - 60°C ~ 60°C |
| DIFFERENZiale di pressione di funzionamento | Da 29 a 145 psi (da 2,0 a 10 bar) |
| FLOW COEFICIENT | 1.11Cv(1.06Kv) m3/h 15.92Kw/m-in1/4" 3.85Cv ((3.30Kv) m3/h55.00Kw/m-in1/2" 1.11Cv ((1.06Kv) m3/h15.92Kw/m-in1/4" 3.85Cv ((3.30Kv) m3/h55.00Kw/m-in1/2" |
| COSTITUZIONE DELLA VALVELLA | Struttura dello spoo o struttura della giacca |
| Materiale del corpo | Acciaio inossidabile |
| Ambiente di applicazione | Interi/esterni |
| Installazione | Qualsiasi posizione |
| Classificato IP | Protezione IP66 |
| Approvazioni a prova di esplosione | Fx db IC T6~T3Gb |
Operatori di solenoidi:
| Classe di isolamento | WATT CONSUMO di potenza | |
| DC WATTS | AC WATTS | |
| (VA) VA HOLDING | ||
| H | 1.8~6.5W | 1.8~4W |
| Voltaggio standard | 24V, 36V, 48V, 110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 PBA DFDA SC N 14NB 5 P 1 ST * 24VDC:
| SERIE DI PRODOTTI | LV600 | Serie LV600 |
| Forma e materiale del corpo della valvola | PBA | Materiale in lega di alluminio di tipo pilota |
| PBS | Materiale di acciaio inossidabile di tipo pilota | |
| DFDA | Leghe di alluminio a doppia camera a prova di esplosione | |
| DFDS | Acciaio inossidabile a doppia camera a prova di esplosione | |
| CATEGORIA delle bobine | FDA | Leghe di alluminio a prova di esplosione |
| FDS | Acciaio inossidabile a prova di esplosione | |
| Modalità di controllo | SC | Controllo elettrico singolo |
| DC | Controllo elettrico doppio | |
| Interfaccia elettrica | N | 1/2"NPT |
| G. | G1/2 | |
| M | M20×1.5 | |
| Connessione aerea. | 14NG | Tipo di tubo 1/4NPT |
| 12NG | Tipo di tubo 1/2NPT | |
| 38NG | Tipo di tubo 3/8NPT | |
| 14G | Tipo di tubo 1/4G | |
| 12G | Tipo di tubo 1/2G | |
| 38G | Tipo di tubo 3/8G | |
| 14NB | 1/4NPT Tipo Namur | |
| 14 GB | 1/4G Tipo Namur | |
| 12NB | 1/2NPT Tipo Namur | |
| 12 GB | 1/2G Tipo Namur | |
| 38NB | 3/8NPT Tipo Namur | |
| 38 GB | 3/8G Tipo Namur | |
| Tipo di funzione | 3 | 3 Posizione del porto 2 |
| 5 | 5 Posizione del porto 2 | |
| 35P | 5/3 centro di pressione | |
| 35C | 5/3 centro chiuso | |
| 35E | 5/3Centro di scarico | |
| Livello di potenza | P | 3.5W~6W |
| LP | 3W | |
| Operatore manuale | P | Nessuna operazione manuale |
| Temperatura | ST | (-20°C~ + 60°°C) |
| LT | (-40°C~ + 60°C) | |
| CL | -60°°C~ + 60°C) | |
| Speciale | * | Speciale su richiesta |
| Voltaggio | 24VDC 110VDC 220VAC |
Sono disponibili opzioni speciali per l'attrezzatura.
Per ulteriori dettagli si rimanda alla scheda informativa del prodotto.
