Dettagli:
|
| Voltaggio: | 24 V CC | Livello di potenza: | 3,5 W~6 W |
|---|---|---|---|
| Tipo di funzione: | Centro di scarico 5/3 | Connessione aerea: | Tipo di tubo 3/8G |
| Installazione: | Qualsiasi posizione | Media: | Aria/Gas inerte |
Introduzione:

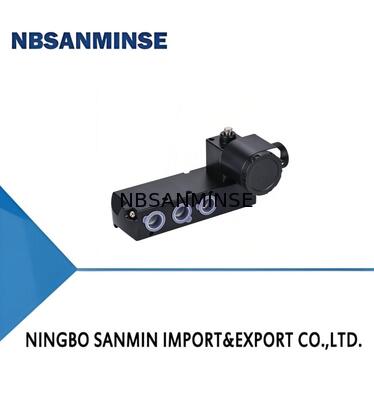

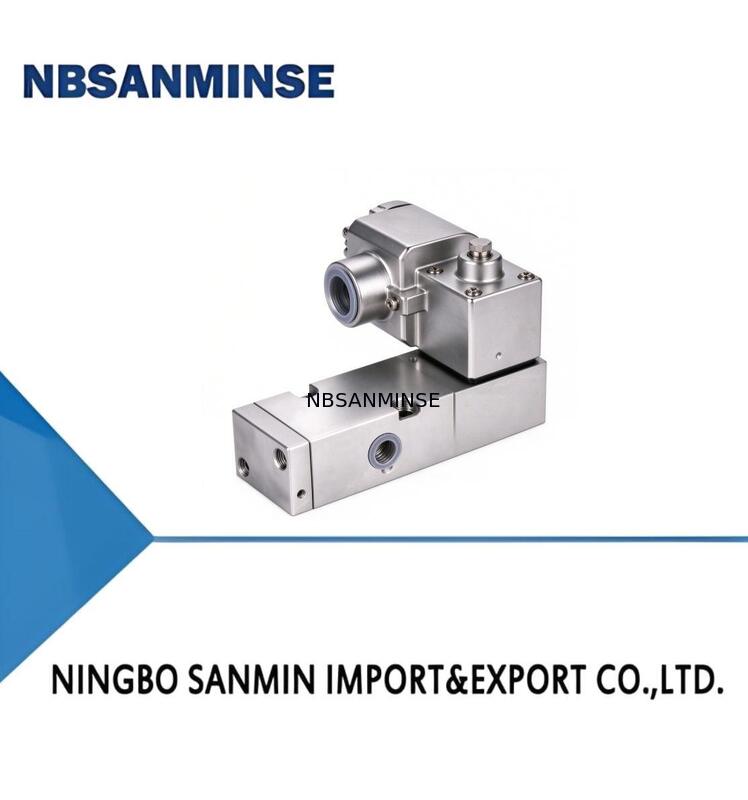

La valvola a solenoide serie LV600 è adatta per l'uso in combinazione con valvole di controllo pneumatiche e attuatori a pistone nella maggior parte dei processi produttivi. In questa applicazione, la valvola a solenoide svolge una funzione ausiliaria, ma molto importante. Soprattutto nella catena di produzione, la valvola a solenoide riveste un ruolo cruciale. Ad esempio, in caso di guasto della fonte di gas o quando la sicurezza del processo produttivo richiede un'azione della valvola, la maggior parte di queste azioni è controllata da valvole a solenoide. È ampiamente utilizzata nell'industria petrolifera, del gas naturale e chimica e può soddisfare i requisiti di risposta rapida e lunga durata in sistemi di controllo di automazione industriale.
Caratteristiche:
Conformità allo standard di sicurezza funzionale IEC61508, Livello di integrità della sicurezza SIL3 certificato TÜV
Costruzioni a solenoide singolo e doppio
Design a tenuta statica
Certificazione antideflagrante Ex d
Disponibile a basso consumo energetico
Direzione libera per l'attuatore del solenoide o quattro direzioni fisse
Attuatori manuali disponibili
Pilota esterno/interno disponibile
Connessioni filettate e interfaccia NAMUR
Funzione:
![]()
Specifiche tecniche:
| ARTICOLO | Controllo elettronico singolo/doppio controllo elettronico |
| CATEGORIA PILOTA | Tipo di pilota |
| FLUIDO | Aria/Gas inerte |
| INTERVALLI DI TEMPERATURA AMBIENTE | -60℃ ~ 60℃ |
| TEMPERATURA FLUIDO | -60℃~ 60℃ |
| PRESSIONE DIFFERENZIALE DI ESERCIZIO | 29-145 psi (2,0-10 bar) |
| COEFFICIENTE DI PORTATA | 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" 1.11Cv(1.06Kv)m³/h15.92Kw/m-in1/4" 3.85Cv(3.30Kv)m³/h55.00Kw/m-in1/2" |
| COSTRUZIONE VALVOLA | Struttura a spola o struttura a camicia |
| MATERIALE CORPO | Alluminio/Acciaio inossidabile |
| AMBIENTE DI APPLICAZIONE | Interno/Esterno |
| INSTALLAZIONE | Qualsiasi posizione |
| GRADO DI PROTEZIONE IP | IP65 |
| OMOLOGAZIONI ANTIDEFLAGRANTI |
Attuatori a solenoide:
| CLASSE DI ISOLAMENTO | POTENZA NOMINALE CONSUMO ENERGETICO | |
| Watt DC | Watt AC | |
| (VA) VA DI MANTENIMENTO | ||
| F | 3~6.5W | 2.5~6.5W |
| Tensione standard | 24V, 36V, 48V, 110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 PBS DFDS SC N 14NB 5 P 1 ST * 24VDC:
| SERIE PRODOTTO | LV600 | SERIE LV600 |
| Forma e materiale del corpo valvola | DFDA | Lega di alluminio antideflagrante a doppia camera |
| DFDS | Acciaio inossidabile antideflagrante a doppia camera | |
| CATEGORIA BOBINA | FDA | Lega di alluminio antideflagrante |
| FDS | Acciaio inossidabile antideflagrante | |
| Modalità di controllo | SC | Controllo elettrico singolo |
| DC | Doppio controllo elettrico | |
| Interfaccia elettrica | N | 1/2"NPT |
| G | G1/2 | |
| M | M20×1.5 | |
| Connessione aria | 14NG | Tipo tubo 1/4NPT |
| 12NG | Tipo tubo 1/2NPT | |
| 38NG | Tipo tubo 3/8NPT | |
| 14G | Tipo tubo 1/4G | |
| 12G | Tipo tubo 1/2G | |
| 38G | Tipo tubo 3/8G | |
| 14NB | Tipo Namur 1/4NPT | |
| 14GB | Tipo Namur 1/4G | |
| 12NB | Tipo Namur 1/2NPT | |
| 12GB | Tipo Namur 1/2G | |
| 38NB | Tipo Namur 3/8NPT | |
| 38GB | Tipo Namur 3/8G | |
| Tipo funzione | 3 | 3 vie 2 posizioni |
| 5 | 5 vie 2 posizioni | |
| 35P | Centro pressione 5/3 | |
| 35C | Centro chiuso 5/3 | |
| 35E | Centro scarico 5/3 | |
| Livello di potenza | P | 3.5W~6W |
| LP | <3W | |
| Manuale Operatore | P | Nessuna operazione manuale |
| Temperatura | ST | (-20℃~+60°℃) |
| LT | (-40℃~+60℃) | |
| CL | (-60°℃~+60℃) | |
| Speciale | * | Speciale su richiesta |
| TENSIONE | 24VDC 110VDC 220VAC |
Sono disponibili opzioni speciali in base all'apparecchiatura.
Fare riferimento alla scheda tecnica del prodotto per i dettagli.
