Dettagli:
|
| Media: | gas | Installazione: | Qualsiasi posizione |
|---|---|---|---|
| IP valutato: | IP66 | Modalità di controllo: | Comando elettrico singolo |
| Connessione aerea: | Tipo di tubo 1/2G | Livello di potenza: | 3.5W |
Introdurre:

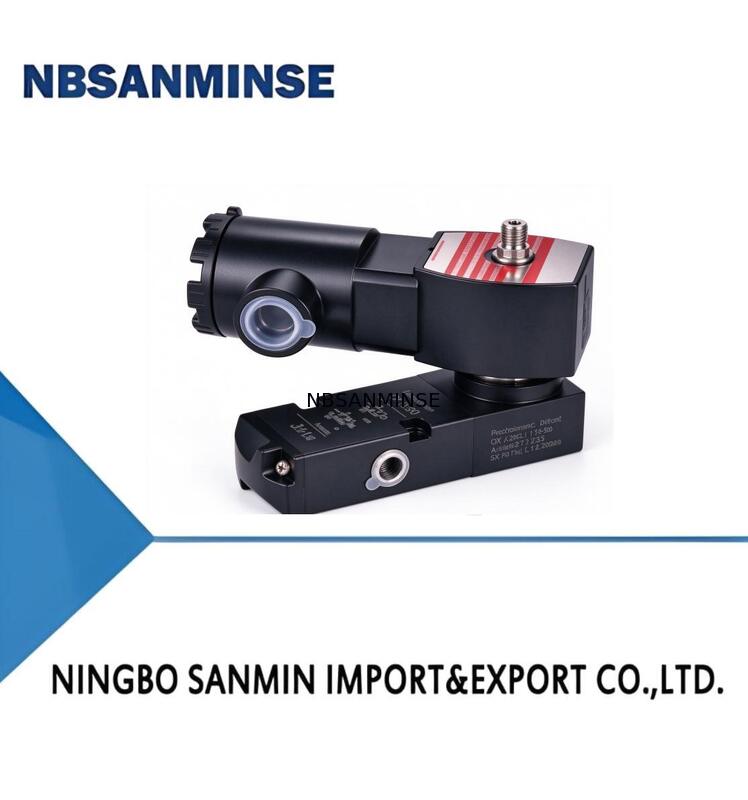

La valvola solenoide della serie LV600 è adatta per l'uso in combinazione con la valvola di controllo pneumatico e l'attuatore del pistone nella maggior parte della produzione di processo.la valvola solenoide svolge solo una funzione ausiliariaIn particolare nella catena di produzione di processo, la valvola solenoide svolge un ruolo molto importante,come il guasto della fonte di gas controlla lo stato di apertura e chiusura della valvola di processoQuando la sicurezza della produzione di processo richiede l'azione delle valvole, la maggior parte di esse deve essere controllata da valvole solenoidi.l'industria del gas naturale e della chimica e può anche soddisfare i requisiti di applicazione di risposta rapida e durata di servizio ad alta frequenza sui sistemi di controllo di automazione industriale.
Caratteristiche:
conformità alla norma di sicurezza funzionale IEC61508, certificato TÜV Livello di integrità della sicurezza SIL3
Construzioni a solenoide singolo e doppio
Progettazione della tenuta statica
Coil di sicurezza intrinseca
Basso consumo di energia disponibile
Direzione libera per l'operatore del solenoide o quattro direzioni fisse
Operatori manuali disponibili
Disponibile pilota esterno/interno
Connessioni di porta a filo e interfaccia NAMUR
Funzione:
![]()
![]()
Specifiche tecniche
| Articolo 1 | SINGLE COIL/DUAL COIL |
| CATEGORIA PILOT | Pilota interno/esterno |
| Mediatiche | Gas |
| Intervalli di temperatura ambientale | - 60°C~ + 60°C |
| TEMPERATURA del mezzo | - 60°C~ + 60°C |
| DIFFERENZiale di pressione di funzionamento | Da 29 a 145 psi (da 2,0 a 10 bar) |
| FLOW COEFICIENT | 1.11Cv ((1.06m3/h, 592K/min) -1/4" 3.85Cv(3.30m3/h,555.00K/min) - 1/2" |
| COSTITUZIONE DELLA VALVELLA | Struttura della bobina o struttura della giacca |
| Materiale del corpo | Alumini/acciaio inossidabile |
| Ambiente di applicazione | Interi/esterni |
| Installazione | Qualsiasi posizione |
| Classificato IP | Protezione IP66 |
| L'esplosione e l'approvazione | Ex db IC T6 Gb Ex m b t ⅢIC T80°C |
Operatori di solenoidi:
| Classe di isolamento | WATT CONSUMO di potenza | |
| DC WATTS | AC WATTS | |
| (VA) VA HOLDING | ||
| H | 1.8~6.5W | 1.8~4W |
| Voltaggio standard | 24V, 36V, 48V, 110V | 24V, 110V, 220V AC/50Hz, 60Hz |
LV600 PBA PSFCA SC N 14NG 3 P 1 ST • 24VDC
| SERIE DI PRODOTTI | DLV600 | LV600 |
| Forma e materiale del corpo della valvola | PBA | Materiale in lega di alluminio di tipo pilota |
| PBS | Materiale di acciaio inossidabile di tipo pilota | |
| CATEGORIA delle bobine | PSFCA | Casella di giunzione in alluminio con sigillo di colata |
| Fabbricazione a partire da: | Casella di giunzione in acciaio inossidabile con sigillo di colata | |
| Modalità di controllo | sc | Controllo elettrico singolo |
| DC | Controllo elettrico doppio | |
| Interfaccia elettrica | N | 1/2"NPT |
| G. | 1/2 ̊G | |
| 14NG | M20*1.5 | |
| Connessione aerea. | 14NG | Tipo di tubo 1/4"NPT |
| 14NN | 1/4"NPT tipo Namur | |
| 38NG | Tipo di tubo 3/8"NPT | |
| 38NN | 3/8"NPT tipo Namur | |
| 12NG | Tipo di tubo 1/2"NPT | |
| 12NN | 1/2"NPT tipo Namur | |
| 14 GB | Tipo di tubo 1/4G | |
| 14 GB | 1/4G Tipo Namur | |
| 38 GB | Tipo di tubo 3/8G | |
| 38 GB | 3/8G Tipo Namur | |
| 12GG | Tipo di tubo 1/2G | |
| 12 GB | 1/2G Tipo Namur | |
| Tipo di funzione | 3 | 3 Posizione del porto 2 |
| 5 | 5 Posizione del porto 2 | |
| 35 | 5/3 centro di pressione | |
| 35E | 5/3 centro di scarico | |
| 35C | 5/3 centro chiuso | |
| Livello di potenza | P | 3.5W |
| LP | 3W | |
| Operatore manuale | 1 | Nessuna operazione manuale |
| 2 | Con funzionamento manuale | |
| Temperatura | ST | [-20°°C~ + 60°C][-20°C~ + 60°°C] |
| OL | [-40°C~ + 60°°C]I-40°C~ + 60°°C] | |
| Speciale | * | Speciale su richiesta |
| Voltaggio | 24VDC 110VDC 24VAC 220VAC |
Sono disponibili opzioni speciali per l'attrezzatura.
Per ulteriori dettagli si rimanda alla scheda informativa del prodotto.
