Dettagli:
|
| Fluido: | Aria | Azione: | Doppio effetto |
|---|---|---|---|
| Dimensione della porta delle tubazioni: | M5 × 0,8 | Pressione minima: | 0,15MPA / 0,06MPA / 0,05MPA |
| Velocità del pistone: | Da 50 a 500 mm / s | Lubrificazione: | Non lubrificante |
| Evidenziare: | Bombole di SMC,cilindro pneumatico guida |
||

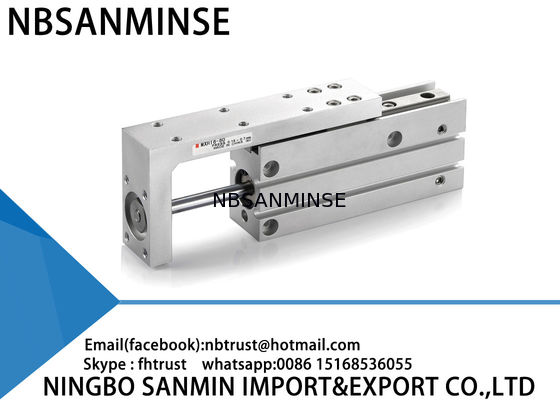

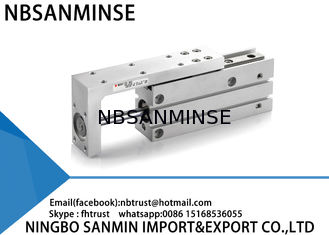

MXH cilindro pneumatico a scivolo Alta affidabilità 0.15MPa / 0.06MPa Pressione minima
1: Stili diversi per ogni prodotto e prodotti completamente pneumatici di serie.
2: Grandi scorte per spedizioni veloci.
3: Alta qualità a prezzi competitivi.
4: Ordine di campione e ordine di piccola quantità sono accettabili.
5: personalizzare secondo la vostra richiesta speciale.
6Fornire informazioni gratuite sui prodotti.
7: affidabile garanzia di qualità e servizio post-vendita attivo
8: Garanzia di qualità di un anno
9: Supporto tecnico via ina@pneuhydr.com
Specificità
| Dimensione del foro (mm) | 6 | 10 | 16 | 20 |
| Flusso | Aria | |||
| Azione | Doppio ruolo | |||
| Dimensione del porto del tubo | M5×0.8 | |||
| Pressione minima di funzionamento | 0.15MPa | 00,06 MPa | 00,05 MPa | |
| Pressione massima di funzionamento | 0.7MPa | |||
| Pressione di prova | 10,05 MPa | |||
| Temperatura ambientale e fluido |
Senza interruttore automatico: -10°C a 70°C (senza congelamento) Con interruttore automatico: -10 a 60°C (senza congelamento) |
|||
| Velocità del pistone | Da 50 a 500 mm/s | |||
| Energia cinetica ammissibile (J) | 0.0125 | 0.025 | 0.05 | 0.1 |
| Lubrificazione | Altri prodotti | |||
| Cushion | Paratoio di gomma su entrambe le estremità | |||
| Tolleranza di lunghezza del tratto |
+1.0 0 |
|||
Colpo standard
| Dimensione del foro (mm) | Corsa standard (mm) |
| 6,10,16,20 | 5,10,15,20,25,30,40,50,60 |
Nota) I colpi intermedi sono disponibili con il modello "Made to Order" ((-XC19).
Prodotto teorico
(N)
|
Dimensione del foro (mm) |
Dimensione della canna (mm) |
Funzionamento direzione |
Area del pistone (mm2) |
Pressione di funzionamento (MPa) | ||
| 0.3 | 0.5 | 0.7 | ||||
| 6 | 3 | Sulla strada | 28 | 8 | 14 | 19 |
| IN | 21 | 6 | 10 | 14 | ||
| 10 | 4 | Sulla strada | 78 | 23 | 39 | 55 |
| IN | 66 | 19 | 33 | 46 | ||
| 16 | 6 | Sulla strada | 201 | 60 | 101 | 141 |
| IN | 172 | 51 | 86 | 121 | ||
| 20 | 8 | Sulla strada | 314 | 94 | 157 | 220 |
| IN | 264 | 79 | 132 | 185 | ||
Peso
(g)
| Modello | Corso (mm) | ||||||||
| 5 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | |
| MXH6 | 61 | 66 | 75 | 80 | 88 | 93 | 107 | 120 | 134 |
| MXH10 | 104 | 112 | 125 | 133 | 146 | 153 | 174 | 195 | 216 |
| MXH16 | 194 | 204 | 222 | 232 | 250 | 260 | 288 | 316 | 343 |
| MXH20 | 352 | 369 | 400 | 417 | 448 | 466 | 514 | 562 | 610 |
![]()
![]()
I nostri prodotti sono di alta qualità con garanzia di 12 mesi e supportano il pagamento con Paypal.
D: Potete offrire i campioni gratuiti?
A: Si', ma dipende dai prodotti, Pls contattaci ina@pneuhydr.com o whatsapp 0086 15168536055
D: Qual e'il suo campo di attività?
R: Il nostro ambito di attività è:Servizio di parti di automazione per esportatori con contenitore pieno e venditacilindro d' aria, trattamento delle sorgenti d' aria, valvola solenoide,valvola d'aria,Valvola motorizzatrice,Valvola in ottone, valvola idraulica, cilindro idraulico, aria e olioadesione, manometroE così via.
D:WChe tipo di prodotti puoi produrre?
R: Possiamo produrre molti tipi di acciaio inossidabile, ottone, alluminiolavorazione dei materiali.Come se fosse alto.pressione Valvola / valvola solenoide / valvola elettricavalvola dell'acqua/valvola pneumatica/cilindro ad aria/valvola idraulica/accumulatore idraulicoprodotti e così via.
D: Il prodotto può essere realizzato con il nostro logo e il nostro marchio?
R: Sì, certo, possiamo fare. Siamo fornitori OEM da anni e professionisti per fare. Ma devi darci l' autorizzazione se possibile.
D: Potete fornire prodotti di marca pneumatici e idraulici originali?
R: Sì, possiamo fornire prodotti quali Festo,Smc,CKD,Burket,Hydac,Rexroth,SMS,RSMT,Marsh,Endress+Hauser ecc.
D: C'è una garanzia disponibile?
R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.
D: Il connettore è in sistema britannico o metrico?
A: Il filo G è cilindrico e non si sigilla da solo, richiedendo guarnizioni aggiuntive per evitare perdite.e i fili interni ed esterni diventano sempre più stretti quando strettiLa tenuta si ottiene attraverso la deformazione dei fili e per migliorare l'effetto di tenuta si usa solitamente un sigillante o un nastro.
Il filo G è un tubo cilindrico retto utilizzato per collegamenti non sigillati; il filo PT è un tubo conico che si basa sulla deformazione e la sigillatura del filo stesso;NPT è anche un tubo conico con un profilo dentale angolo di 60 gradi, utilizzato principalmente in Nord America
D: Come si convertono le unità di pressione: MPa, bar, psi, kg/cm2?
A: 1MPa=10bar≈145psi≈10kg
D: Cosa causa di solito il burnout delle bobine di valvola solenoide?
A: tensione e hz errate, frequenti commutazioni, testa pilota che entra nel liquido, problemi con il nucleo della valvola e la molla,ambiente caldo, vibrazioni pesanti, ecc.
D: Cosa si deve notare per i componenti pneumatici in ambienti ad alta temperatura o a freddo estremo?
| Punto focale | Contro misure per l'ambiente ad alta temperatura | Contro misure per l'ambiente a freddo estremo |
| Scele | Fluoro gomma, PTFE | Nitrile a bassa temperatura, gomma di silicone, poliuretano |
| Lubrificazione | Grassi sintetici ad alta temperatura (bassa volatilità) | Grassi a bassa temperatura (basso punto di versamento, bassa viscosità) |
| Trattamento dell'approvvigionamento di aria | Rafforzare il raffreddamento, eliminare l'acqua in modo efficiente | Asciugatura a punto di rugiada ultra basso (tipo di refrigerazione + assorbimento), tracciamento termico |
| Componenti metallici | Acquisizione di riserve | Selezionare materiali con resistenza a basse temperature, prevenire perdite a causa di contrazione a freddo |
| Componenti di controllo | Coili di grado resistente al calore, dissipazione del calore, basso consumo energetico | Installare scatole di isolamento, riscaldamento locale, prevenire la condensazione fredda |
| Installazione | Tenere lontano da fonti di calore, aggiungere piastre isolanti | Evitare l'esposizione al vento e alla neve, avvolgere con materiali isolanti termici |
