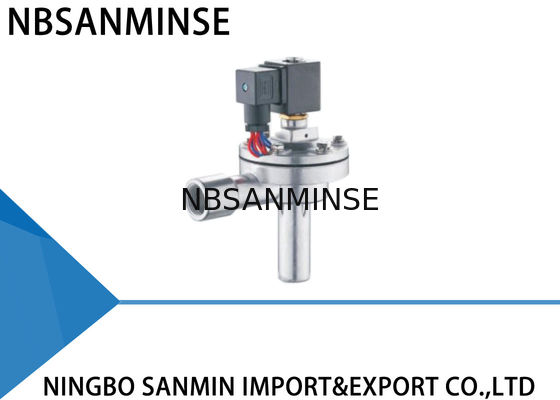

Tipo ad angolo retto 220VAC della valvola pneumatica di impulso di serie di QG-Z-20A/tipo 110VAC/di 24VDC GOYEN

Valvola a impulsi pneumatica serie QG-Z-20A tipo ad angolo retto 220VAC / 24VDC / 110VAC tipo GOYEN

Parametri Tecnici

Corpo: pressofuso ADC12

Indotto: acciaio inossidabile 430 FR

Diaframma: nitrile o Viton

Molla: acciaio inossidabile 321

Elementi di fissaggio: acciaio inossidabile 302

Per tutte le valvole verranno selezionati e utilizzati diaframmi di buona qualità, con ogni parte controllata in ogni procedura di produzione, e immessi nella linea di assemblaggio in conformità con tutte le procedure. Ogni valvola finita sarà sottoposta al test di soffiaggio elettrificato.

Durante l'installazione e la messa in servizio

Fenomeni di guasto

1. Le valvole non si aprono completamente, ma la parte di guida agisce.

2. Alcune valvole non funzionano, ma le altre sono normali.

3. Le valvole non si chiudono completamente. C'è una perdita. Non c'è modo di stabilire una cupola di gas.

4. Alcune valvole non si chiudono. C'è una perdita.

5. Una valvola si chiude lentamente.

1. C'è dello sporco o detriti sul diaframma, la parte di guida è danneggiata. Il nucleo di ferro mobile è bloccato.

1. Controllare la pressione della cupola di gas per vedere se è troppo bassa.

2. Controllare il collegamento della bobina della valvola e la bobina

3 (1). Y-valvola. Alcune valvole per la stessa cupola di gas perdono, causando perdite a tutte le valvole.

3 (2). Z-valvola. L'ingresso della valvola e il ugello di soffiaggio sono installati al contrario.

4. C'è dello sporco o detriti sul diaframma, che blocca il nucleo di ferro mobile.

5. L'orifizio del diaframma è bloccato.

1. Pulire il diaframma e verificare che il pezzo del diaframma sia completo. Controllare il nucleo di ferro mobile e il blocco dell'aria. Sostituire gli accessori se necessario.

1. Controllare la perdita

2. Sostituire gli accessori

3 (1). Controllare la perdita

3 (2). Reinstallare

4. Pulire il diaframma e verificare che il diaframma sia completo. Controllare il nucleo di ferro mobile e il blocco dell'aria.

5. Sbloccare l'orifizio del diaframma

Durante il periodo di utilizzo

Fenomeni di guasto

1. Alcune valvole perdono. Il diaframma non si chiude ermeticamente e la valvola è sempre leggermente aperta.

2. La bobina è calda e bruciata.

3. La tensione è presente ma la valvola non funziona.

4. La temperatura ambiente è inferiore a -20℃. La valvola perde e non si apre.

Possibile motivo

1. C'è dello sporco o detriti sul diaframma, la parte di guida è danneggiata. Il nucleo di ferro mobile è bloccato.

2. È rimasta accesa troppo a lungo.

3. Il diaframma è danneggiato e l'orifizio è bloccato.

4. La temperatura ambiente è troppo bassa e c'è brina nella valvola.

Risoluzione dei problemi

1. Pulire il diaframma e verificare che il pezzo del diaframma sia completo. Controllare il nucleo di ferro mobile e il blocco dell'aria. Sostituire gli accessori se necessario.

2. Controllare le condizioni di funzionamento del sistema di controllo.

3. Sostituire gli accessori in tempo.

4. Prestare attenzione all'isolamento e al mantenimento delle temperature corrette.

D: Potreste offrire campioni gratuiti?

R: Sì,

ma dipende dai prodotti, si prega di contattarci ina@pneuhydr.com o whatsapp 0086 15168536055 D: Qual è il vostro ambito di attività?

R: Il nostro ambito di attività è

servizio di esportazione di parti di automazione con container completo, e vendita dicilindri pneumatici, trattamento sorgente aria, valvole a solenoide,valvole pneumatiche,valvole motorizzate, valvole in ottone, valvole idrauliche, cilindri idraulici,raccordi aria e olio  , manometri ecc.D:

Che tipi di prodotti potete realizzare?R: Possiamo realizzare molti tipi di lavorazione di materiali in acciaio inossidabile,

ottone, alluminio. Come valvole ad alta pressione, valvole a solenoide / valvole elettriche / valvole per acqua/valvole pneumatiche/ cilindri pneumatici/valvole idrauliche/accumulatori idrauliciprodotti e così via.D: Il prodotto può essere realizzato con il nostro logo e marchio?R: Sì, certo, possiamo farlo. Siamo fornitori OEM da anni e professionali nel farlo. Ma dovete darci l'autorizzazione se è possibile.D: Potete fornire beni originali di marchi pneumatici e idraulici famosi, strumenti?R: Sì, possiamo fornire marchi come Festo, Smc, Ckd, Burket, Hydac, Rexroth, SMS, RSMT, Marsh, Endress+Hauser ecc.

D:

È disponibile una garanzia?

R: Sì, normalmente i prodotti hanno una garanzia di qualità di un anno.

D: Il connettore è in sistema britannico o metrico? Qual è la differenza tra filettature PT, NPT e G?

Contromisure per ambienti estremamente freddi La filettatura G è cilindrica e non si sigilla da sola, richiedendo guarnizioni aggiuntive per prevenire perdite. PT e NPT sono coniche e le filettature interne ed esterne diventano sempre più strette quando vengono serrate. La tenuta è ottenuta attraverso la deformazione delle filettature, e sigillante o nastro vengono solitamente utilizzati in combinazione per migliorare l'effetto di tenuta

La filettatura G è un tubo dritto cilindrico utilizzato per connessioni non sigillate; la filettatura PT è un tubo conico che si basa sulla deformazione e sulla tenuta della filettatura stessa; NPT è anche un tubo conico con un angolo del profilo del dente di 60 gradi, utilizzato principalmente in Nord America

D: Come convertire le unità di pressione: MPa, bar, psi, kg/cm²?

R: 1MPa=10bar≈145psi≈10kg D: Cosa causa solitamente la bruciatura delle bobine delle valvole a solenoide?

R: Tensione e frequenza errate, commutazione frequente, ingresso di liquido nella testa pilota, problemi al nucleo della valvola e alla molla,

ambiente

caldo, forte vibrazione ecc.

D:

Cosa si dovrebbe notare per i componenti pneumatici in ambienti ad alta temperatura o estremamente freddi?Punto focale Contromisure per ambienti ad alta temperatura

Contromisure per ambienti estremamente freddi Guarnizioni
